联想g490 LA-9631P不认硬盘维修案例

更新时间:2016-05-09 14:48:26


  型号:联想g490

  板号:LA-9631P

  故障:不认硬盘

  联想g490 LA-9631P不认硬盘维修方法/步骤:

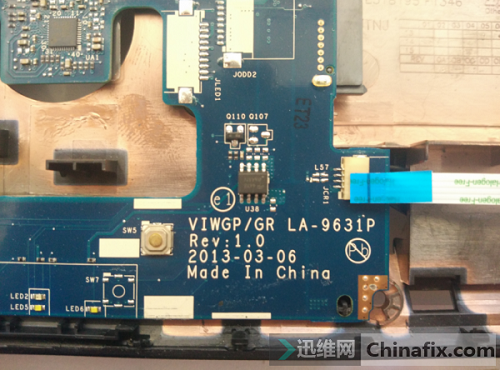

  1、客户的一台联想g490笔记本,故障描述说不开机,一看是没检测到系统,开始以为只是系统引导文件损坏,进PE居然没硬盘,进BIOS改了模式还是不认硬盘,明显主板问题。把联想g490拆机,板号为LA-9631P,先上论坛下一个图纸。

联想g490不认硬盘 图1
联想g490不认硬盘 图1

  2、联想g490不认硬盘,先分析引起这故障的可能性以及思路:

  a.硬盘无5V供电,(这个a和下面的b是最好检查的,就先查这两个)。

  b.硬盘数据传输线路故障。

  c.硬盘偏置电阻故障(当时在迅维3期的时候黄总专门讲过这种偏置电阻的故障)。

  d.桥故障。(这个最后查)

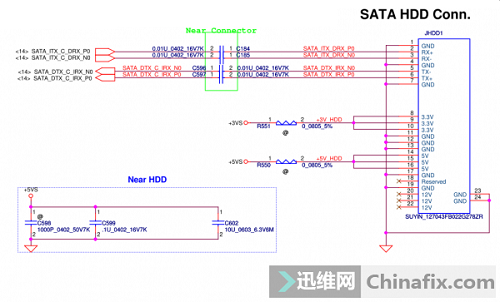

  3、打开图纸,找到硬盘接口检查上面的a和b(如图),经检查供电和数据都正常。

联想g490不认硬盘 图2
联想g490不认硬盘 图2

  4、a和b的可能性排除,剩下偏置电阻和桥的可能性。

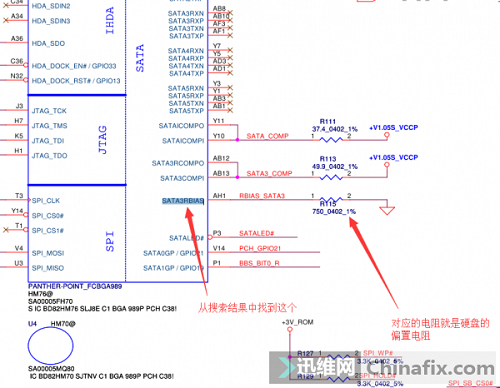

  先查偏置电阻,在图纸中搜索rbias 找到 SATA3RBIAS 对应的电阻(如图)。

联想g490不认硬盘 图3
联想g490不认硬盘 图3

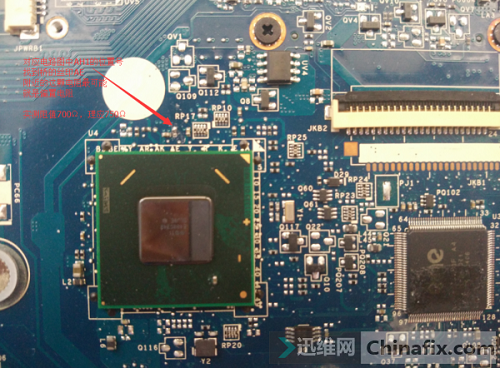

  但是,实物图中这个电阻不好找,根据电路图找到它AH1的位置(如图)。

联想g490不认硬盘 图4
联想g490不认硬盘 图4

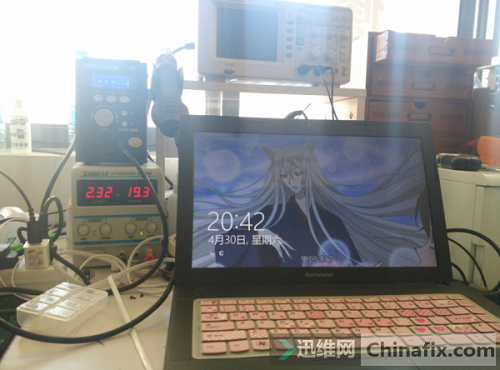

  5、那颗电阻可能性很大,位置很像AH1而且阻值700,和电路图中相比只少50Ω。把一个750Ω的电阻换上后就能认到硬盘,还好不是桥故障,联想g490故障解除,附系统图。

联想g490不认硬盘 图5
联想g490不认硬盘 图5

  补充:

  偏置电阻一般搜索rbias即可,当时搜索结果中有一个usbrbias的,它对应的是USB偏置电阻,所以如果是U盘键盘鼠标等外设不能用的话,就查usbrbias对应的偏置电阻。

  文中图纸不清晰查看原文链接:http://www.chinafix.com/thread-963166-1-1.html

  本文作者:迅维ID:蜉蝣cc
