联想Y400加电不显、风扇狂转掉电维修案例

更新时间:2016-05-10 14:08:55


  型号:联想Y400

  板号:LA-8691P

  故障:开机不显风扇狂转

联想Y400 图一

  同行拿来一块联想Y400的主板,说是开机不显风扇狂转。拿起这块板看了看,接上可调电源待机电流0.002A。

联想Y400 图二

  开机触发电流上升到0.5A多点。

联想Y400 图三

  风扇狂转十几秒后自动掉电但是可以触发,说明不是短路引起。因为遇到不少是因为BIOS引起的,直接在论坛搜了BIOS刷完,故障依旧啊。

联想Y400 图四

  感觉电流是在CPU这块,测量发现除了CPU电压,其他电压都正常,于是换了一个CPU结果还是不行。

联想Y400 图五

联想Y400 图六

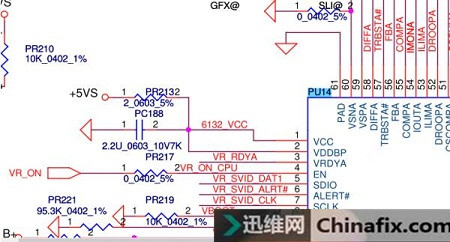

  打开图纸找到CPU电源管理芯片PU14,测量芯片1、2脚供电发现只有4.23V。

联想Y400 图七

  看来运气还不错,发现敌情。测量电阻PR213一端电压为4.93V另一端为4.23V。

联想Y400 图八

  这种情况就三个可能:

  1、电容PC188漏电拉低+5VS。

  2、电阻PR213变质。

  3、CPU电源芯片PU14本身出问题拉低+5VS。

  先从简单的入手,换掉电容PC188测量发现电压还是4.23V,换掉电阻PR213测量电压恢复4.93V,接上可调电源触发电流一路小跑到1.1A。

联想Y400 图九

  因为只有板子没有屏幕,外接亮机。

联想Y400 图十

  到此联想Y400加电不显、风扇狂转掉电维修结束。
