三星NP-Q470CH插可调电源待机电流为0不触发维修案例

更新时间:2016-05-28 11:31:47


  型号:三星NP-Q470CH

  板号:XIDAN-14 Rev 1.2 BA41-01938A

  独显:N13P-GL-A1

  芯片:BD82HM76

  EC MEC1310-NU  25Q64BSIG BIOS版本 P04RAB

  故障描述:三星NP-Q470CH插可调电源待机电流为0不触发。

  维修过程/方法:

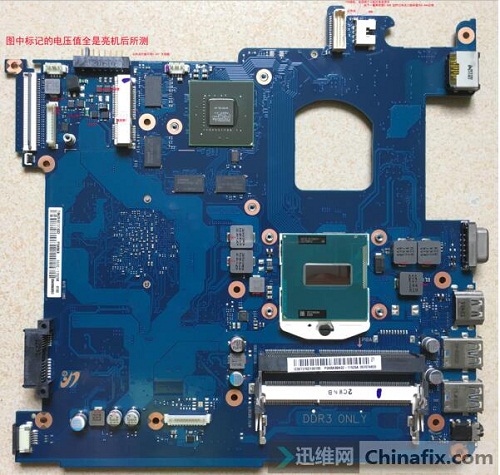

三星NP-Q470CH不触发 图一

三星NP-Q470CH不触发 图二

三星NP-Q470CH不触发 图三

  三星笔记本插上可调电源,显示的电流是0,你没看错是0,反复插拔插头,偶尔看到电流上到0.6就马上跌到0,待机电流是0的情况如果不是插口开路,就是公共点没有产生,或者公共点产生后瞬间消失,拆开机子(三星这款机子是揭开D壳的),主板的正反面都很干净,没发现烧的元件,各电容的颜色也很洁白,想用肉眼判断哪个元件坏是不可能的了,开始测试,量公共点无电压,充电芯片采用BQ24735丝印BQ735。

  BQ735=BQ24735=BQ24738=BQ24725=BQ725=BQ25, 芯片手册上介绍:

  给芯片20脚提供一个VIN,实测有18.46V,给6脚分压得到2.4-3.15V的电压(此电压作为充电IC检测适配器),实测有2.8V正常,当20脚得到主供电,6脚得到适配器检测电压,16脚应该输出6.0V的线性电压,实测有6V很准,4脚就输出24V去开启隔离保护管(因为隔离保护管G极电压必须高于导通电压5V才能完全导通这就是需要24V的原因),这时测4脚为0,无24V高压输出,证明可能是此芯片坏了,又或者是后级过流或者有场管不良,到了这里很多人会去换BQ735, 但是这个想法是错误的,因为我以前修过一台华硕的Y581c,板号X550CC REV.2.0,也是换了好多个BQ725都不行,后来才知道是自己错了(保隔的N管不良造成,拆下量又量不出是坏的,打值和好管一样),主要的原因不是芯片坏而是芯片有过流过压保护所以就不产生24V的ACDRV来导通隔离保护管,公共点也就测不到电压。


三星NP-Q470CH不触发 图四

  断电公共点打值只有0.007,怪不得芯片会保护起来,这芯片设计得好,过流和过压都会保护,要是在以前的设计方式,早就有东西烧得很明显了。

三星NP-Q470CH不触发 图五

  上图标示的红字都很清晰,大家修到时可以参考下,触发开关也标记进去了。

  准备19V烧机,调到19V1A,烧机前先把第二个保隔管出端公共点前端的检流精密电阻吹下来,隔开前级,因为前级是没问题的,为了安全起见顺便把CPU也卸下(防止万一有上管击穿呢),这个U目前的价格至少也在360左右,烧不起啊。

三星NP-Q470CH不触发 图六


三星NP-Q470CH不触发 图七

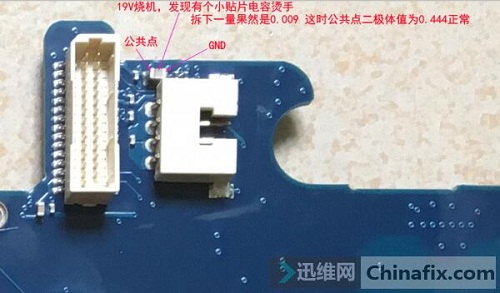

  发现同一面的右上角有个小贴片电容烫手,拆下一量果然是0.009,这时公共点二极体值为0.444正常,此电容拆除就可以修复了,不过强迫症作怪还是换上了一个台式机主板CPU供电附近的小贴片电容5UF,待机0.011正常了(先是0.017然后稳定于0.011),触发后电流1.3亮机,稳定于1.5,到此三星NP-Q470CH插可调电源待机电流为0不触发维修完美修复。


  提取的原机BIOS没处理过,有可能需要自己分离合成,25Q64BSIG BIOS版本P04RAB。

  百度云链接:http://pan.baidu.com/s/1eRCL770
