华硕P7H55-M PLUS 挡1d代码维修

更新时间:2016-05-31 13:12:49


  主板 :华硕P7H55M-LE

  故障描述:内存上电测试跑码1dd 60代码

  维修过程/方法:

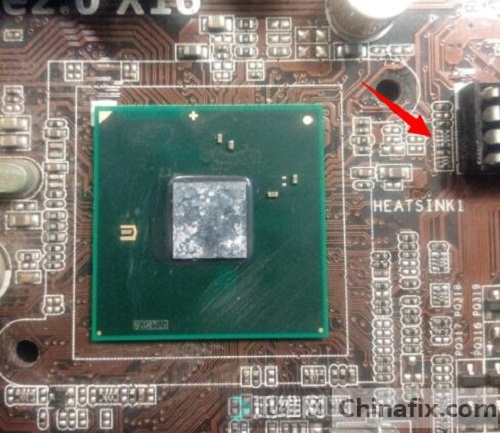

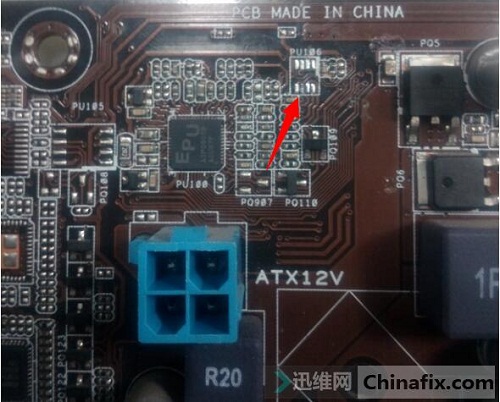

  华硕P7H55M-LE挡1b 60代码维修,实地学员送过来一块华硕主板板,说是朋友从老家里面发过来的,给别人修过,加焊桥,CPU座边上的UP6262芯片也被拆了。

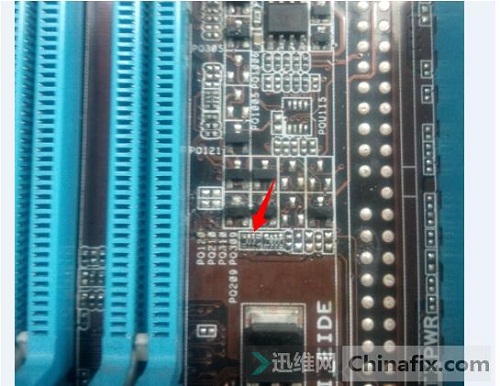

  学员自己也按相关通病贴,换过几个822排阻。

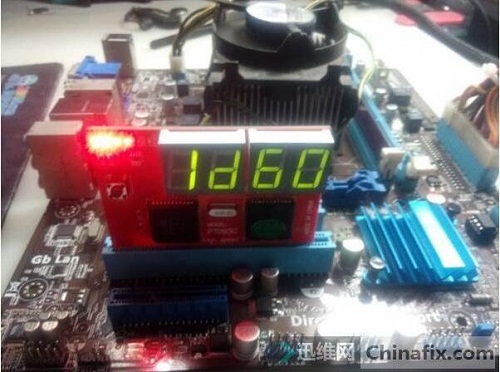

  我也是服了,看到华硕主板就换822、拆6262芯片,真是通病搞死人呀,装上CPU、内存上电测试跑码1d 60代码。

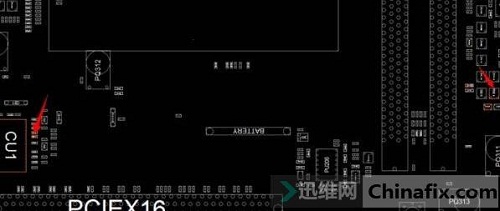

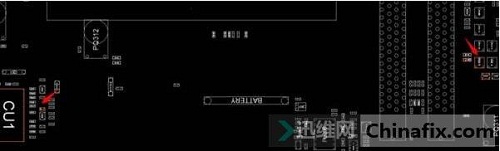

  根据维修经验INTEL5、6、7系列主板1d代码故障大部是系统管理总线问题,所以大部人都换822,拆UP6262芯片,整个板系统管理由桥管理,分别连接内存、时钟芯片、PCIE插槽、电压调节器,测量内存的系统管理总线电压正常,而时钟芯片的系统管理总线电压不正常,打开点位图查找到时钟芯片系统管理总线相连点,根据点位图测量时钟线与转换点相通。

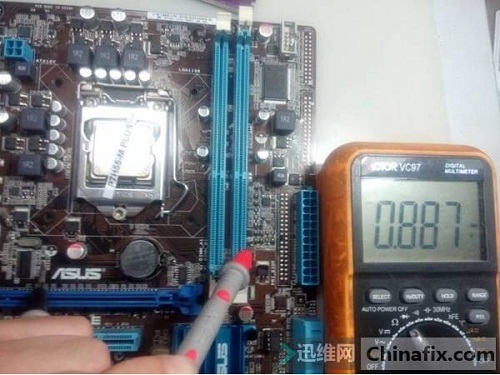

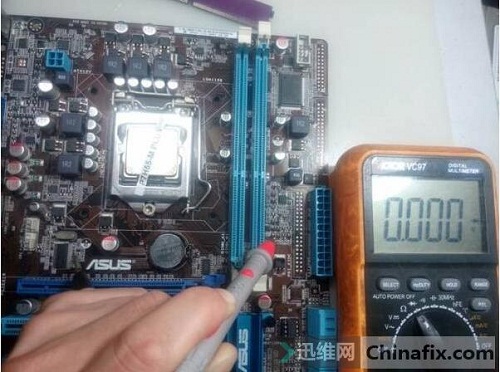

  测量系统时钟芯片的系统管理总线与转换点值887不通,说明中间有断线。



  通过漫长的跑线找到了在PCI插槽下面线路或过孔不通,直接飞线解决。

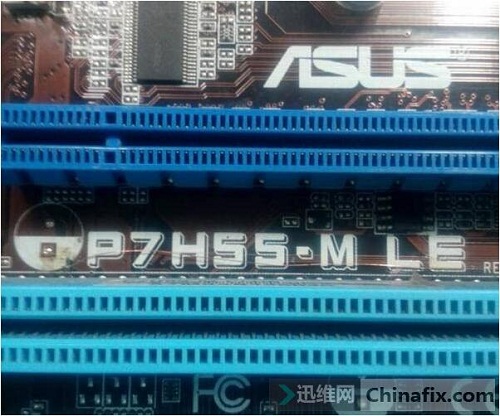

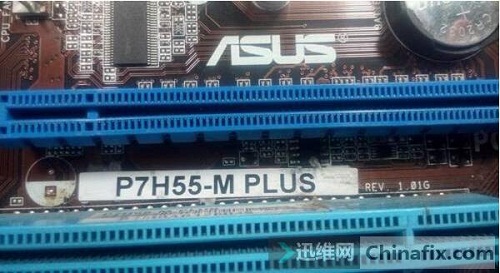

  补好线后把原来的P7H55-M PLUS贴纸贴上。

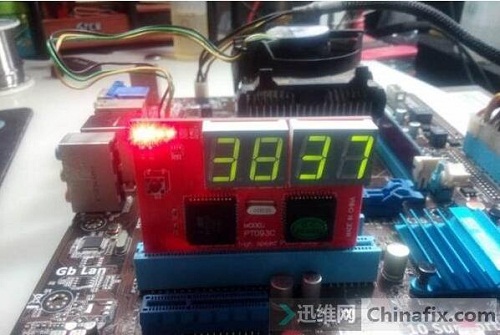

  把拆的电容装回去,装CPU、内存上电测试,一路跑码跑到38、37,到此修复。
