联想B460烧洞维修案例

更新时间:2016-06-07 12:44:48

  机型:联想B460

  故障描述:待机烧洞

  维修过程/方法:

  同行送修一台联想B460插电大短,拆开后发现3、5V待机烧了一片,报价给客户换板,客户说贵,看能不能修下。本来要是一般的同行都不理的了,这个大客户同行,很多机修的,就答应帮忙修了。手上刚好有这板,坏的是别的地方,就开始搞吧。先把板上烧的地方短路给解决了,只有挖洞了,下图是挖好后的图,把该拆的都拆了。


联想B460烧洞维修 图一

联想B460烧洞维修 图二

  量好了确实没有短路了,下面把好板剪出来,剪下来的图,注意不要剪坏了该有的电路。

联想B460烧洞维修 图三

  把原来的固态改成钽电容,因为怕装不下,然后接线,说说接线,下图是要接的线,我标注出来了,“请看图,标得不是很好看……”


联想B460烧洞维修 图四

联想B460烧洞维修 图五

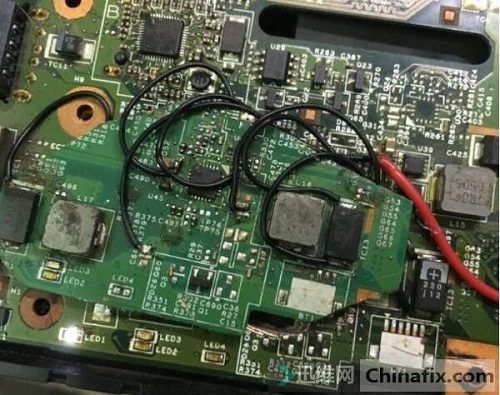

  一共接7根线,接好线后,接上主板各对应点,然后背面用胶条固定在主板上,注意不要碰到主板短路,自己把握好,图中红线是19V供电线,因为刮洞时把19V都刮断开了,刮洞时尽量刮斜口,可以看上面的图。

联想B460烧洞维修 图六

  都检查完后接好线上电,自动开机了,没装主板电池的原因,呵呵看图。

联想B460烧洞维修 图七

  装机后,装系统测试,故障解决一切完美。

联想B460烧洞维修 图八
