联想笔记本速修一例

更新时间:2014-07-01 17:05:16

联想G460 仁宝代工:LA-5751P
客户送来说是不能开机,测试和客户说的一样按下开机键马上就断电。判断有保护或是缺电压,讲价后拆机。

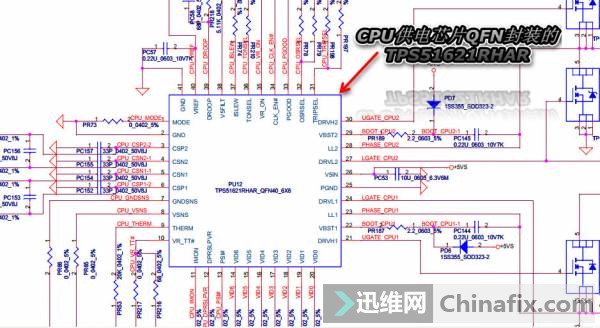

先测量了各电感对地阻值以及测试点都正常不短路,待机电压3V、5V都正常,待机电流0.01。按开关键有动作,但是电流到0.6左右就突然掉电,看来应该什么地方保护了,但是电流能上到0.6左右,测试了下各供电电压,发现给CPU供电的电感没有电压,看来是CPU没由供电导致机器机器不能运行保护了。找到图纸,打开图纸查看CPU电源管理芯片是QFN封装的TPS51621RHAR。见下图:

CPU电源管理芯片是QFN封装的

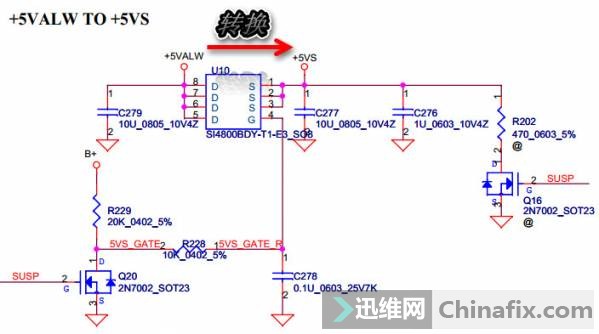

首先测量这个芯片的主供电+5vs电压只有很低,很明显是给拉低了,是什么原因导致的呢?有可能是CPU电源管理芯片内部短路,也可能是前面的电压没有完全过来,还是先查一下电路,看一下这个+5VS是怎么产生的。从图纸搜索+5VS,原来是待机+5VALW进过了一个N沟道的场管U10转换过来的,见下图:

转换

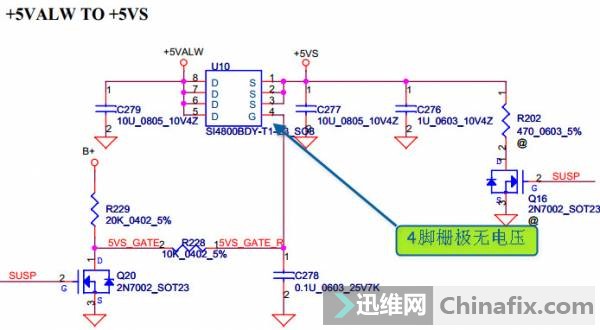

这下应该更好下手了。量的D极待机有5V的,开机后S极电压很低,有可能是管子软击穿,也可能是栅极控制电压有问题,测量栅极没有电压。见下图:

测量栅极没有电压

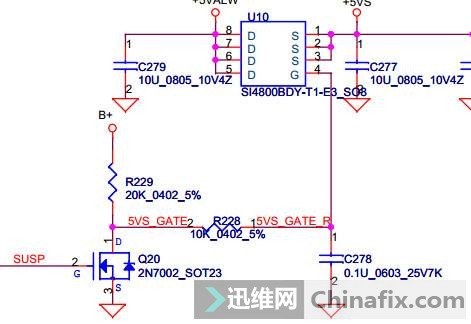

看到这里大家都知道这是一个N沟道MOS,栅极要有高电平才能导通,现在是没电压。

没电压

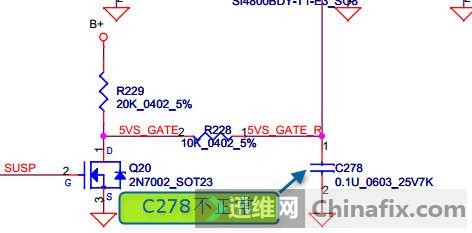

看上图可知4脚电压是由B+经过R229、R228、C287、Q20而来,这些元件任何一个出现问题都会导致U10栅极电压不正常。测量R229的上端B+19V有,但是下端没有,是不是被Q20给拉低了,看了下Q20的栅极待机有高电平,按下开关键有低电平过来,说明SUSP发过来的信号正常,测量贴片C278时发现这个贴片电容不正常,呵呵原来问题在这里,再料板找个装上。见下图:

测量贴片C278

开机测试还是一样,把Q20断开发现R229的电压还是没过来,由于R229表面看起来很好就以为是好的了,测量R229阻值很大,怨不得呢,换上R229,接上电源,电流上去了跳变了几次电流到1.28。应该好了接屏OK。联想LOGO出现了,维修结束。这个问题其实不大却耽误了不少的时间。有些原件损坏后,表面一点也看不出来。维修时还是要多动手啊。
