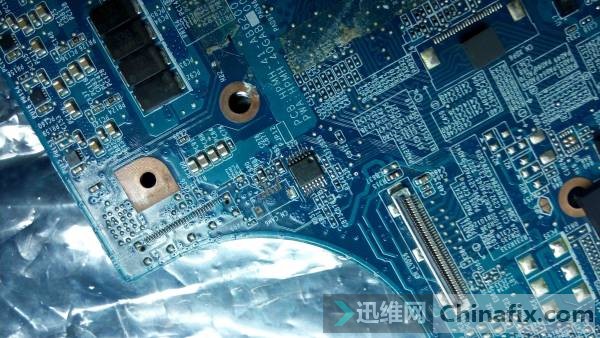

惠普DV6 HPMH-40GAB6200 　故障：不触发、无复位　故障原因：掉件、撞伤。主板正反面全貌：





维修过程中很不习惯拍照片，这些还是维修过后补拍的，同样以图纸的方式讲解，首先在笔记本维修培训网找到图纸，很简单的故障，看后都会明白的，如果真的看不懂，迅维基地欢迎您。拿到板后检查外管，发现是进水板，有明显掉件刮伤的痕迹。首先打值：公共点OK、3/5V OK、等等都正常。待机芯片周围腐蚀比较明显。拆下处理焊盘后焊接好后接上可调电源电流0.002（不确定原因）3V正常、5V没出来，触发无反映。
我们来看图纸：

由图纸可以看出，EN0（总开启）悬空用于开启3/5V线性。（3/5V线性已经正常)，ENTRIP2外部接一个120K的电阻到地用于自动开启3.3V的PWM并且设定极限电流ENTRIP1却受控于5VALW_ON


5VALW_ON来自于EC。（头脑中闪过几个概念，EC的待机供电、时钟、复位、程序、读取BIOS、检测适配器）因为充电芯片周围也有腐蚀痕迹，所以考虑公共点是否是假的。



隔离管PQ813的控制极18.76V！保护隔离都没过，追查来源吧。要使PQ813导通需要PR101、PR102形成分压条件就是PQ9导通。

PQ9受控于充电芯片的ACOK脚。下面我们解释一下充电芯片的工作原理。



根据引脚定义和内部结构图可以看出，当ACDET大于2.4V的时候ACOK脚开漏输出并且由外部电阻上拉得到高电平控制MOS管PQ9导通的。ACDET实测3.63V应该算正常范围，但是PQ9的G极只有0.73V，仔细观察发现PR66（10K电阻有氧化）加焊已经不上锡，从新更换后公共点恢复正常。再次触发还是没有反映，乖乖检查EC的条件吧：待机供电OK、时钟起振、复位正常、BIOS，挂了。
