二修外星人ALPhA R1迷你电脑全部USB接口不能用故障

【机器型号】外星人ALPhA R1迷你小主机(10寸)

【主板型号】DH81M01 CR1220

【故障现象】电脑全部USB接口不能用

【维修过程】

  同行送一台外星人ALPHA R1迷你小主机,10寸左右大小。故障描述进BIOS还是系统都不能用USB鼠标键盘等,前后都一样。

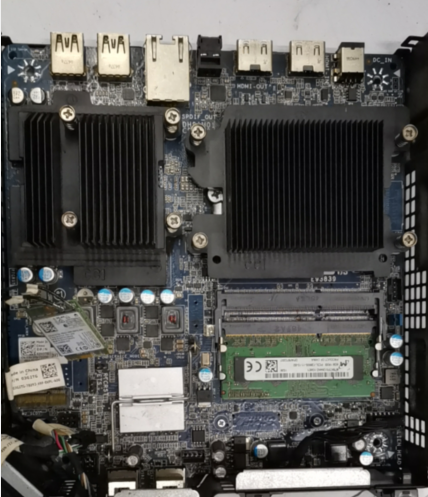

二修外星人ALPhA R1迷你电脑全部USB接口不能用故障 图1



 二修外星人ALPhA R1迷你电脑全部USB接口不能用故障 图2

  拆机,此机为二修机,主板已被人修过,标签跟螺丝都不一样。主板拆下来目测,显卡被动过,这个暂时不管,可以亮只不过USB不能用,打阻值正常,看来桥没问题,修电路。

  打开图纸差USB_OC#电压1.35V?明显不对。追查这个+5V DUAL_USBKB来源发现QP10转换过来,D脚5VG脚3.3S脚1.35V,这边不对劲没转换,优先更换管子还是一样。

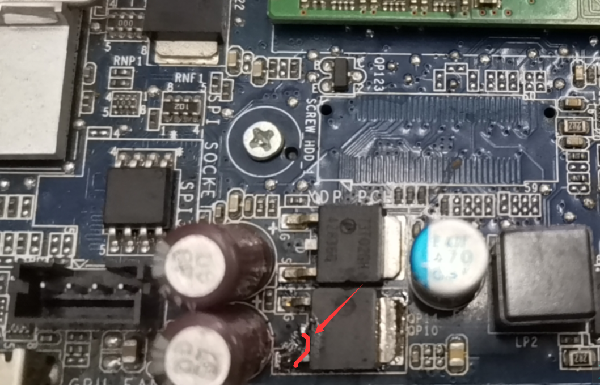

二修外星人ALPhA R1迷你电脑全部USB接口不能用故障 图3


二修外星人ALPhA R1迷你电脑全部USB接口不能用故障 图4


  看图纸发现DS脚可以相连,只能用手工作业一根线过去试试,烧了再说。中间拉到S脚,通电触发没烧,测量电压两端5V过来了,又测试FU10电感5V来了,不是1.35V了,修好了。装起来测试,进BIOS又进系统,鼠标键盘正常使用,故障排除,维修到此结束。
