苹果A1278笔记本不充电,电源指示灯不亮故障维修

  【故障机型】苹果MacBook A1278

  【故障现象】笔记本不充电,电源指示灯不亮。

苹果A1278笔记本不充电,电源指示灯不亮故障维修

【故障分析】

  先修指示灯,要想指示灯亮,充电IC检测到适配器后ACOK到EC,EC读适配器,灯亮。

【维修过程】

  分析好后就开测,从前往后或者从后往前都可以。

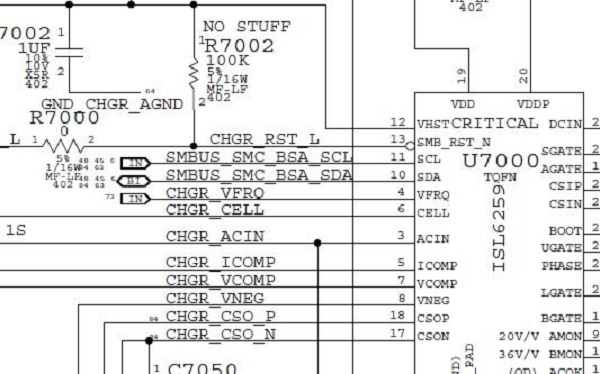

  U7000的6259芯片3脚ACIN,经过分压检测适配器。

苹果A1278笔记本不充电,电源指示灯不亮故障维修

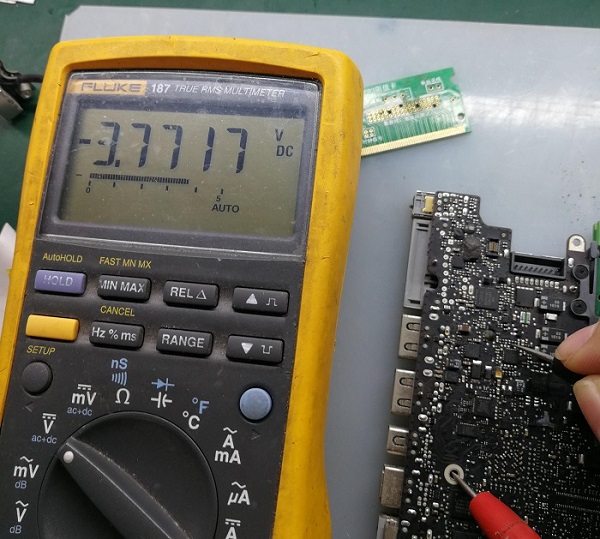

  ACIN门槛值3.2V,实测ACIN为3.7V。

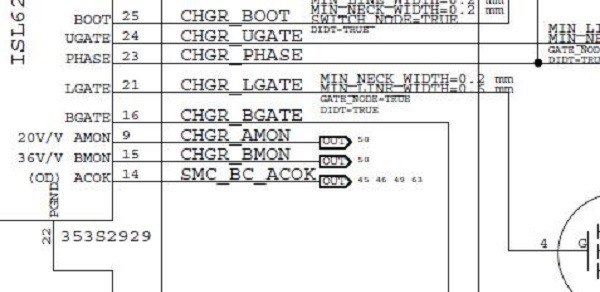

    接下来14脚ACOK,前面ACIN大于3.2V,ACOK就会开漏输出,由外面电压上拉。

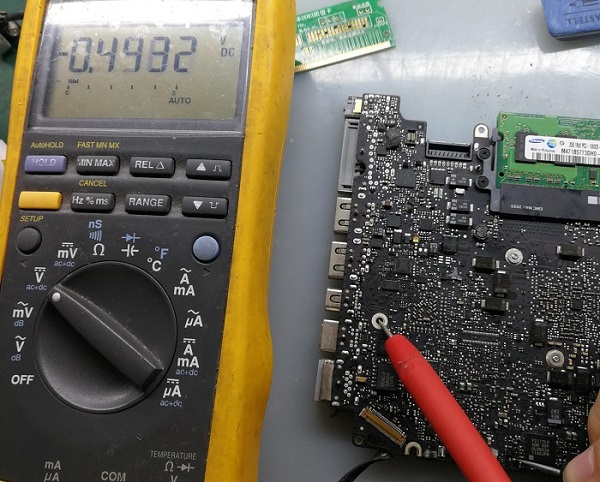

  实测ACOK才0.4V。

苹果A1278笔记本不充电,电源指示灯不亮故障维修

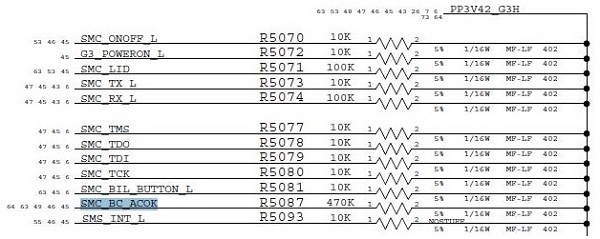

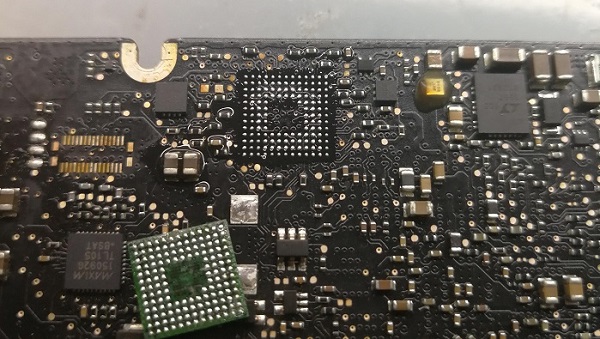

  ACOK被PP3V42_G3H经R5087上拉,测R5087一边0.4一边3.4V,测ACOK对地正常,那么不是充电芯片6259坏就是EC坏了,本着先易后难原则,换个6259还是一样,看来EC坏了。客户同意后买了个料板,拆EC换。


苹果A1278笔记本不充电,电源指示灯不亮故障维修

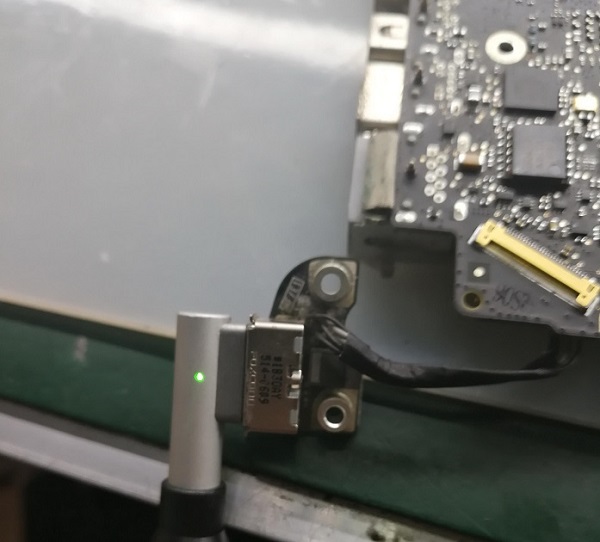

  换好EC后,接电发现小绿灯亮了。

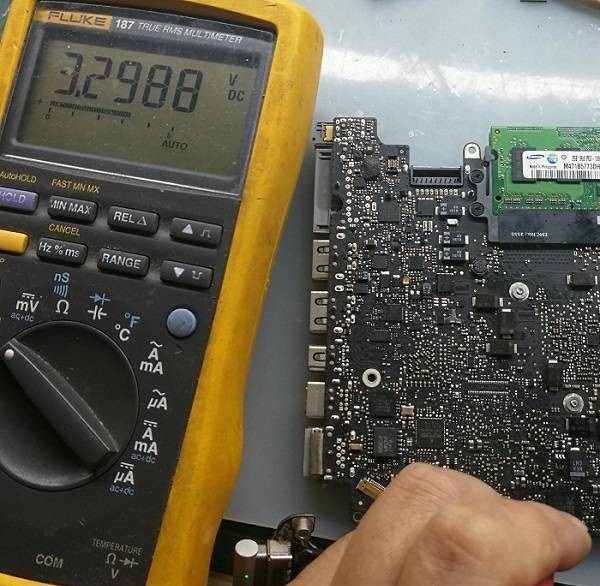

  再测ACOK为3.29V。

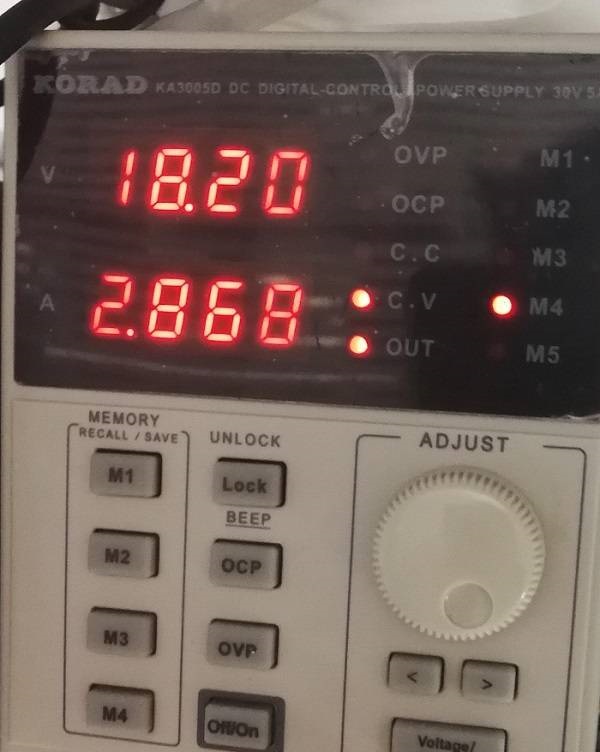

  装好开机,电流3A左右,充电正常,至此苹果A1278笔记本不充电,电源指示灯不亮故障修复。

  【维修结果】实际维修中,指示灯不亮,EC坏的机率还挺大的,苹果EC一般买料板拆,成本高很多。
