索尼KLV-40BX450开机过LOGO后无图像,有背光有声音维修

  接修客户一台索尼KLV-40BX450液晶电视,主板为SO12WXGA_32_MT06_CN S1102-1 48.73Q03.011,电源高压板DPS-166DP A,描述的故障现象是开机过LOGO后无图像,有声音,有时可以正常使用几个小时。

索尼KLV-40BX450开机过LOGO后无图像,有背光有声音维修
索尼KLV-40BX450液晶电视整机型号

拆机图
拆机图

主板型号
主板型号


  当出现故障时查各路电压,发现屏上逻辑板主供电只有1.4V左右,明显不正常。追查该供电线路,通过屏线连接主板CN4904接口4-9脚,再连通主板CN2001的14脚,然后去到电源高压一体板CN2接口的14脚。

  测该脚电压在1.4V-12V之间跳动,有时是正常的12V,再测其对应的FB121跳线是稳定的12V,用放大镜观察发现14脚虚焊,补焊后故障排除。


索尼KLV-40BX450开机过LOGO后无图像,有背光有声音维修

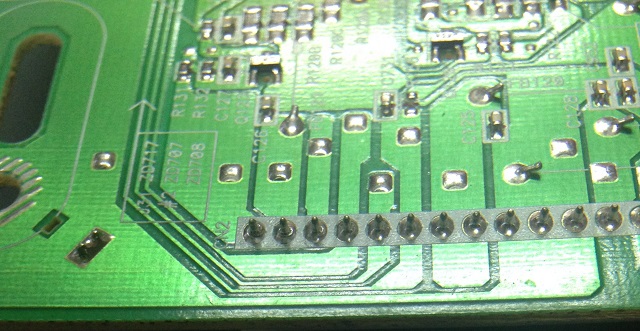

14脚虚焊

  分析可能是逻辑板12V电流较大,长时间使用导致14脚虚焊。
