【机器型号】联想拯救者R720笔记本

【故障现象】笔记本不开机，主板短路

【维修过程】

　　收到客户一联想拯救者R720笔记本，接上电源自动开机。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图1

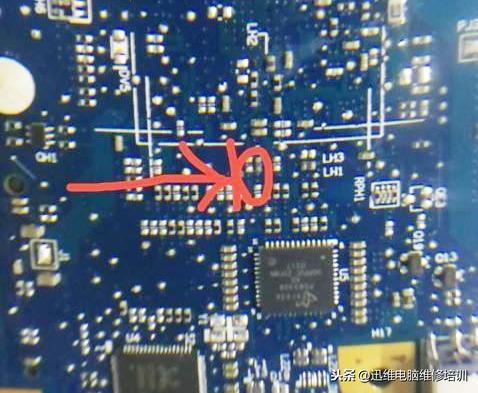

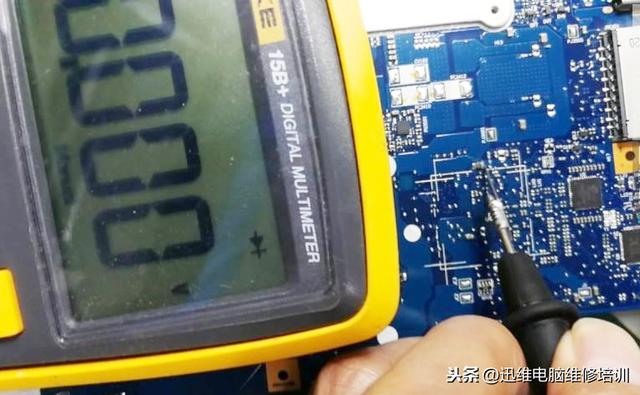

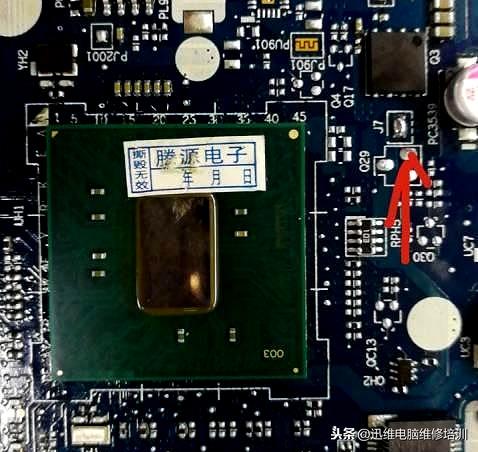

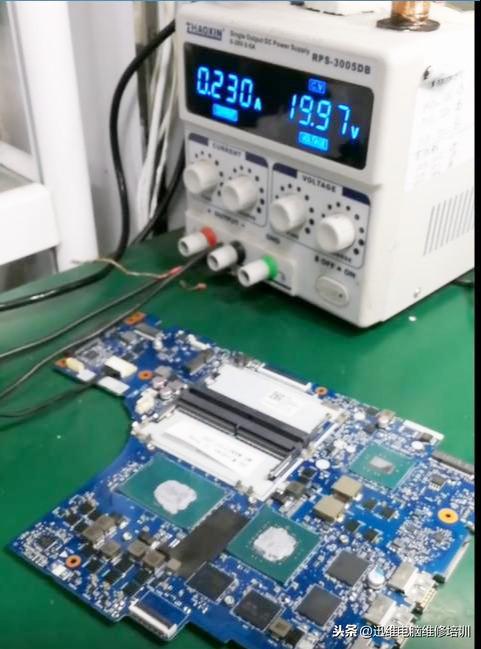

　　仔细测量打值，发现RH760和RH205坏了，靠桥那端倒地，判断PCH桥坏了，型号是SR30W，以下是找故障点，测量图片。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图2

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图3

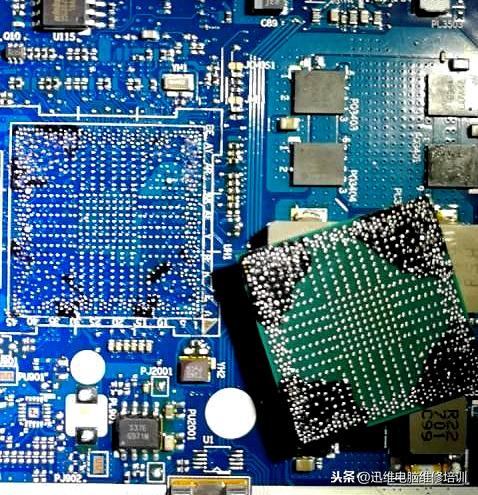

　　上BGA焊台，干桥，拆下桥后，上面全部是黑胶。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图4

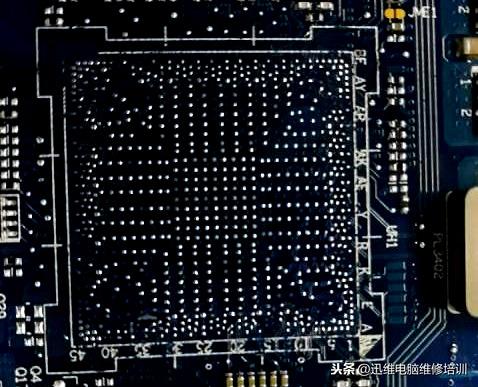

　　首先焊盘除胶，将黑胶处理干净，掉了很多空点。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图5

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图6

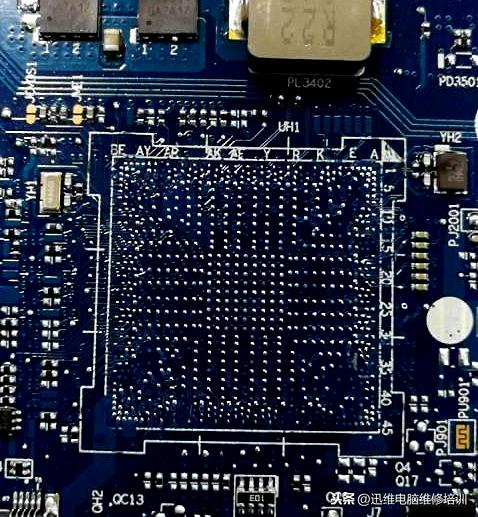

　　将测试桥装到主板上了。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图7

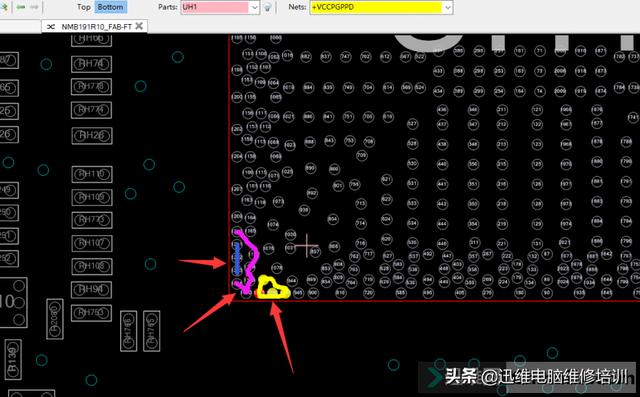

　　样子完美，万用表打阻值，图上这个红色箭头位置也是短路。接着再换一个桥，重做了一遍，都是短路的。打开鑫智造，查点位图，发现一个奇怪问题，（如下图）看看这个点位。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图8

　　这几个焊盘中间接地问题导致的。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图9

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图10

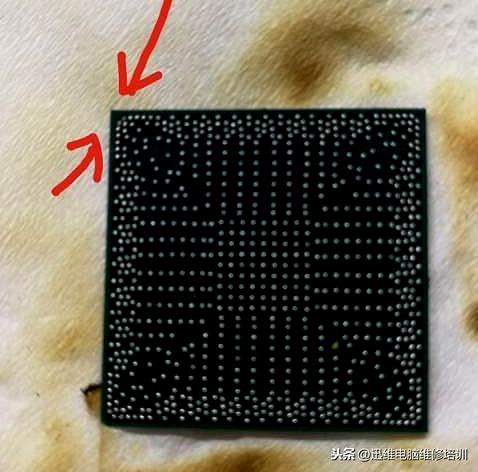

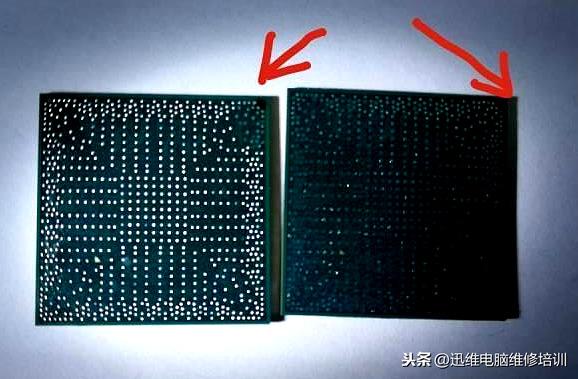

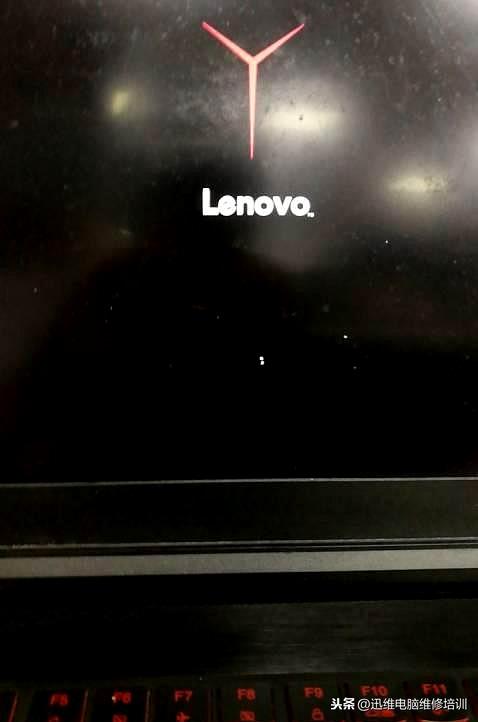

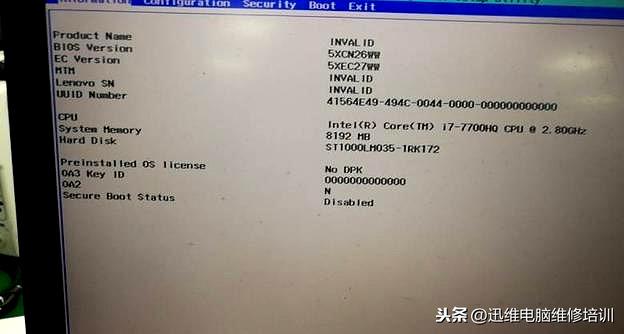

　　将这两个接地的不植球，装好后，上电开机，完美亮机，联想LOGO了。

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图11

联想拯救者R720笔记本不开机，BGA三换PCH桥维修 图12

　　没有想到，没有植这两球就可以，好经验分享给大家！
