宏基 Z03 艰难的屠杀。掉电加不上电

更新时间:2014-07-22 10:41:20

    前几天接到一个私人的本本说不开机。我拿来一看。MD是对的啊!后来关机就不行 上电0.2A 不动了。o(︶︿︶)o 唉!本人因才报名迅维的远程!也不太懂。不过最后经过努力也成功了 说明学习远程也有用的哟!不好意思打了个小广告!下面我们就进行屠杀吧!

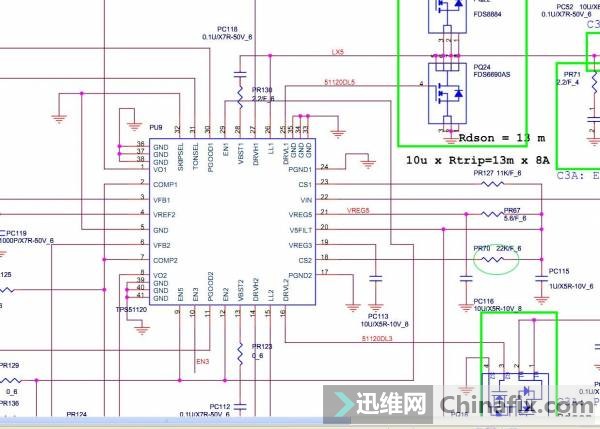

    不上电U供电5V变成了2.5V左右。难道板子有短路吗!

实测
    继续查5V去了那里。到了USB的供电难道USB的电容有短路吗?

USB的供电
    立马把电容区取了。也不行!因本人是菜鸟不太懂,没法只能瞎搞。又继续查吧发现这个是3 5V 的管子。

3 5V管子
    发现这里的5V是正常 那应该短路或者是电压没其他在后面的电路中吧。

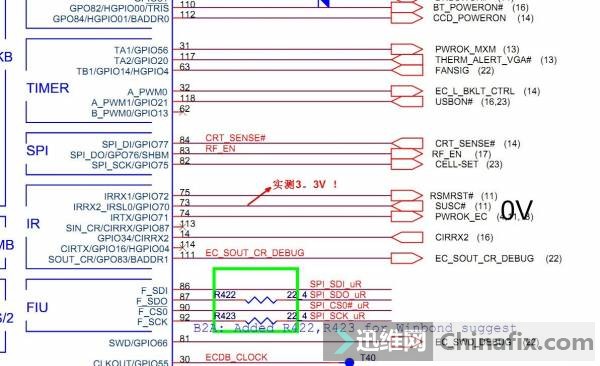

    抽根烟。想了下。这个板子是第一次可以开机。关了再开就不上电。难道温控有问题吗?那就查下吧 到了EC的73脚



EC的73脚
    难道这里有问题吗 说干咋就干。疯枪伺候。把73脚挑起来了。上电测试OK了。 MD这么快就修好了啊。试了很多次 应该是对了。又抽根烟庆祝一下。【只要是小小白修好一个机器应该都会抽根烟高兴一下吧!】放在那里 没事的再测试 别交给客服就出问题了。
今早起来再次测试 突然MD烧了一个管子 心一下就低沉了。顿时感觉修不好了、上图给你看下吧

管子烧了
    是这个管子烧了结果是风扇的电路。烧了5V直接对地。取掉。也不行。 后来郁闷了一会儿 又怀疑EC有问题 又去加焊EC 而且把73脚也焊上去了。结果。涛声依旧。而且还要掉电。
死心不改!!继续检测5V到各部分的电路。
    我还是直接说答案吧 因不上硬盘就可以无限制的开关都可以。上了就不行 所以我就锁定了硬盘供电电路。用万用表检测到一个5V的电容 又跳变 极其不稳定。换了之后就杀了 我上个图吧 像素不太好 务喷!这个电容。

这个电容

    我总结了一下。电容有问题。第一:贴片的小电容一般的阻值都是无穷大。第二:就是用我的办法如果有跳变说明电容有问题了。第三:最重要的还是买个波波直接就可以判断是否有问题。
    这台本本就本我彻底的杀了。说明没有示波器修机的确不好修。过段时间打算买一个。希望对大家有帮助。不喜欢请别喷。
我把点位。图纸。BIOS传给大家吧 方便大家好下载。
http://www.chinafix.com/thread-785754-1-1.html
