联想310S-14IKB笔记本摔后开机不显示故障维修


【机器型号】联想310S-14IKB笔记本(独显i7)

【主板版号】LA-E221P Rev:1.0

【故障现象】摔后开机不显示

  收到一台联想310S-14IKB笔记本,客户描述笔记本不小心摔了一下,开机就不显示了。

【维修过程】

  拿到机器后,接电源看看电流,可以触发,但是死电流,没有跳变。

联想310S-14IKB笔记本摔后开机不显示维修 图1

  拆机,取出主板。

联想310S-14IKB笔记本摔后开机不显示维修 图2

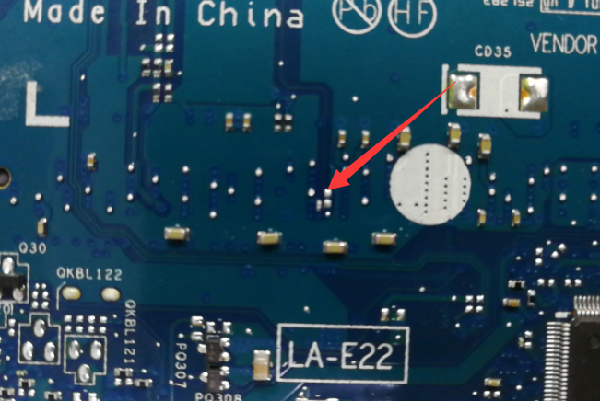

  仔细测量,发现这个Vccgt没有。

联想310S-14IKB笔记本摔后开机不显示维修 图3

  还有Dramrst也没有。

联想310S-14IKB笔记本摔后开机不显示维修 图4

  用示波器测波形,也是没有。 按照时序测量BIOS 的1脚和2脚,波形正常。


联想310S-14IKB笔记本摔后开机不显示维修 图5

  测量了CPU供电芯片VID波形,不正常,把故障锁定CPU上。


联想310S-14IKB笔记本摔后开机不显示维修 图6

  上BGA将CPU取下来,很完美,没有掉点。

联想310S-14IKB笔记本摔后开机不显示维修 图7

  除掉黑胶,找个CPU植球,将CPU装回。

联想310S-14IKB笔记本摔后开机不显示维修 图8

  示波器测波形,Dramrst有动作,但测Vccgt非常难抓到,看这个是第二通道。如图:


联想310S-14IKB笔记本摔后开机不显示维修 图9

  但电流表也有跳变,这个电流已经亮机了。


联想310S-14IKB笔记本摔后开机不显示维修 图10

  屏幕上联想LOGO也出来了,进BIOS正常,测试功能一切正常,维修到此结束。

联想310S-14IKB笔记本摔后开机不显示维修 图11
