本体标示BD-等芯片型号识别方法

  我们在维修主板/笔记本的时候,经常会发现有一些小方块的电源芯片,表面上没有相关的名称,只有一些简单的代号比如AA-,AP-,BD-等,使我们无法去了解相应的引脚定义和功能。这种情况主要出现在RICHTEK的电源控制芯片上,常见到如AP-AD,CJ=CK等等代号。封装形式为QFN/VQFN/WQFN等(QFN=Quad Flat No-lead Package,方形扁平无引脚封装),实物如下:






  AP-AD

  CJ=CK


  以CJ=CK为例,识别方法如下:
  1、首先打开附件的PDF文档Richtek+Marking+Information-080418.pdf
  2、查看芯片的表面,并记下芯片代号的前缀,如CJ=CK,就记CJ=,AP-AD就记AP-

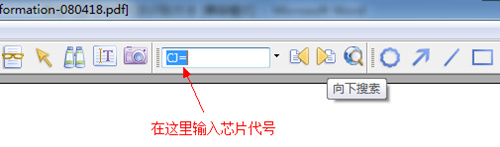

  3、打开文档,按CTRL+F,打开搜索界面,输入CJ=,开始搜索

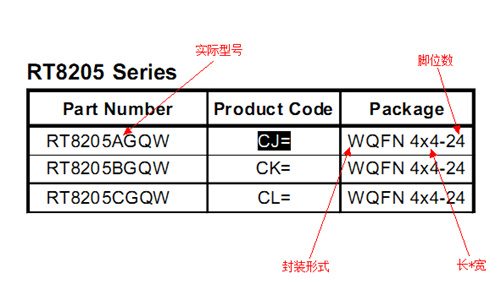

4、这里注意,搜索时可以找到多个内容,我们只需要选择正确的封装。比如上面实物图中芯片为QFN封装,我们需要找的就是下图中这个:其实际型号是RT8205A。找到实际型号后,再去下载RT8205A的数据手册即可。
