专案名称             A8M2N-LA 当零零               日期 2008-3-7

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PQ13的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认.[00]
4:[00]分析,一种[00]是由于CPU没有工作造成的[00]我们称之为全0,它一般是CPU的工作条件压,CPURST#没有形成如VCORE电CLK等.还有一些是SC`NC损坏造成的总线挂起,如南桥的NMI#和北桥的HOLD等信号.(当然如果SC到NC的通信总线没能正常工作的话那么NC也不会发CPURST#)
5:另外一种[00]就是CPU已经工作了但是没能正常运行下去属于[C0`D0]之前的代码.造成这种[00]的一般是数据或地址在传送过程中丢失或被修改引起的.通常我们能在DEBUG CARD 的地址和数据显示管上看到数字.这代表CPU已经发出了地址和读出了代码.

维修流程

目视

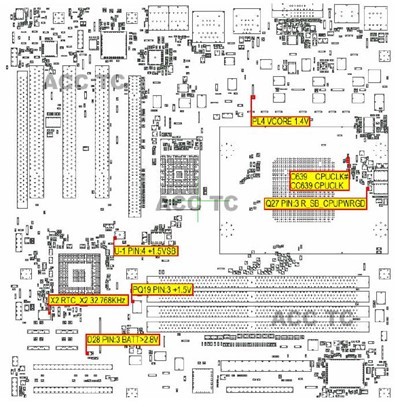

VCORE
首先进行[00]种类的确认,量测PL4处的VCORE是否正确1.4V左右
R_SB_CPUPRWGD（CPURST#）
触动RSTBTN#,量测Q27的 PIN:3 R_SB_CPUPRWGD时发现电平是0.1V(无CPU_RST#) [1.2V以上为正常在且有跳动]
CPUCLK，CPCLK#
C639`CC638上也没有测到频率（200MHz）由此判断属于前一种[00]全0(是CPU的工作条件没有成立).

NVIDIA储频器
维修思路,从表面上来看CPU的频率和RESET信号都是NC发出的应该先考虑NC,但NVIDIA的SC都集成储频器应该先确认储频器正常工作因此先要对SC进行量测.

BATTERY
用示波器测量D28的PIN:3 BATT电压(正常不低于2.8V),测量U-1的PIN:4 1.5VSB,测量PQ19的PIN:3 1.5V,

32.768KHz
重新测量X2 32.768K的晶振。此晶振为内嵌储频器的工作晶振.X2的好坏直接影响主板各部分的频率.在实际的测量中无32.768K频率.分析:①X2晶体振荡器本身损坏.②SC南桥芯片损坏.更换X2后无效更换南桥,重新上电运行OK.
