基地学员巧用示波器秒杀联想B460E不触发一例

更新时间:2014-09-02 17:16:33

机器型号:联想B460E

故障描述:不触发,按开关没反应,待机电流0.018A,

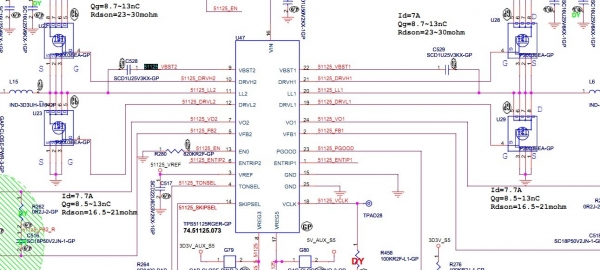

维修过程:拆机发现有小强的尸体,EC引脚有小强留下的痕迹,加焊EC引脚后还是不触发,万用表测3V,5V电感无电压,测芯片16脚主供电19V正常,1脚6脚有1.多V的电压,说明是正常的

于是用示波器直接打3V电感前端的波形如下:

如上图所示是正常的,再打5V电感前端的波形。

明显的不正常 ,就没打上管G极波形了。测C529电容与芯片的线路是通的,于是换掉C529升压电容 ,铬铁拆下时发现电容一端和板的焊盘掉了,估计是小强的尿弄的吧,料板上找一个换上飞好线,再测得波形如下 :

测3V,5V都出来了,发现待机电流变为了0.007,再按开关触发OK。

 f/ A) |: ~- $  X

感言:第一次用示波器修好板,有点小激动,在基地用示波器修好3,5V三块板,但那是不一样的。在此感谢阿林老师教的示波器,还有月饼老师教的时序,还有刘老师教的电子基础,和主板维修培训的徐老师,感谢迅维让我成长

文章来源:迅维网
http://www.chinafix.com/thread-695223-1-13.html
