二修宏基4330进水机


板号:LA-4201P  故障:进水二修机

开始仔细观察板子,LVDS口 1.8V 1.5V 转换电路都有进水,BIOS被拆走,待机芯片和CPU供电芯片被动过,先没着急通电,先把上家有动过的地方先处理下,处理完进水部分对照图纸找到BIOS,型号是MX25L800,1M的BIOS 。

  在迅维培训论坛下载BIOS 刷进去,通电 0.035 ,按开机键不触发 测待机电压都有 按开关机键 有正常的跳变,现在把故障定义在有待机不触发这块。先查EC条件VCC   ECRST# 时钟 ACIN LID,都正常 EC_RSMRST#为低。

  这个信号在EC工作条件满足,而且能正常读取BIOS程序情况下才会抬高它去给SB复位,EC工作条件都已满足,重点在BIOS这块,操起示波器 测量BIOS CE#等片选信号没有任何反应。

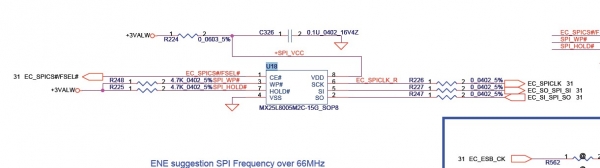

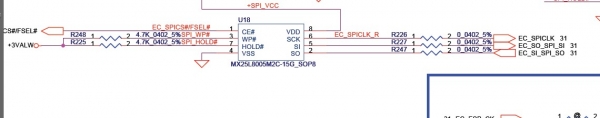

  再一次刷BIOS,无果,果断的换EC,再次通电,故障依旧,看来不能走捷径了,理清思路 排除EC坏的可能性,再一次测量EC,工作条件都满足 。掉头来测量BIOS 和EC的通讯,当测到SPI_WP#  EC_SO_SPI# 时,其阻值都无穷大,3VALW经R428给SPI_WP#给芯片供电,而EC_SO_SPI# 是经R227直连EC的。

  在看BIOS 附近R248 和RR227就剩下光秃秃的焊盘了迅速补好俩电阻,通电自动触发电流上到0.2就不动了,测试全板供电都有。

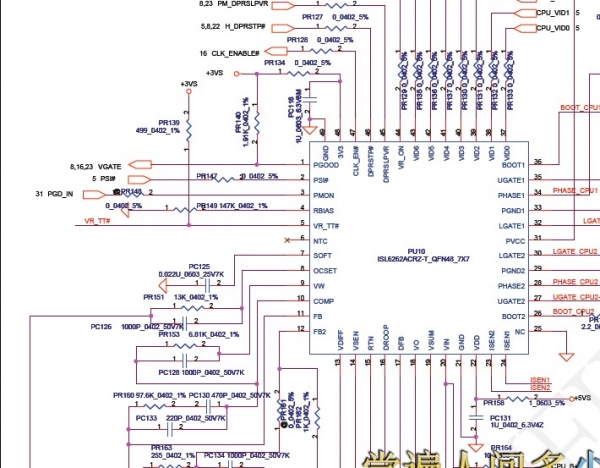

  按照时序先查CPU PG  VGATE 3.3V。

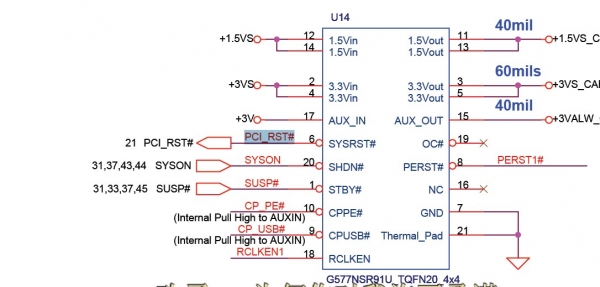

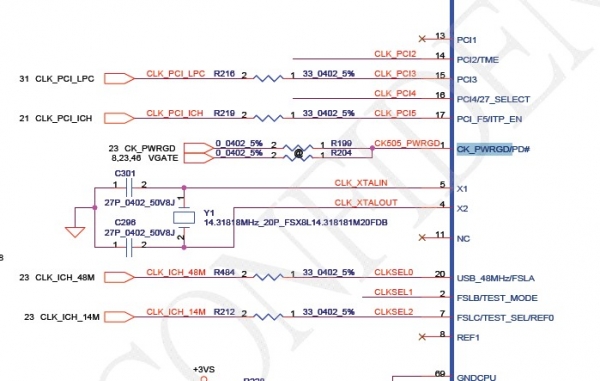

  时钟开启信号 CLK_PWRGD 3.3V正常,接下来就查复位了PCI_RST# 0.02V

  揪到狐狸尾巴了,测其阻值 450多欧,看来SB 根本就没发出复位信号,按时序SB接受到ICH_PWROK才会发出复位信号的。测量ICH_PWROK 为低。

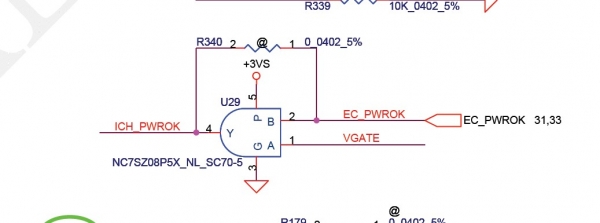

  ICH_PWROK由门电路经过 VGATE 和EC_PWROK ,相与发出ICH_PWROK ,VGATE 为高 。EC_PWROK 0.00V 打阻值 0欧,问题就在这了,这个信号连着EC, 还有个门电路 EC是换全新的,应该不会有问题。先拆了两个比较简单的门电路,还是依旧,

  看来还是EC在作怪,拆掉EC阻值正常了, 再换上他原来的EC,通电再次触发  测试 ICH_PWROK已经有了, 断电上U 内存 、接屏电流顺利的跑上去了,在0.8 到1.1之间反复的跳变就是不显示,操起示波器测量LPC总线内存排阻,都有个持续的波形,说明CPU 已经在读取BIOS资料了,开始跑码了。

  可能是因为BIOS程序不对 或是某些条件不满足 导致CPU反复的读取BIOS  继续刷BIOS  在迅维上下载的有1M还有2M的BIOS,到底是哪个呢!最后还是刷了2M的BIOS  显示了,装起来的时候又出现了一段小插曲,系统进不去,换硬盘 、南桥 、装系统 ,全都无果。后来拆了网卡 才顺利的进了系统。
