机器：联想FA30 广达代工

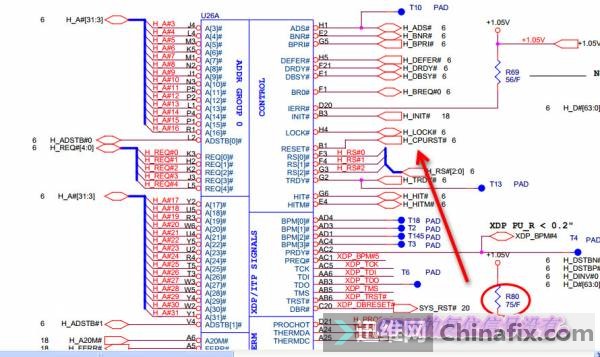

接可调电源上电电流到0.48A，根据电流情况来看，测量各供电电压已经都有了，看来可能是CPU没工作，经测量供电正常，就是CPU的复位信号H_CPURST#没有出来。见下图：

大家都知道H_CPURST#也就是CPU的复位信号是由北桥发出的，北桥要发出CPU的复位信号那么南桥要发出复位信号来复位北桥。见下图：

北桥接到南桥送来的复位信号才会发出H_CPURST#来复位CPU，经测量南桥并没有输出复位信号给北桥，很明显南桥没有正常复位。接下来直接量南桥的工作条件，南桥要正常工作的话，VRMPWRGD和ICH_PWROK两大条件是必须要满足的，南桥正常工作的话，这两个信号必须是高电平才行。见下图：

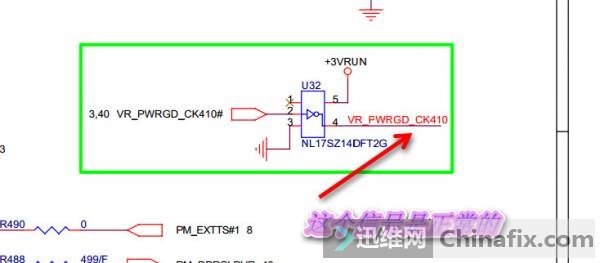

而后南桥才会发出复位信号，VRMPWRGD是由VR_PWRGD_CK410#通过非门电路转换得到的高电平，经测量这个信号是正常的。见下图：

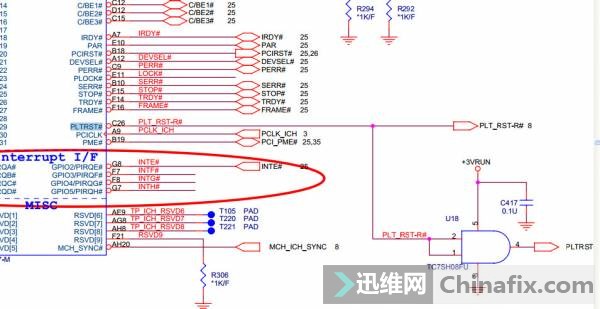

ICH_PWROK是由DELAY_VR_PWRGOOD和PWROK通过与门得到的高电平，经测量这个信号也是正常的。见下图：

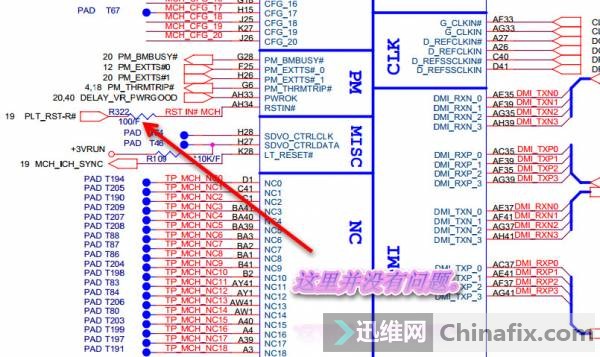

南桥的复位信号和北桥之间有个阻值为100欧的电阻R322相连，怀疑是它的问题但经过测量却没有问题。见下图：

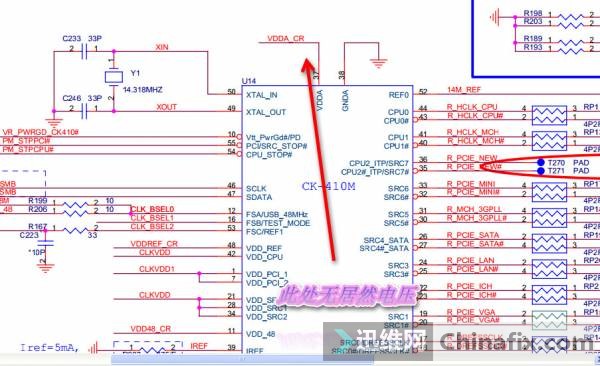

考虑了一下是否和时钟芯片有关，开始对时钟芯片进行测量，发现问题。见下图：

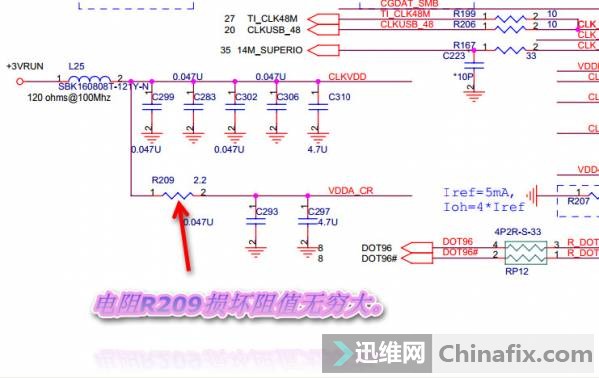

看图纸是由+V3RUN经电阻R209转换而来，测量R209阻值无穷大。见下图：

找到一个电阻换上，接可调电源开机测试VDDA_CR电压正常了，CPU复位信号H_CPURST#也正常了，到此机器修复接屏顺利亮机。故障简单，维修艰难啊。
