IBM T61不开机维修一例

型号:IBM T61

故障:不开机,待机为0.

拆机后打了一下值,未见异常。测了一下公共点vint20对地值正常,但无电压。

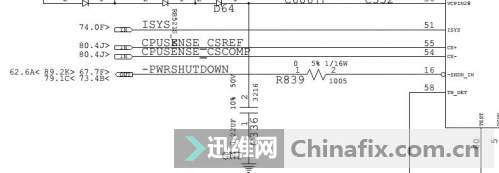

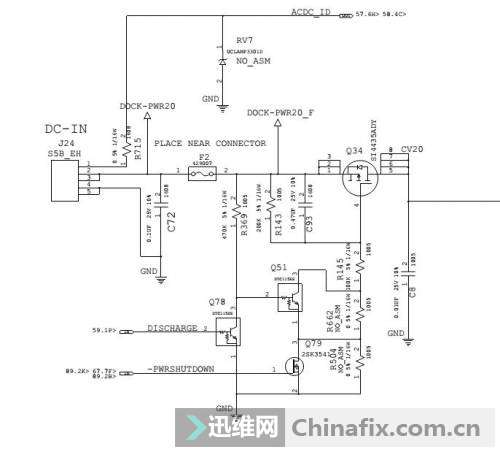

迅速找到保护隔离管Q34,D极19v正常,S极无电压,G极也是19v,这就不对了,这里需要一个相对低电平来导通Q34,也就是Q51和Q79同时导通,R143和R145将适配器电压串联分压供给Q34的G极。Q51和Q79同时导通,就需要DISCHARGE为低电平,-PWRSHUTDOWN为电平,经测量-PWRSHUTDOWN为0v,不正常

查找PWRSHUTDOWN的来源,发现受U61控制。

查VCC3SW无电压,而此电压由U61产生。查U61的59脚无电压,外围R413和R422两端均无电压,也就是VREGIN20无电压。

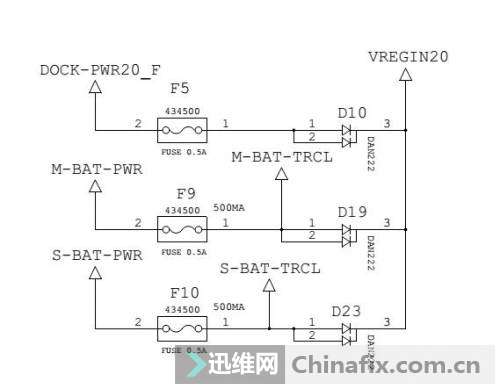

VREGIN20由适配器电压经过f5而来,查f5发现已经断路,更换之后,U61的59脚仍无电压,而R413和R422上端均有19v,很明显是这两个保险电阻坏了。更换这两个保险电阻之前,闲得无聊,用镊子短接了下电阻两端,结果一缕清烟升起,U61挂了。

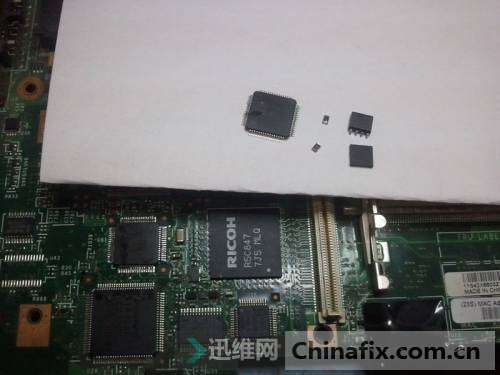

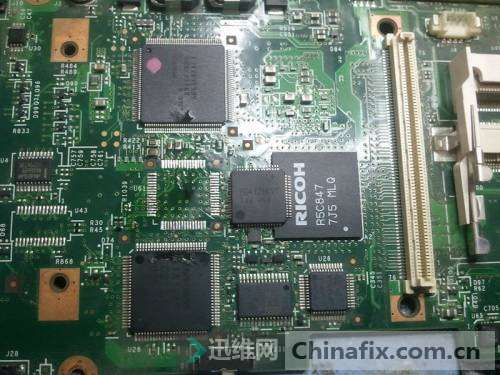

(其实这里犯了一个错误,保险电阻损坏,后极必然存在短路的)。挂了也好,省得我换好保险再出问题了。手头正好有料板,将U61、R413和R422更换之后,vint20电压正常了。

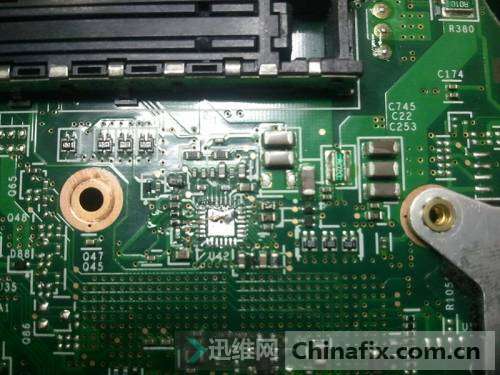

但待机电流偏高,摸到U42温度异常,取下之后,发现料板竟无此芯片,没办法那就Q4也取下来,通电试机,亮机了。电池已经坏了,只要插适配器能用就行,心想那就到此为止了。结果再次开机测试时,开机报0190错误,意思是电池电压低,然后就自动关机了,看来还要接着修。

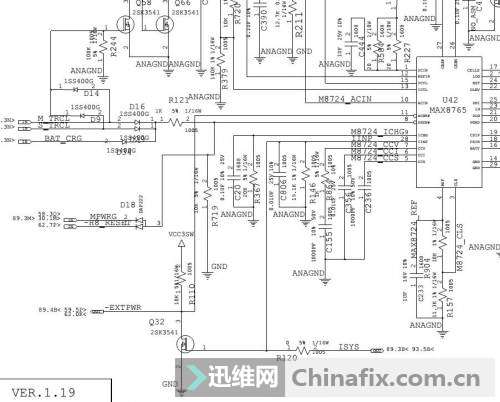

查图后发现应该是-EXTPWR信号问题引起,适配器模式下,-EXTPWR应该为低电平,由于已经将u42拆除,现在-EXTPWR为3.3v,机器认为是电池模式,所以开机报错。找到了问题那就好解决了,拉一根线将R110的另一端接地。

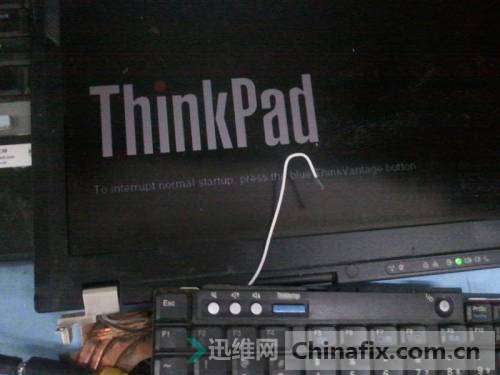

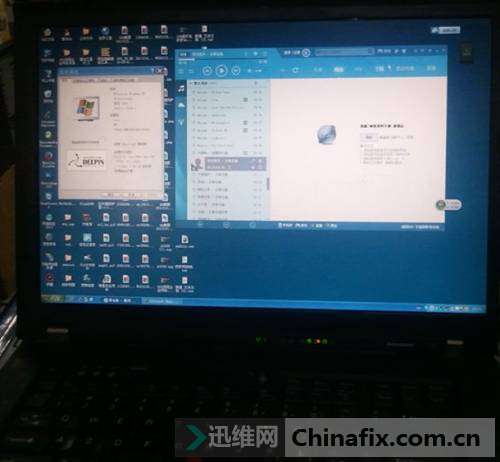

开机再试,一切正常了。

维修动作:更换F5、U61、R413和R422,拆除U42和Q4,  将R110的另一端接地
