机型：联想B490

　　板号：11264-1M

　　现象：不触发，自然损坏。

　　维修过程：

　　接可调电源待机电流0.03，按开关没反应。量测EC的待机条件、供电，102、75、114脚电压均正常， NPCE885的EC自带时钟。复位85脚正常， 90、92、86、87脚读取BIOS波形正常， LID信号17脚正常，适配器检测信号73脚ACIN_KBC正常。按开关，开关到EC，EC到桥跳变都正常，20脚RSMRST_KBC正常。

　　顺便测了一下桥的PM_RSMRST为低电平，最后发现3V_5VPOK打值对地只有30多，来自待机芯片第7脚，换掉待机芯片后OK，客户要的急没拍照片。

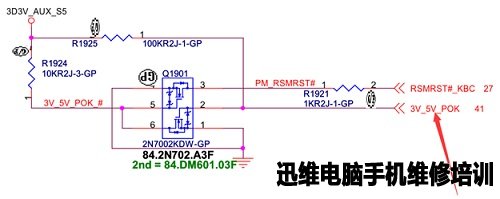

联想B490不开机维修（图1）

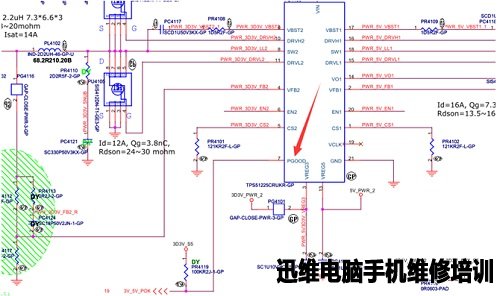

联想B490不开机维修（图2）
