华硕FX63V笔记本触发后断电维修

【机器型号】华硕FX63V笔记本

【主板型号】DABKLMB28A0 REV:A

【故障现象】笔记本触发后断电

【维修过程】

  同行送来一华硕笔记本,接到机器按开机按钮,发现指示灯亮一下后会马上熄灭,插上充电器现象一致,故此猜测为主板问题。



华硕FX63V笔记本触发后断电维修 图1

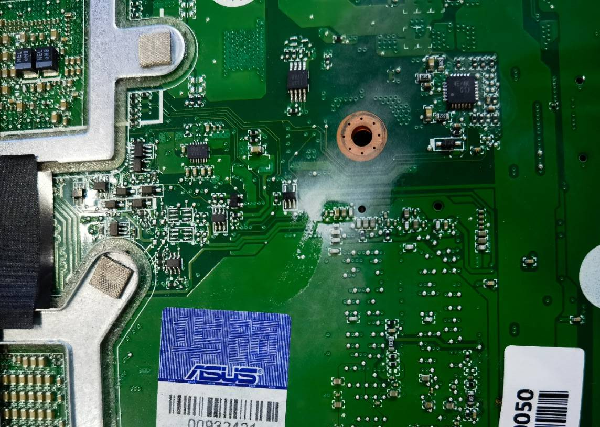

  拆开机器后发现,机器BIOS已经被动过,贴纸也少了一部分,拔掉电池后再按开机键,发现电流又是上到零点一几,有时能上到 0.9左右然后掉电,根据现象初步确定电压不全导致掉电,初步测试发现出CPU核心供电外,其余基本正常,当测试导ALL_SYS_PWRGD时发现无电压。

华硕FX63V笔记本触发后断电维修 图2


  再查ALL_SYS_PWRGD相连的供电,发现除PU12产生的+2.5V_SUS外,其余正常,PU12 型号为G9661。


华硕FX63V笔记本触发后断电维修 图3

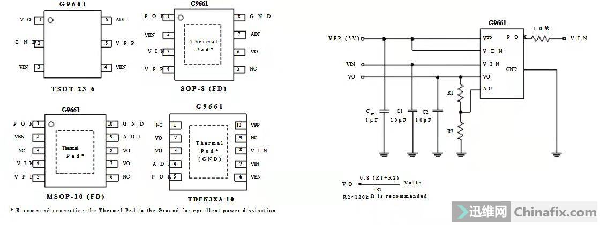

  查到 G9661PDF得知,G9661 一脚为PG、二脚EN、3脚VCC、四脚VPP、五脚 NC、六脚OUT、七脚ADJ、八脚接地,实测拆掉PU12后机器电流到1.2A不掉电,测得1# 3.3、2#3.3、3# 3.3、4# 5v、5# 0v、6# 0v、7#0v、8# 0v,由PDF得知此芯片条件基本都满足,测量pu12  6#时发现,对地短路,通过烧机确定C223 损坏导致。



华硕FX63V笔记本触发后断电维修 图4

华硕FX63V笔记本触发后断电维修 图5



  拆除C223后阻值恢复正常,焊回PU12,上电后PU12 6#输出稳定的2.5V,机器不再掉电,电流一路小跑,接上显示屏后出现了久违的LOGO,测试功能一切正常,故障排除,维修到此结束。


华硕FX63V笔记本触发后断电维修 图6

华硕FX63V笔记本触发后断电维修 图7
