HP 6531S 无CPU电压维修经验

机器型号HP6531S
故障:无CPU电压
到手上时板的EC 及周围很大一片都有焊膏,应该是有人加焊过元件。洗板水清理干净,开修。该机不上CMOS电池自动触发。裸板上电只到0.16A(正常应该有0.7A以上)明显少电压,一组组查,发现CPU电压没有,其它电压正常了。再查CPU供电芯片U10 ADP3208开启脚1脚PWR_GOOD_3,测得无电压。

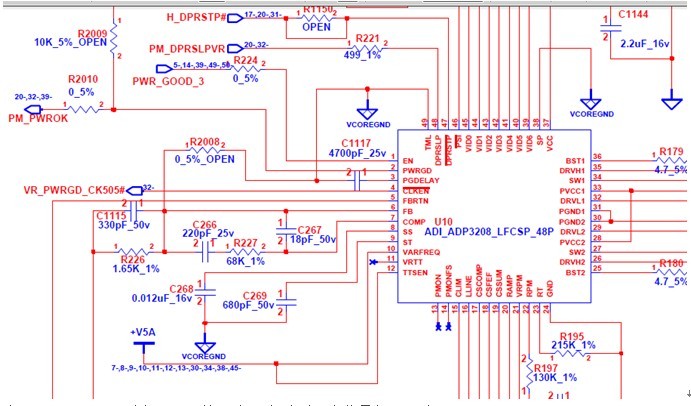

芯片U10 ADP3208


查PWR_GOOD_3来源于U4第7脚,由以下几个信号相与而来
PWR_GOOD_3

    一个一个断开发现,U4 第5脚还是只有0.5V左右。考虑后级拉低,拆了U4测,还是0.5V。
这时考虑会不会是上拉电压的问题

SLP_S3#_3R

一查还真发现问题了,上拉电压+3VS只是0.5V,找来源。。
电压+3VS

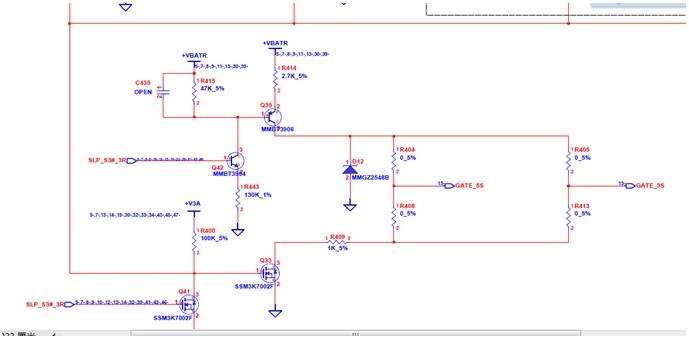

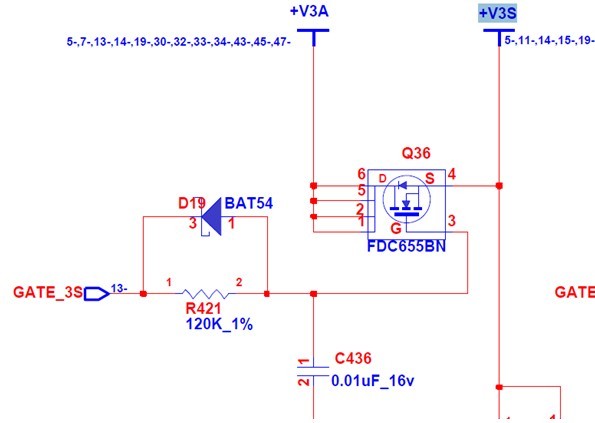

发现转换管Q36的控制极GATE_3S没电压。而且+5VS只有1.7V左右,也是控制极无电压。跟着查,发现GATE_3S 是由下图电路产生
GATE_3S

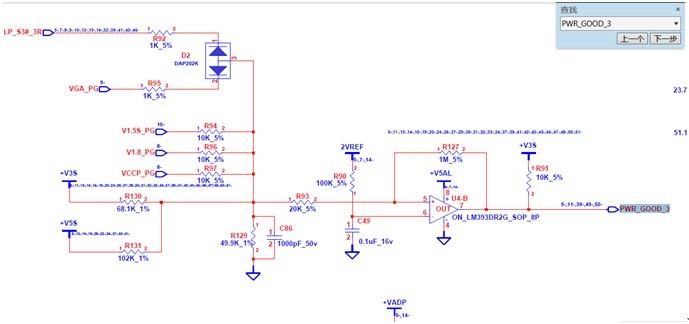

运气比较好,一测就测到点,发现Q35三个脚都没什么电压,看图应该有19V 差不多的电压才对呀,
+VBTER
于是找相关来源+VBATR,发现这个Q35 及相连的 R414 R415都没电压, 慢慢查电路时,发现R415 的一端好像有点氧化,拆下来一看,真是氧化了,清理好,换个同阻值电阻,上去,再测,还是没有,什么情况。 最后发现是+VBATR 经过穿孔再到R414的焊盘,再连R415的,我只连上了R415那边的线。 (前面就是因为这个R414焊盘其实是连两个地方,之前只接到R415那边自然没电压)接好线。
上电,电流一路上,OK,显示这板修好了,但疑问还是有,为什么连+3VS +5VS都不正常,后面却有这么多电压出来了。





点评:

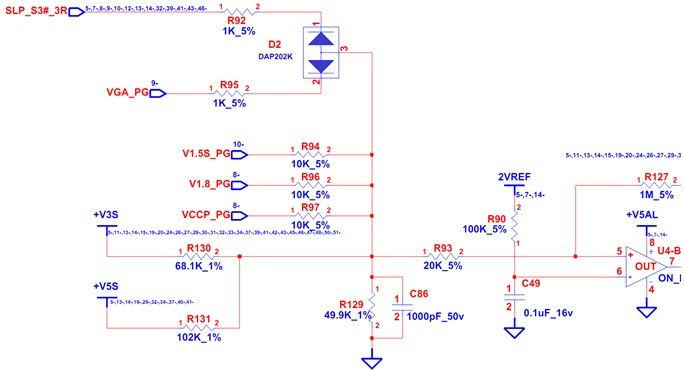

英业达设计的这个电路图里,+V3S并不是通常所说的上拉那么简单,具体看图:

SLP_S3#_3R

这里,其实是一个节点电压,+V3S和+V5S通过R130和R131连接在一起,再通过R129接地。
这样两个电压并排输入,再经过一个电阻输出的分压电路,可以用I1+I2=I3的公式计算。
参考资料:节点电流定律(基尔霍夫电流定律KCL)

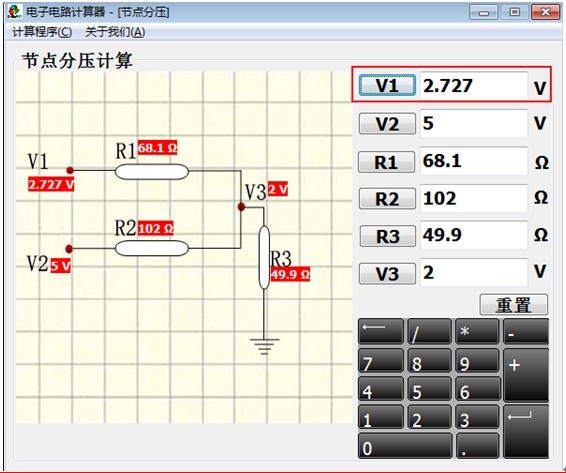

用计算器计算:若3.3V和5V都电压足够,那么分压后为2.189V
电子电路计算器

电路图中比较器的反相端输入为2VREF,由此可以推算,+V3S不能低于2.727V
电子电路计算器

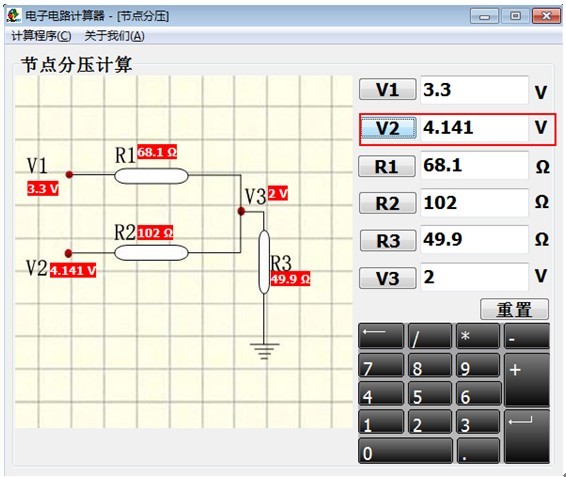

同样,我们还可以计算出+V5S不能低于4.141V

电子电路计算器
所以说,这个电路是用于检测V3S和V5S的电压值的,若图中VCCP_PG等信号为低,将会导致R97与R129并联,阻值变为更低。(其他信号同理)

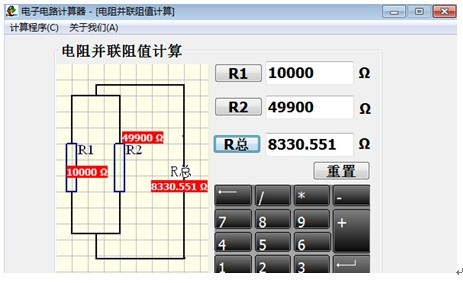

10K和49.9K并联,阻值只有8.33K

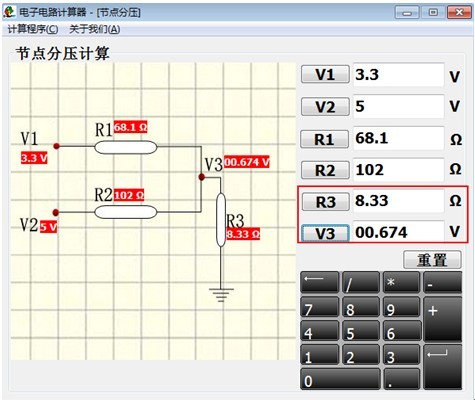

此时,就算+V3和+V5S电压足够,也是无法大于2VREF的
