HP DV3内屏不亮外屏亮维修
机器：HP DV3
故障：内屏不亮外屏亮维修
这种电流要亮的节奏的本子很难维修，开始拆机！风枪吹一吹显卡，还是老样子，看来没有捷径可以走了。先放在一边,晚上回家在笔记本维修培训论坛上看了下帖子，说是双显卡切换电路，第二天修这机器立马有了思路

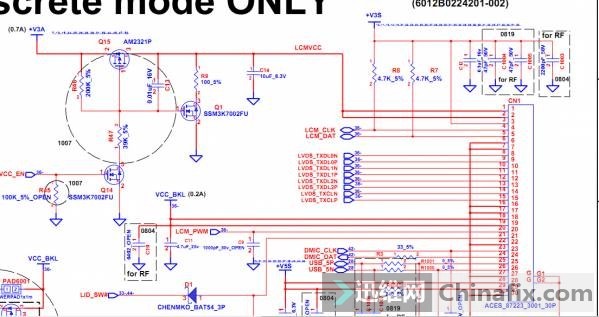

先打值，EDID 信号线，供电值都正常，上电触发量电压，发现LCMVCC这个电压3。3V没有，这个电压是认到屏的EDID，才发出的。

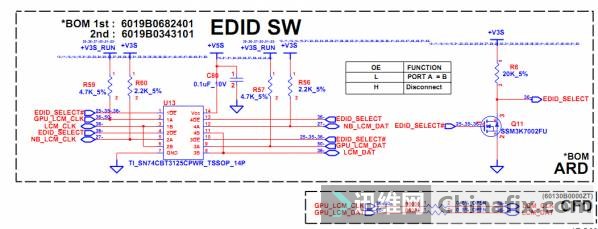

量Q11的G极，为低电平，然后量D极还是低电平，此时问题来了，断电打值，G极为4，D极为25，不正常，取掉Q11,值依旧，吹掉U13,D极值正常了,G极还是短路。那么我们就来看看EDID_SELECT#都去了哪里？

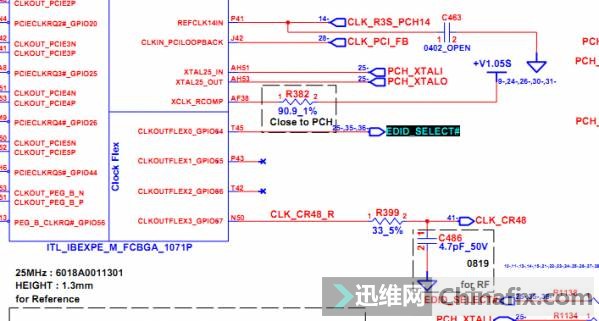

HM55桥

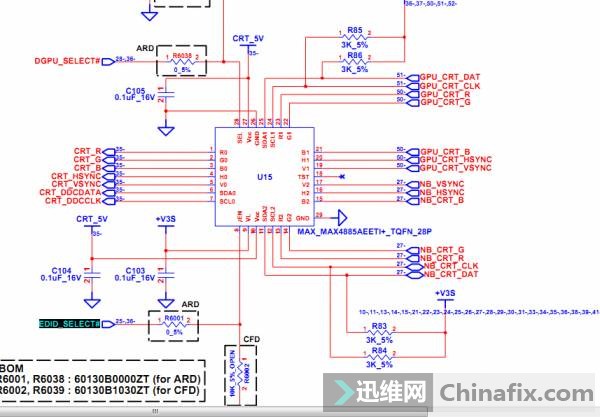

由于前几天修得急躁，把U15忘记了，直接BGA取桥了，结果桥取下来，还是短，那么就是U15，没错把R6001取掉，就不短路了，这换桥的价都报给同行了，只有重植了，结果我打了下那个点的对地阻值，无穷大，然后拿了一片好桥打了一下，是500多，桥还是坏的。

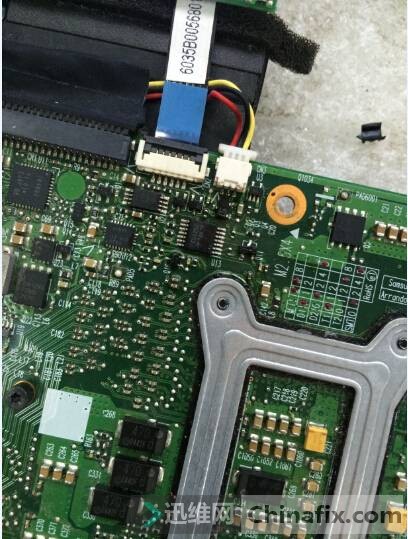

立马订芯片，三下五除二，全部换上，涛声依旧。量Q11的G极，2点多伏，吹掉，正常，立马换掉，还是不亮，又仔细量屏接口，量着量着发现LCMVCC有时候有3,3V，有时候没有，有3.3V的时候，量叉分信号的接口，都有电压，难道屏坏了，立马拆屏，还真的屏坏了，果断换屏，此机修复成功。
故障：内屏不亮外屏亮维修
这种电流要亮的节奏的本子很难维修，开始拆机！风枪吹一吹显卡，还是老样子，看来没有捷径可以走了。先放在一边,晚上回家在笔记本维修培训论坛上看了下帖子，说是双显卡切换电路，第二天修这机器立马有了思路
先打值，EDID 信号线，供电值都正常，上电触发量电压，发现LCMVCC这个电压3。3V没有，这个电压是认到屏的EDID，才发出的。
量Q11的G极，为低电平，然后量D极还是低电平，此时问题来了，断电打值，G极为4，D极为25，不正常，取掉Q11,值依旧，吹掉U13,D极值正常了,G极还是短路。那么我们就来看看EDID_SELECT#都去了哪里？
HM55桥
由于前几天修得急躁，把U15忘记了，直接BGA取桥了，结果桥取下来，还是短，那么就是U15，没错把R6001取掉，就不短路了，这换桥的价都报给同行了，只有重植了，结果我打了下那个点的对地阻值，无穷大，然后拿了一片好桥打了一下，是500多，桥还是坏的。
立马订芯片，三下五除二，全部换上，涛声依旧。量Q11的G极，2点多伏，吹掉，正常，立马换掉，还是不亮，又仔细量屏接口，量着量着发现LCMVCC有时候有3,3V，有时候没有，有3.3V的时候，量叉分信号的接口，都有电压，难道屏坏了，立马拆屏，还真的屏坏了，果断换屏，此机修复成功。
