HP540加电到0.23掉电维修

更新时间:2014-10-08 17:06:40

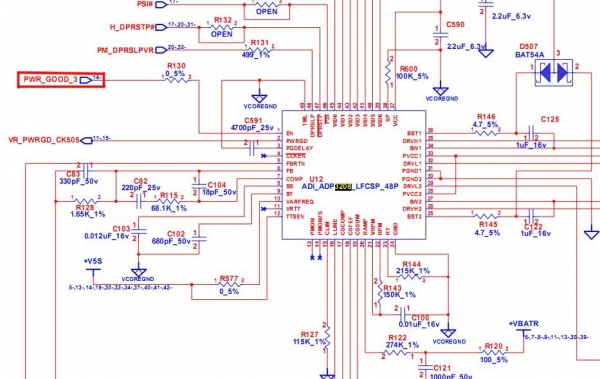

 今天接到一台HP540加电到0.23掉电,拆开笔记本,首先测得各路电感对地没发现异常,上电以后测各路大电感的电压,除CPU供电其他都正常。打开电路图发现CPU供电芯片adp3208的其他工作条件正常,就是没有1脚的EN开启为0V正常应为3.3V。



 追查来源,发现是有U24比较器的第7脚发出的, 查U24的工作条件,8脚主供电5V正常, 6脚的2VREF正常,5脚为0.68V。发现问题了吧,正常是5脚的电压大于2V 7脚才会有3.3V。

 接下来查5脚所连接的电阻R390和R380的1脚供电都正常,2脚为0.68V。吹下R394测R394的空1脚为0.68,说明U24应该是没问题的。问题有可能是那几个PG没出来,或南桥没发出SLP_S3而拉低了。

接下来按开关测得D17的1脚3.3V正常测其他的PG正常,R391所连接的1.5SPG为0V,正常应该为2V以上问题就在这儿了,由于碰到过很多供电正常没PG的,所以懒得往下查了,直接把R391吹了,CPU供电的开启信号出来了,接下来上电,加电到0.37不往上走了。


 还是不行,还得往上查。查的1.5SPG是U501<APL5913线性稳压块>的7脚发出的。查工作条件,都正常,输出为0.5V,正常应为1.5V,此1.5V是送给南桥的,完了,这下麻烦了,南桥挂了拉低了。心里顿时凉了一截,动桥麻烦啊,做BGA那个风险啊。

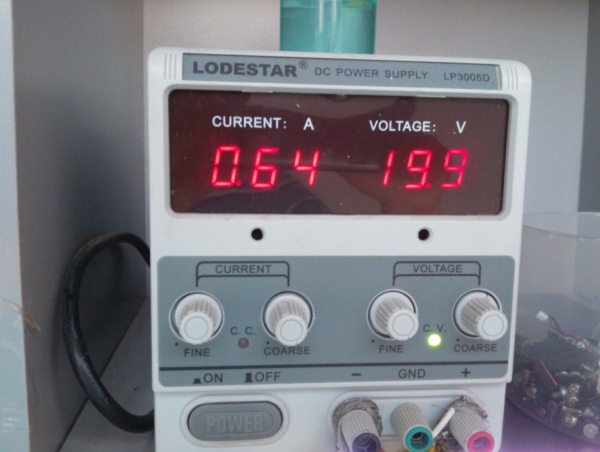

还是先看看U501有没有问题, 断开PAD500编号的跳线。在查输出,嘻啊还是0.5V,说明南桥应该是没有问题了,问题可能是U501芯片挂了.在废旧板子里打了半天滚,实在是只找到了一个5912,没办法就这点希望了,查了一下引脚定义一样,不管三七二十一了,先换上看吧反正不能用的话应该也烧不了。换上加电测试, 电流上去了,到0.64不动了,又凉了。

看电流像是没过内存,换根内存反复测试还是不行。难道BIOS没读到内存。连续刷了三次BIOS还是只上到0.64V,最高挑到0.65V,没思路了。先放放吧。

 临近下班了,突然想到之前试的时候都没插风扇,试试吧万一好了呢。插上风扇在试机,电流上去了,跳变到1.15,这应该亮了啊,插上屏线,久违的HPLOGO出来了。不插风扇不亮机啊
