【机器型号】惠普TPN-Q214（i3-1005G1）

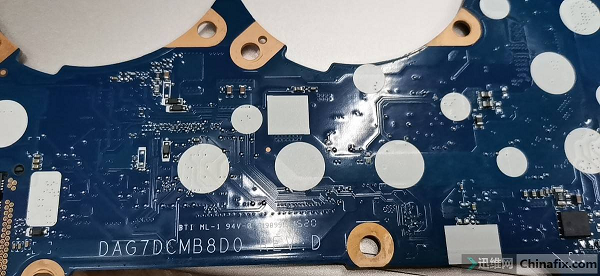

【主板版号】DAG7DCMB8D0 REV

【故障现象】笔记本进水无法开机

【维修过程】

　　收到一台惠普13.3寸故障机，客户描述不小心喝奶茶倒在了桌子上流进笔记本底部，无法开机了。

　　拆机，取出主板。

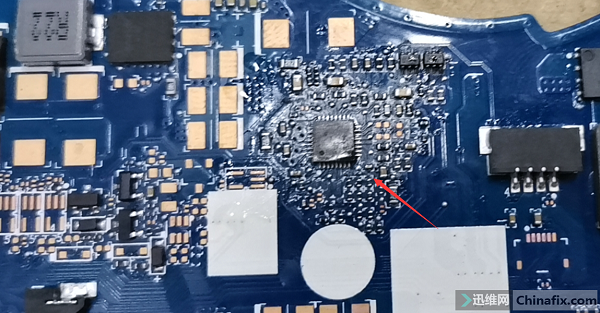

　　看主板目测有个转换芯片烧了一个脚，表面很多水，酒精清洗干净吹干。

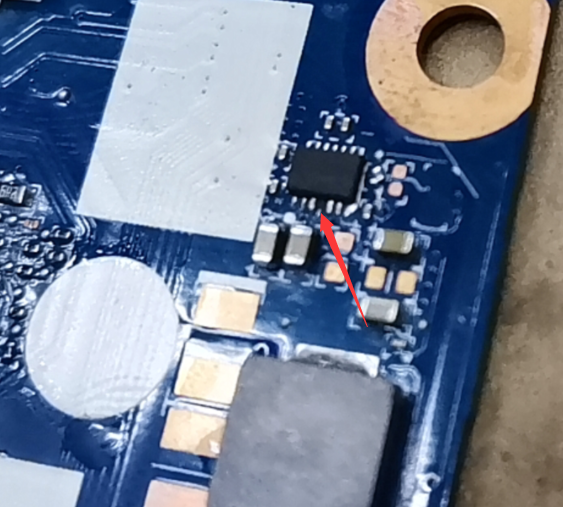

　　拆主板下来打阻值，3V待机对地236阻值，应该没问题5V待机阻值336。先看3V待机旁边一个14脚小芯片烧了个脚，拆下来补了一根线上去试试。

　　通电，电流直接0.15，这不对有短路？19V公共点烧机，没找到问题。再测3V 5V是否正常，3V只有1.2V、5V正常、3V不正常。

　　断开3V电感烧机，烧了个3V　单独待机芯片RT6258C发烫。先把这芯片拆了打阻值正常，直接断开3V待机节点，烧机还是没结果！怀疑芯片有问题。

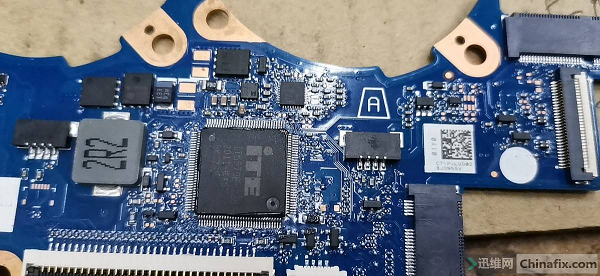

　　从8代惠普料板上找了个上去，换上去后上电，待机正常了 0.001但是不触发，开关3.3V按上去有拉低、又跑回看EC IT5570E-128 -CXS带程序【这边要说下，后缀CXS跟CXA都带程序】。



　　调了三个减板的回来， 一个CXS一个CXA特意两个换上去都正常开机了。开机，结果电流0.45，CPU挂了？把主板扔进烤箱15分钟结果还是一样。



　　又要重新检查一遍，看CPU芯片RT3612E【5V=7A丝印】，没找到图纸。直接用风枪吹下试试，不行，直接拆了换个试试。8代机器上看看是否一样的，是5V=7F的【型号RT3612C】看来可以互相换，换上。

　　换上去开机电流跑到0.91，关机接屏幕，亮机了。装机测试，开机等了差不多8秒亮了，BIOS原机完美的，机子是进水修复了。故障排除，维修到此结束。



说明：这款机器需要触发后待机电压才会出来。
