联想小新Air13IWL笔记本待机短路维修

【机器型号】联想小新Air13IWL

【主板版号】LA-G651P 1.0

【故障现象】笔记本待机短路



【维修过程】

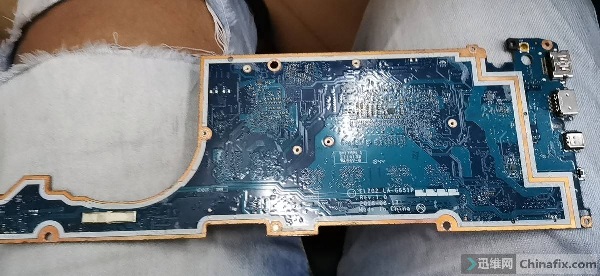

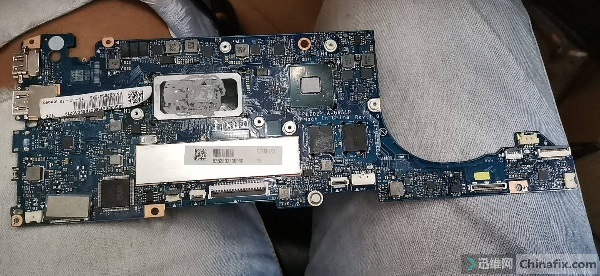

  收到一联想小新Air13IWL故障机,插电源一会有电压一会没电压。拆机,没发现任何烧的地方、动过之类的。


联想小新Air13IWL笔记本待机短路维修 图1

联想小新Air13IWL笔记本待机短路维修 图2

  主板拆出来烧机,一开始接PR303电阻一端接起来1V烧机电流1.25看来后面短路。


联想小新Air13IWL笔记本待机短路维修 图3


  但是摸不出来哪里发烫,电流调到2V时候,电流成4A多,手摸到一个贴纸下面是待机芯片PU701旁边一个电容,直接去除。



联想小新Air13IWL笔记本待机短路维修 图4



联想小新Air13IWL笔记本待机短路维修 图5


  那么这边说的是图纸问题:

  1.0版本跟0.2版本图纸是一模一样的,每个硬件元件对比都一样,所以没必要纠结电路图版本问题。

  还有BIOS是不通用的

  1.0版本的BIOS跟0.2版本BIOS不通用,特意试过。BIOS1.0版本要对应一张贴纸来刷,不要无脑的刷,不然没用【BIOS用的编程器读取下来】。


联想小新Air13IWL笔记本待机短路维修 图6


  开机测试,完美亮机。显卡驱动之类、风扇一切正常,故障排除,维修到此结束。


联想小新Air13IWL笔记本待机短路维修 图7
