维修宏基5560不充电

更新时间:2014-11-05 17:01:43

板号:纬创JE5



故障:这是一个同行他自己刚给客户买的新板,他自己换好后,发现充不了电才拿来给我修,病状是这样的,单用适配器和单用电池能开机,电池和适配器同时插上时,充电指示灯不亮,进系统后发现电池处于放电状态,系统也没有认到适配器插入,但是可以看到0.6几安的电流。

   这种情况一般是EC的适配器插入识别信号出了问题,所以拆机后就沿着这个思路检查发现PQ4002不见了,PQ4002的第6脚就是给AC_IN#的适配器检测信号,第5脚又是充电开启信号,这东西不见了,那肯定不充电,如下图位:


   这是个6脚的双N复合管,2脚是充电芯片的适配器检测输出信号ACOK,这个高电平的ACOK信号会控制PQ4002内部导通将6脚AC_IN#拉低,通知EC适配器已经插入,如果EC识别到电池电量,将会发出CHG_ON#信号给PQ4002第5脚,继而控制PQ4002内部导通。

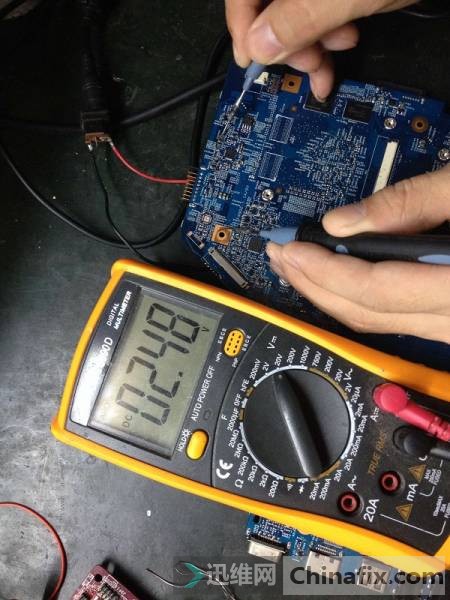

将PWR_CHG_CE拉低,通知充电芯片打开内部PWM模块,给电池充电。当这个PQ4002掉了之后,AC_IN#信号内EC内部上拉为高电平(将近2.5V),如下图:

AC_IN#信号变成了高电平后,表示适配未插入,系统将认不到适配器的存在,所以充电电路也不工作,立即从料板中找了个双MOS管装上,如下图:

装好后进系统正常充电,充电指示灯也亮了。

   总结:平时不都说“EC的适配器插入检测信号AC_IN/ACIN/AC_IN#是EC的待机条件之一,如果不正常,会导致不触发,那为什么还能开机进系统呢?仔细看完整个EC的引脚,发现EC也只有这么一个适配器检测信号,所以我看这事也不是绝对的,这理论也得改改了
