宏基V3-571G 不开机 维修展示

更新时间:2015-11-23 12:02:10

笔记本型号:宏基V3-571G

板号:LA-7912P REV:2.0

芯片组:SLJ8C

显卡型号:N14M-GL-B-A2

故障描述:不开机

解决方法过程:进水\有轻微腐蚀

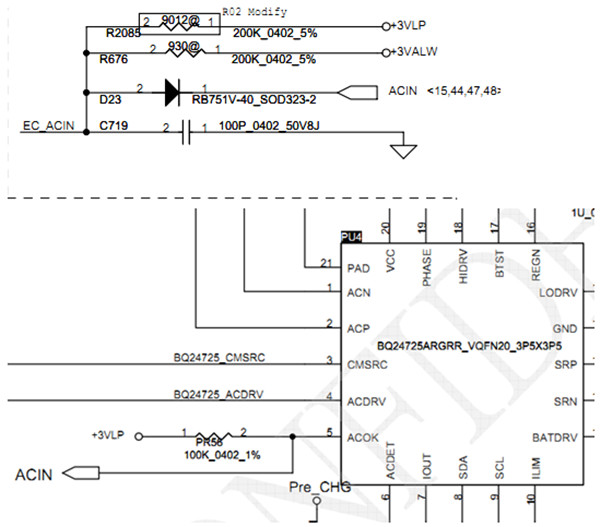

1、插电无待机电流,测EC待机条件时发现110脚EC_ACIN没电压,此信号与D23正极相连D23负极与PU4的5脚相连,测PU4的条件都正常.且PR56的上拉3V电压也正常,更换PU4后,ACIN为3V正常了。此时待机电流为0.01A,按开关触发电流上到0.06A左右掉电,掉电后不能再次触发,掉电后连待机电流都没有了,实测连待机的线性3V,5V都没了,看来是触发后保护了。

2、最后查出是显卡供电PU14的17脚没有VIN电压,实测PR228一端有19V,一端只有不到1V电压,仔细看PR228有发黑的痕迹,看来是PR228电阻损坏了,更换PR228后PU14的17脚也有19V供电了,按开关触发电流上到0.19A几秒后掉电回待机状态,此时还未装CPU。CPU\内存测试电流上到1.1A,外接不显,只有裸板没有屏线测试.这主板BIOS可能默认不支持外显,测JLVDS1屏线接口的10\11脚EDID已有波形.此板修复到此为止.
