迅维培训教你示波器连杀3片待机保护问题！
迅维实地笔记本理论课实际演示示波器抓滤波不良
- ]! g6 R9 u/ N" o1 G1 |7 T虽说是理论课，但我们几乎天天手里都有板哦
+ \$ f6 i# |5 ?) f- ^9 k" c$ I, g比如今天这块，蓝天W24V0
- ]! g6 R9 u/ N" o1 G1 |7 T虽说是理论课，但我们几乎天天手里都有板哦

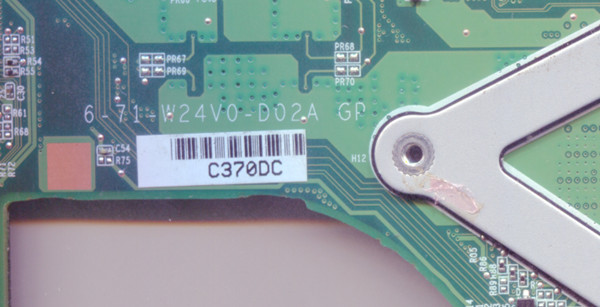

+ \$ f6 i# |5 ?) f- ^9 k" c$ I, g比如今天这块，蓝天W24V0
故障为待机电流有时0.005，有时又正常。
. X5 K/ F. j! ?2 q待机电压3.3 5V有时有，有时无)
开始测了待机芯片的供电开启都正常，判断要么是保护要么待机芯片坏
操起示波器直接干！
-------------------------------------------------------------
第一片：待机电流0.005

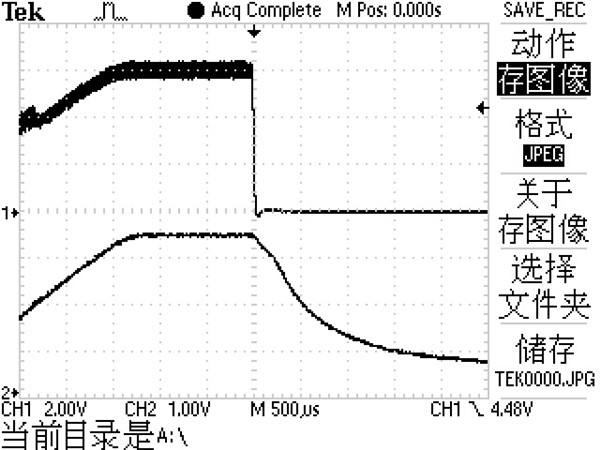

- H0 j1 b6 M& Q6 ^+ t双通道单次触发对比 发现5V先掉，而且滤波不良

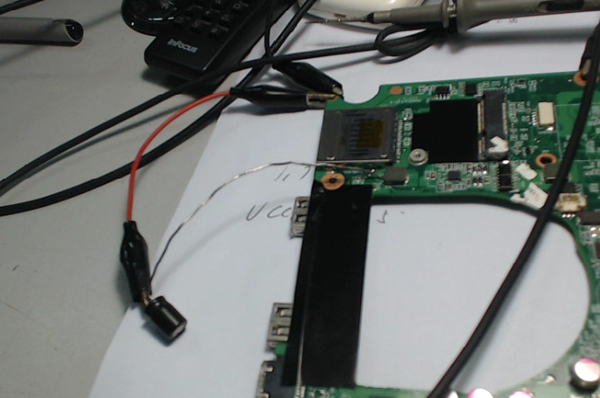

为看个清楚。先把电容飞根长长的线
再看波形，滤波好了很多，但还是有一浪一浪的。。

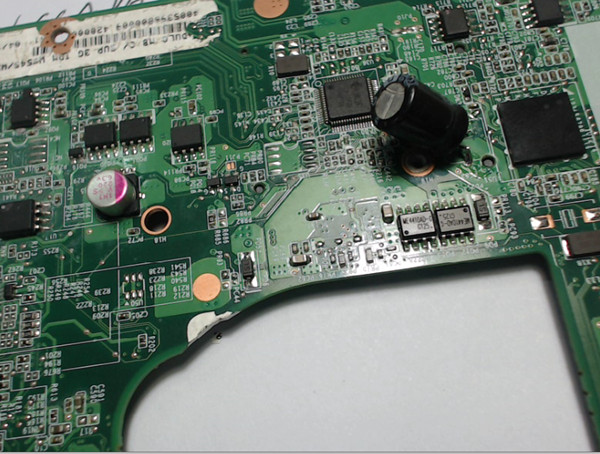

把电容直接装上

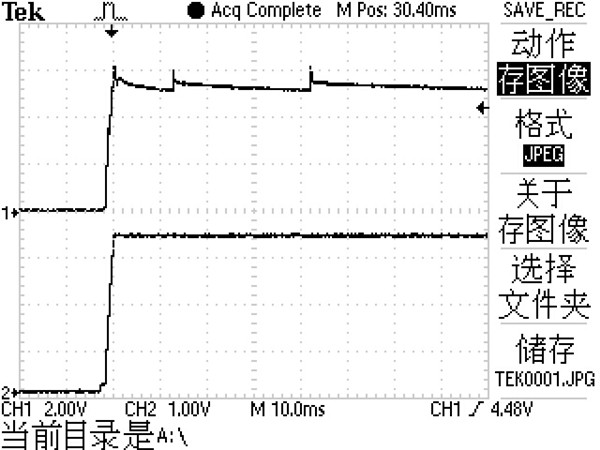

波形完美，修复~
第二片：待机电流0.005

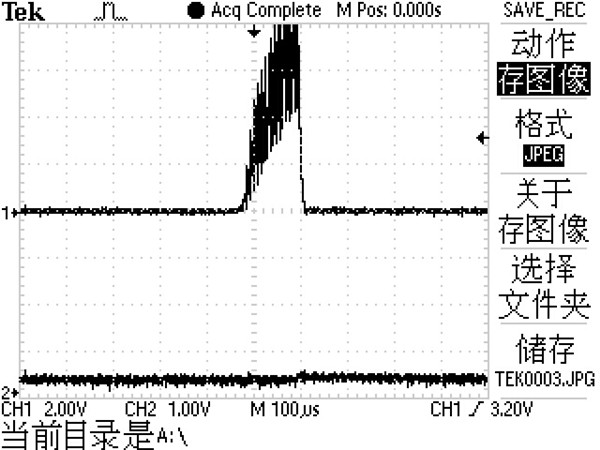

8 X g$ ]/ r! O1 {- c: V8 [, s% F双通道继续上，发现5V波形好大好大。。。比第一片更严重
直接换电容解决
第三片：待机电流0.005

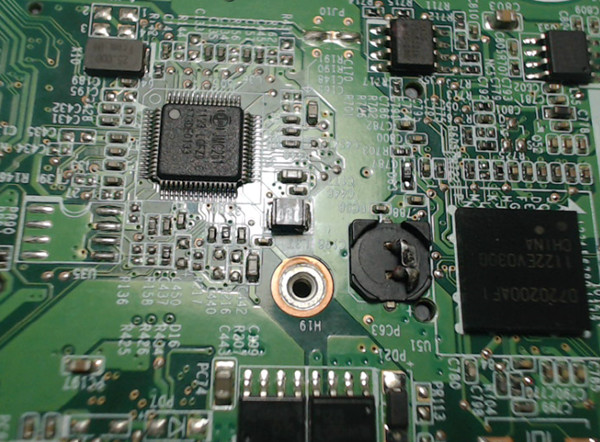

1 U2 i: |' ?8 s, M5 tNND电容掉了，还2个脚搭一起了

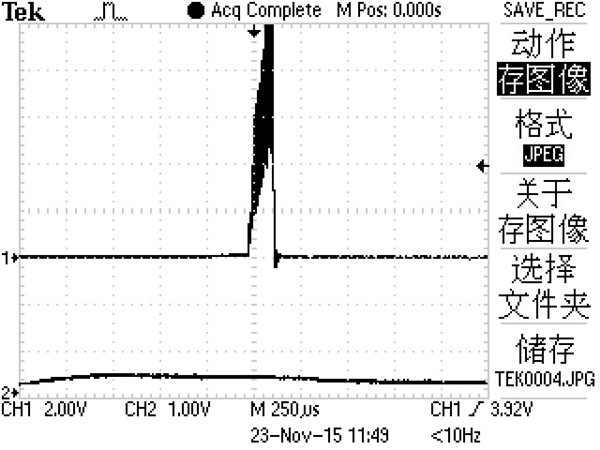

不急着换，先看看什么波形来着
干完，药到病除。
