联想f41开机黑屏的维修方法
更新时间:2015-12-01 09:58:58
近日,迅维培训部月饼老师讲授了这样一个实例:联想f41,板号为LA-3541PREV 2.0,芯片组为965,显卡型号G86-730-A2,故障为开机黑屏。
月饼老师的解决过程如下:

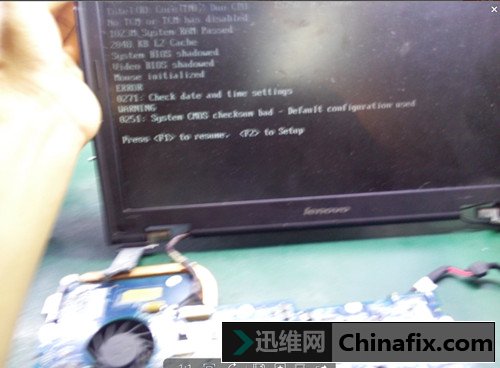

开机电流上到1.2A黑屏,测屏线接口屏供电,背光开启都正常,换屏换高压条后现像一样。查显卡的供电,时钟,复位都正常。打北桥到显卡的PCIE总线的耦合电容都正常打屏线接口LVDS的值也都正常。用示波器打LVDS波形有组波形不正常。重植后回复正常,问题得以解决。
开机电流上到1.2A黑屏,测屏线接口屏供电,背光开启都正常,换屏换高压条后现像一样。查显卡的供电,时钟,复位都正常。打北桥到显卡的PCIE总线的耦合电容都正常打屏线接口LVDS的值也都正常。用示波器打LVDS波形有组波形不正常。重植后回复正常,问题得以解决。
