接口电路检修教学课件




键盘鼠标不能用的检修:
1:查5V;
2:打值数据线和时钟线,偏低则电容或I/O坏,偏高则断线或I/O坏;
3:更换上拉排阻、I/O

并口不能用的检修:
1:打值数据线,允许值偏差30左右,值偏低则电容或I/O坏,值偏高则断线或电阻、I/O坏。
2:更换I/OCOM口不能用:

1:打值检查是否断线,线路电容是否漏电;
2:换75232/75185、换I/O;
3:检查I/O的LDRQ#/SERIRQ#

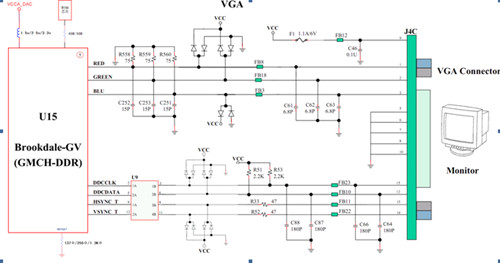

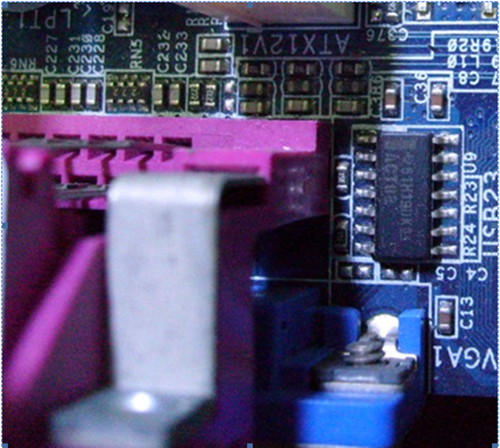

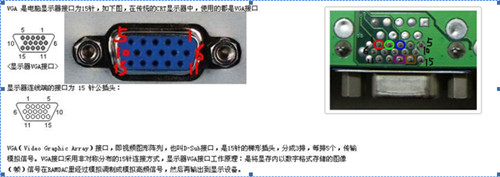

集成显卡的检修:
1:显示器黄灯,喇叭提示未找到显卡–>查北桥的集显时钟、刷BIOS
2:显示器黄灯,喇叭提示找到显卡–>查北桥的VCCA_DAC,查行场信号,接口接触不良
3:显示器绿灯,灰屏–>查1、2、3脚R、G、B信号(取下75欧姆电阻后,打值500左右)
4:显示器绿灯,缺色/偏色–>查RGB其中某个信号故障(取下电阻后打值)
5:花屏–>换内存,检查北桥供电,散热,换北桥。
6:其他异常,检查REFSET电阻、北桥周边滤波电容、集显时钟、换北桥。


USB



USB不能用的检修:
1:检查接口5V供电,接地
2:数据线打值500左右
3:检查南桥48M时钟(SIS是12M晶振)
4:检查南桥V5REF,V5REF_SUS供电
5:检查南桥周边精密电阻(Intel:35x,Via:5.6K)
6:换南桥

IDE

IDE接口检修:
1:清CMOS,清洁插槽
2:测1脚复位5v
3:信号线打值(找同芯片组对比)
4:刷BIOS
5:换南桥
SATA

SATA接口检修:
1:清CMOS,清洁接口,检查南桥旁零件有无掉件,烧坏
2:耦合电容测容值10nf左右
3:测电容靠近南桥一端的对地值(200-300,红黑表笔接地各测一次)
4:检查南桥旁边的精密电阻阻值是否正常(Intel:39x,其他芯片组阻值不定)
5:检查南桥的SATA控制的时钟(INTEL:时钟芯片发出的100M,Via/Ati:南桥旁25M晶振)
6:换南桥


FAN

风扇检修:
1.不转:2脚无电,跑线
2.转,检测不到 :3脚跑线
