笔记本宏基4738g开机掉电维修案例展示

更新时间:2015-12-10 16:12:43

笔记本型号:宏基4738g

板号:ZQ9

芯片组:HM55

故障描述:开机掉电
解决办法:
     今天早上,一个过去一起学习的同学从家里带过来一块宏基4738G的主板,板号是DA0ZQ9MB6C0 REV C上可调电源,按开关电流有时到0.2掉电有时到0.5掉电。对比HWPG  SUSB#   RSMRST  SYSPWROK  PM_THRMTRIP# 等等,发现SUSB#先掉。

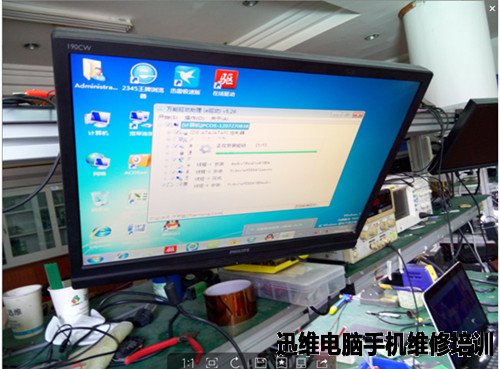

    又查了桥的二极电压也都正常,而且波形也很平稳。一时间没有办法。突然想到拉低SYS_PWROK试一下,拉低后不掉了。看来SYS_PWROK前面正常,后面的时序出现了问题。于是向后面查当拆掉U7后不掉电,电流到0.6A.于是就找了一个0欧的电阻,把R249补上后也不掉电,电流上到0.8A不跑马,测PLTRST,CUPRST都已经出来并且有读取BIOS的动作,SMBUS没有动作,于是刷上自己之前备份的BIOS正常亮机。进系统测试正常。此机修复。
