联想G450用电池不能开机维修

  型号:联想G450
  故障描述:用电池不能开机
  解决方法:

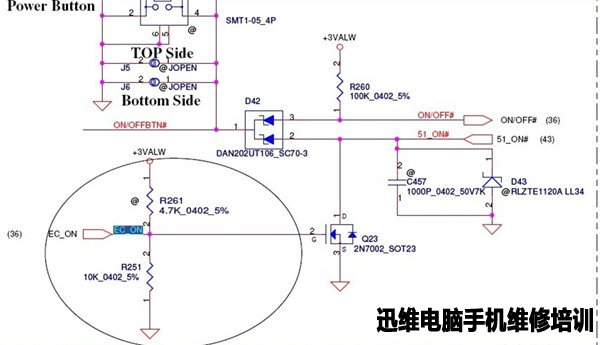

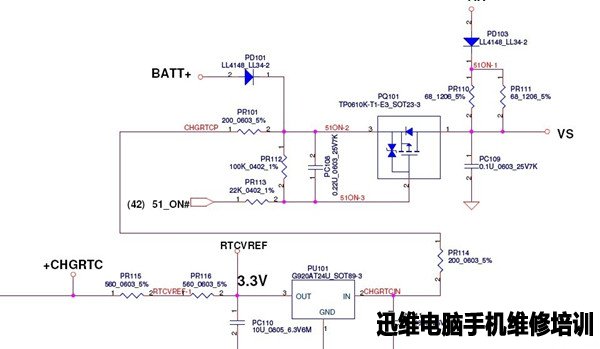

  G450是卖出去的板子,客户说用电池不能开机,又发了回来,仁宝的电路我还是比较熟悉的,拿到板子就开工,实测用电池的时候公共点有电压,没有3/5V,(这个时候当然没有,要触发以后才有),于是飞条线在触发点上去触发,能触发,但是一下就掉了,灯闪了一下,此机器用适配器正常那就不考虑后面有问题了,问题就在这里了,回顾一下仁宝的时序,如下两图:





  当按下开关,on/offbtn#拉低51_on#,然后51_on#使PQ101导通,那么BATT通过PQ101产生VS电压,有了这个VS电压,3/5v待机电压产生,EC得到供电然后发出EC_ON,EC_ON到Q23的G级持续拉低51_on#,那么这样就3/5持续不会断了,但是我这个怎么就不行呢,经查得EC_ON是到了Q23的G级但是Q23却不能被导通,换一个管子,该机用电池正常点亮,故障完美解决!

  联想G450相关维修主题帖:https://www.xinxunwei.com/bjbwx/12206721.html
