iPhone5S 开机不显示维修案例


  机器型号:iPhone5S

  故障现象:

  手机进水后,开机不显示,修复后指南针不能用。

  维修过程:

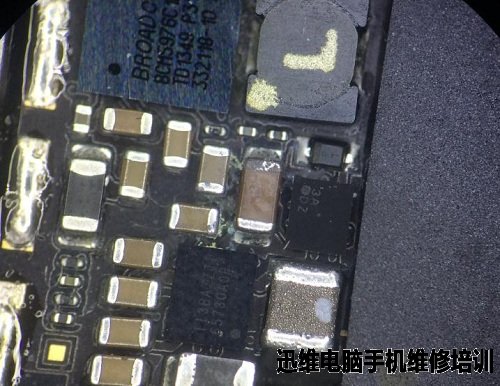

  拆下主板上屏蔽罩,发现有多处进水。背光与显示供电IC旁边有明显进水痕迹。

iPhone5S 开机不显示维修 图1
iPhone5S 开机不显示维修 图1

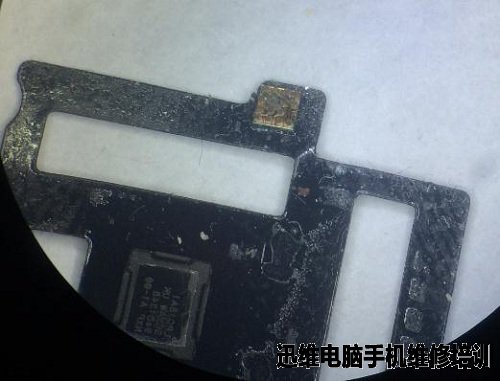

  撕掉黑色塑胶后指南针芯片也掉了,附近有明显进水痕迹。

iPhone5S 开机不显示维修 图2
iPhone5S 开机不显示维修 图2

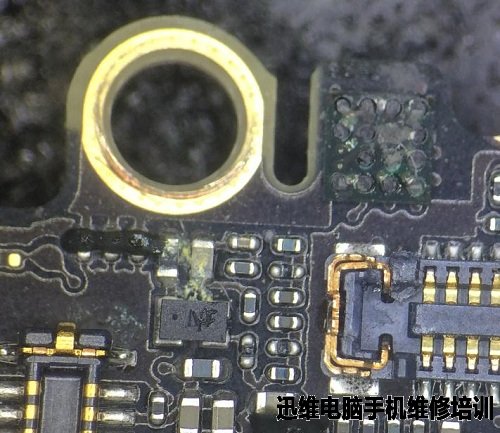

  指南针芯片粘在胶纸上,如图:

iPhone5S 开机不显示维修 图3
iPhone5S 开机不显示维修 图3

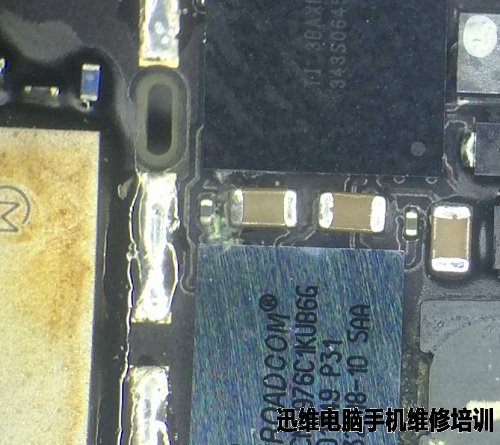

  触摸IC附近也有进水痕迹,如图:

iPhone5S 开机不显示维修 图4
iPhone5S 开机不显示维修 图4

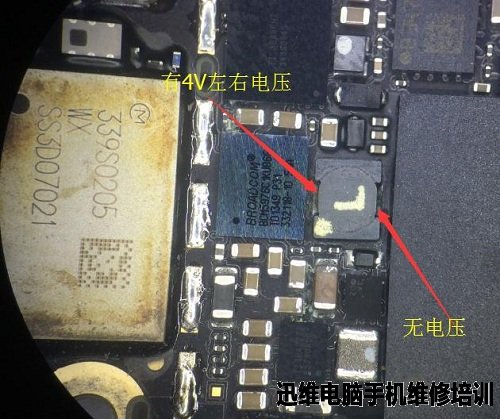

  先整板清洗,然后修不显示故障,上电测量,发现L3电感一端有电压,一端无电压,此电感为背光升压电感。

iPhone5S 开机不显示维修 图5
iPhone5S 开机不显示维修 图5

  更换此电感后试机发现还是不亮,测量周边小元件,没发现异常。刚好手上有拆下来的背光与显示芯片,索性将背光芯片与显示芯片全部更换,试机顺利亮机。

  测试指南针肯定是不能用的,其它各项功能均正常。更换指南针芯片后,整机包括打电话测试一切正常,故障到此修复。


————完————
