acer笔记本4738g 开机不触发——迅维维修案例展示

更新时间:2015-12-24 14:20:30

笔记本型号:acer笔记本4738g

板号:DA0ZQ9MB6C0 REV C

芯片组:HM55
显卡型号:216-0774211

故障描述:不触发

解决办法:
   acer笔记本4738g,板号 DA0ZQ9MB6C0 REV C接稳压电源,电流为0.006,按开关不触发,据客户描述他修过待机,换过EC刷过EC和桥的程序。S5-ON 没有发出。前几天修过一台,原机EC是NPCE781LAODX被客户换成了NPCE781BAODX.,正好我们这边备料有就换了一个原来的上去。查EC的待机条件。

待机供电 3VPCU时钟在待机时是没有的,触发之后才有。

复位低电平进正常的,在这个地方我纠结了一会。

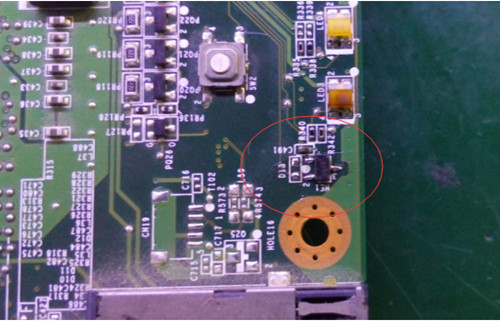

适配器检测信号 ACIN 正常, LID591#低电平不正常,查LID591#发现LID快关被拆掉了。补上如图


104.44脚的两个基准电压也都正常。抓EC ROM的1 6 5 2波形都正常。
查开关到EC的NBSWON#为低电平,打值正常,判断是EC ROM有问题。

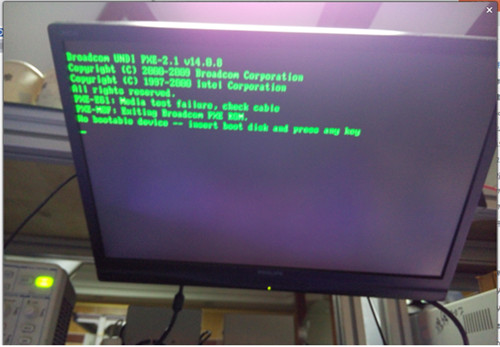

刷了自己备份的BIOS后触发正常。装上CPU 内存后顺利亮机。
