联想Z460时亮时不亮维修案例

更新时间:2016-12-27 14:03:20

  机型:联想Z460

  板号:LA-5751P

  故障:时亮时不亮

  维修方法/过程:

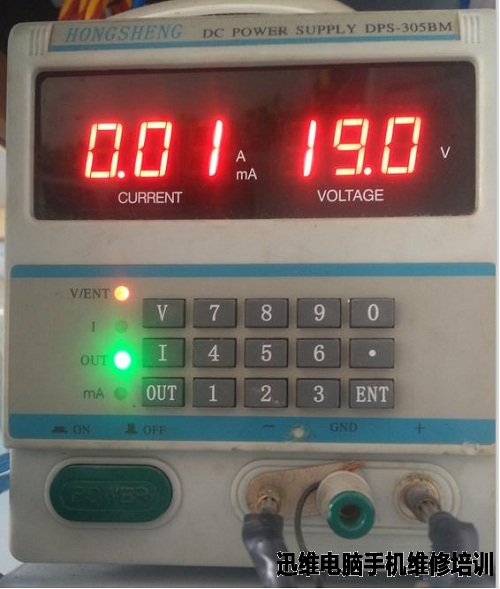

  接修一台联想Z460笔记本,客户送修时电流为0.57。经客户描述到别的地方维修过同行说是内存问题,客户自己买了一根内存。还是不能点亮,偶尔能亮偶尔不能亮。

  拆机,主板型号LA-5751P,先按照客户说过的吧,先查内存供电,用示波器测得电感前端为10V,这种现象可能是芯片,也有可能是自举电容,也有可能是MOS管导通不良。先易后难的维修思路,先换了个上管,上机再用示波器测试,可以达到19V了,到这里维修经验不足的以为就这样好了,可是原来的管子用万用表测试没问题,换回去又可以了,还是先给它换了吧。装机测试没问题,到第二天开机又是老样子了0.57A。


  测量内存供电正常,桥供电正常,测到CPU供电的时候没电压,找到CPU电源管理芯片,测条件。

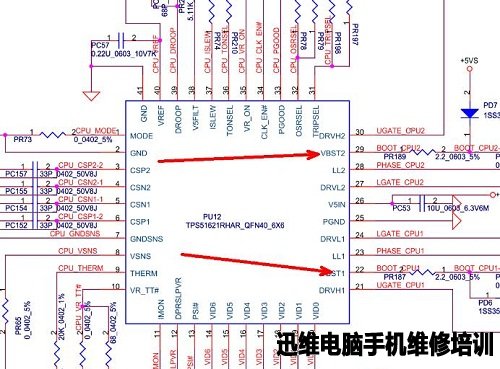

  箭头所指的地方电压不稳定,高的时候3.3V,低的时候0V,这明显不对了,这是由5VS提供,是个二级电压,运气比较好这个板子有图纸和点位。很快找到了5VS的来源,刚要测的时候突然待机到0.18,测5VS正常了,二级电压提前出来了,可以开机了。

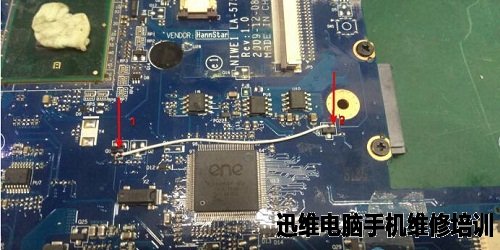

  这几问题基本可以判定中间板层断线了,所以时好时不好,SUSP断开的时候,场管G级悬空,为无穷大,将19V拉低,二级电压出不来,偶尔能接触上电压有一点过去(0.3V)所以界定为低电平,管子截止,二级电压提前出来,飞线。


  飞线后待机回到正常。

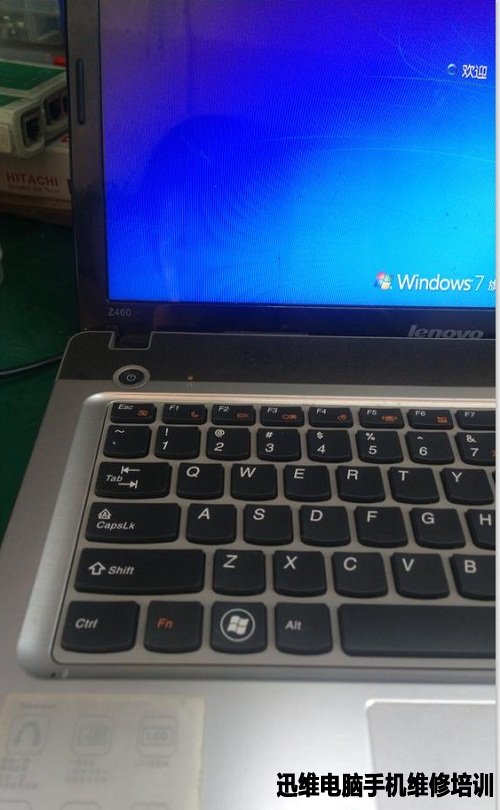

  装机点亮。


  测试没问题,到此维修结束!
