中盈NX500针式打印机打印头拆解及断针修复过程

  打单据的中盈NX500,打印时色带老是乱跑,托一熟人送去修理,拿回来时色带正常,结果发现打印头断了一根针。送修前自己测试过,肯定是没有断针的,估计是维修师傅换了我的打印头,使用起来倒也没什么问题,就是有点缺少笔划,看着不爽。搜索了很长时间,想自己试试。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图1)

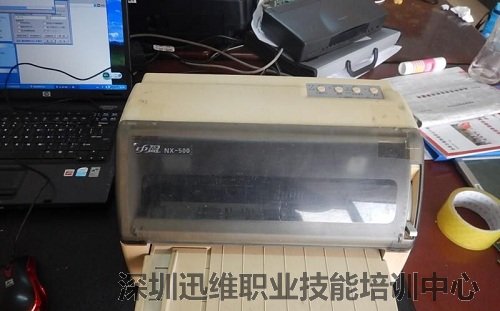

  首先拆下透明盖板,将调节纸厚的拨杆调到最高处,移除色带架、进纸托盘。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图2)

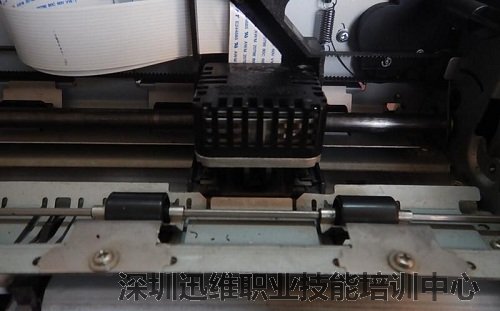

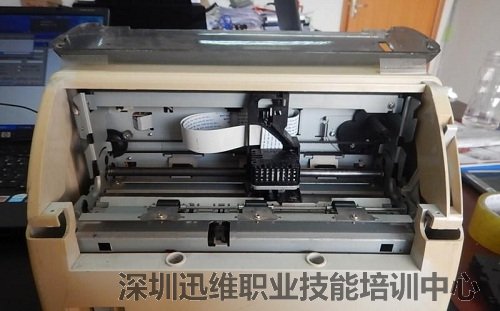

  将打印头移动到图中的凹槽处,拆下打印头底部的两颗螺丝。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图3)

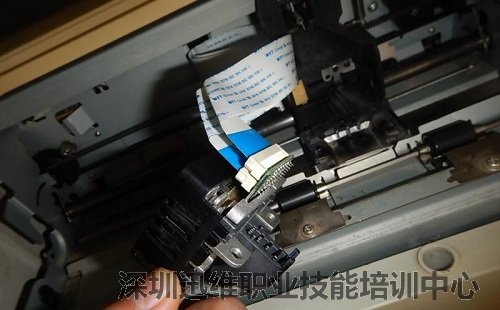

  小心地拿出打印头,拔下两根电缆。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图4)

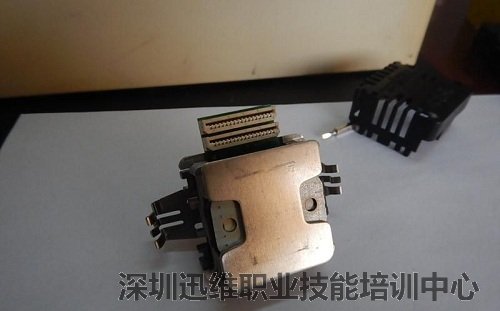

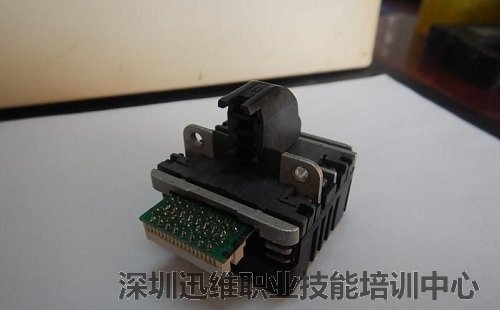

  这就是打印头。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图5)

  取下打印头塑料保护盖。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图6)

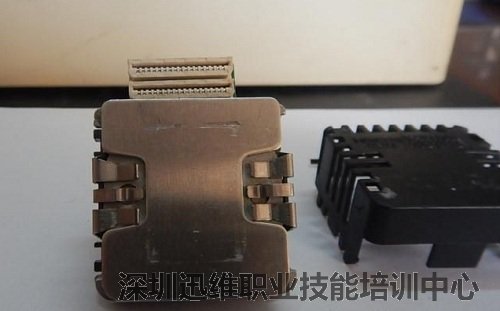

  打印头两边各有一个卡扣,用手向外掰开。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图7)

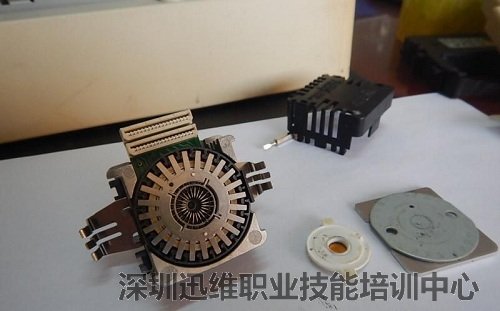

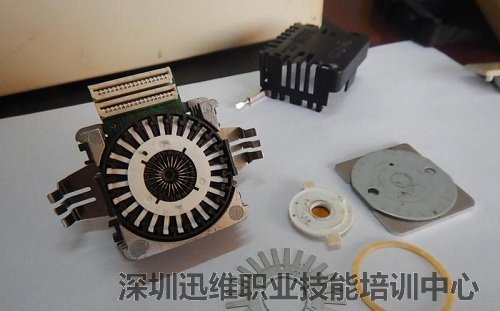

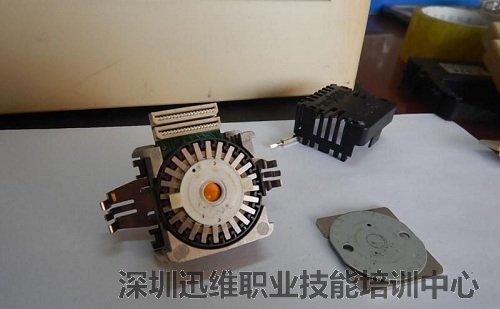

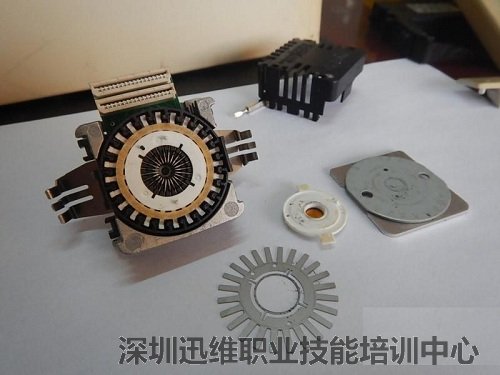

  取下盖板,以下是换打印头的照片。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图8)

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图9)

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图10)

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图11)

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图12)

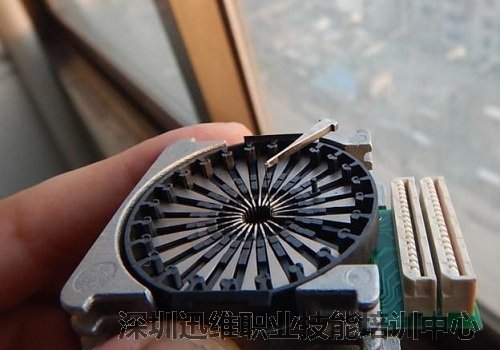

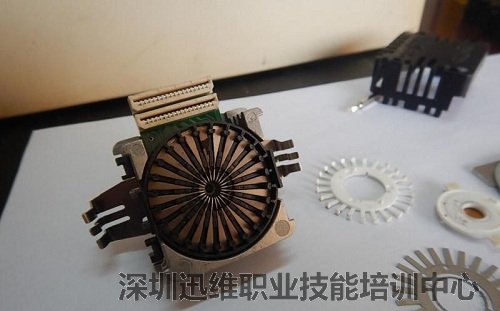

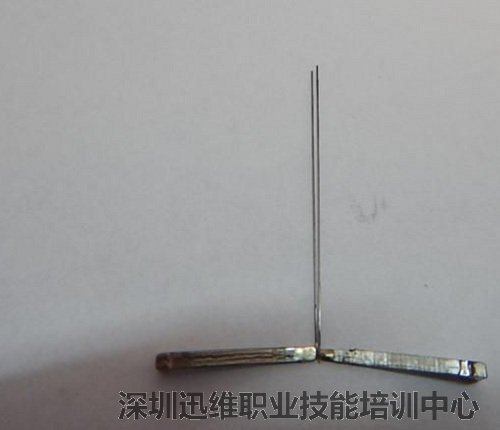

  打印头也不是太复杂,就是24个铁块上焊着1根针,估计是靠电磁体吸引铁块,针就撞击色带了。不知道序号和位置,只好用手按按,很快发现一根明显比其他的短。我在淘宝上买的针,跟坏的放在一起对比一下,只是短了一点点而已。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图13)

  将新的针插入打印头,一定要非常小心。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图14)

  针装好后按拆解顺序复原打印头,新装上的针比原来的长一点,拿出我的磨刀宝贝磨掉一点。将所有部件装回打印机,连接电脑,来测试一下。

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图15)

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图16)

中盈NX500针式打印机打印头拆解及断针修复过程
中盈NX500针式打印机打印头拆解及断针修复过程(图17)


  打印正常,中盈NX500针式打印机打印头断针修复成功!
