爱普生VP4300针式打印机不进纸维修案例

　　机器类型：针式打印机

　　机器型号：VP-4300 与国内的DLQ3500外观很像

　　故障现象：进纸后会退出（不进纸）

　　爱普生VP4300针式打印机不进纸维修方法／步骤：

　　经查证此型号为日本型号，打印头为48针，目前国内市面上常见的针式打印机为24针，48针相对来说是比较少的。

　　实物图如下：

　　机器面板为日文，如下图：

　　打印头与下图：

　　此机器之前是正常使用的，后被学员拆过一次后，就出现不进纸的故障，不进纸一般为进纸传感器的问题，进纸传感器位置如下图：

　　因针式打印机拆机比较简单，此处只标示拆机该注意的地方，螺丝取掉后，拿下机器外壳，要注意控制面板排线一定要拔掉，如下图：

　　机壳拆下后，机器内部结构如下图：

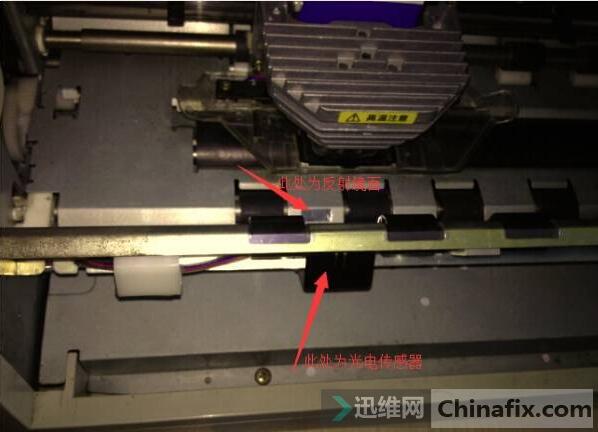

　　拆开机器后，观察此传感器为光电反射型的传感器，传感器上有一个发光元件，一个光敏元件，在机架上有一个类似反射的镜面。如下图：

　　反射镜面近景如下图：

　　仔细观察，此反射镜面有被动过的痕迹，反射镜面实际为一个反光膜，重新贴过后，发现放纸张进入，有进纸动作，但是进入后又把纸张退了出来，以为是没贴好，或者是镜面脏，或传感器脏，都一一做了一次清洁，上机测试，发现故障依旧，因为上课比较忙，放了好长一段时间，空闲时，再次测试时发现纸张每次进入到打印头下方时，就退了出来。打印头下方有两个传感器，记得是用来检测纸张纸头的位置，位置如下图：
