做工扎实用料讲究 中兴V5 Max完全拆解

更新时间:2016-01-04 11:24:27

  在当今的国内手机市场,千元机凭借实惠的价格和完全满足日常使用的的配置,赢得了很多用户的青睐。而千元机也已成为各大小手机厂商必争的“战略要地”,在拼完价格和配置之后,做工也日渐受到重视。作为国内重量级厂商,中兴在千元机方面也颇有看点,中兴V5就是专门开辟出来的千元机系列,凭借5.5英寸主流尺寸和双卡双待双4G的优势成为千元机市场的中流砥柱。那么这款手机的做工如何呢?本次就通过拆解,对这款手机的内部结构做一个详细了解。

中兴V5 Max拆解
图1

  中兴V5 Max总体外观设计上延续了中兴V5的简约风格,配备当前主流的5.5英寸IPS高清大屏,可以单手握持,不过单手操作还是有些不便,由于采用了OGS全贴合技术,所以在熄屏时,屏幕纯黑。

中兴V5 Max拆解
图2

  屏幕分辨率为高清级别的1280×720,亮屏后,显示清晰,结合OGS全贴合技术带来的高透光性,整体显示效果良好。

中兴V5 Max拆解
图3

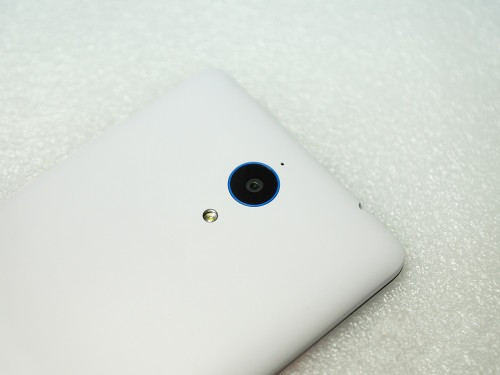

  在背面的设计上,中兴V5 Max做了改进,摄像头设计上摒弃了之前的“火山口”造型,改为平面设计,摄像头不再凸起,不仅看起来更加美观,也降低了摄像头受到摩擦的可能性。


中兴V5 Max拆解
图4


  事实上,可以打开后盖的设计降低了中兴V5 Max的拆卸难度,我们只要把固定中壳的螺丝全部取下即可看到主板了。。

中兴V5 Max拆解
图5

  需要注意的是,中兴V5 Max中壳固定的螺丝采用六角形设计,一般的螺丝刀无法打开,我们要使用专用螺丝刀,这其实也降低了普通用户私拆的可能性。

中兴V5 Max拆解

图6

  当然为了进一步的防止私拆,中兴V5 Max还有一颗贴有易碎贴纸的螺丝,它的存在也是警示用户不要私自拆解手机,否则会丧失一年免费保修的权利。

中兴V5 Max拆解
图7

  依次取下固定中壳的螺丝,我们就可以很轻松的取下中壳了。说实话,中兴V5 Max的中壳固定其实是很严密的,不过使用专用的翘片工具依然可以轻松打开它。

中兴V5 Max拆解
图8


  固定中壳的螺丝不多不少正好10个。

中兴V5 Max拆解
图9

  中兴V5 Max的中壳给人的第一感觉是很清爽,仔细观察的话其实还是有不少组件镶嵌在它之上的。

中兴V5 Max拆解
图10

  图为中兴V5 Max中壳下面零部件特写,左下角是扬声器模块,它的右上方是振动马达。

中兴V5 Max拆解
图11

  打开中壳之后,中兴V5 Max的主板立马呈现在我们眼前。和nubia系列手机一样,中兴V5 Max采用的也是黑色的PCB板,经常研究硬件的人都了解,黑色的PCB板一般都比绿色、蓝色的质量好。

中兴V5 Max拆解
图12

中兴V5 Max拆解
图13


  为了照顾主板的稳定性,中兴V5 Max在主板上也放有4枚螺丝用以固定。下面我们把它们拧下来,然后再把所有和主板链接的排线全部断开。

中兴V5 Max拆解
图14

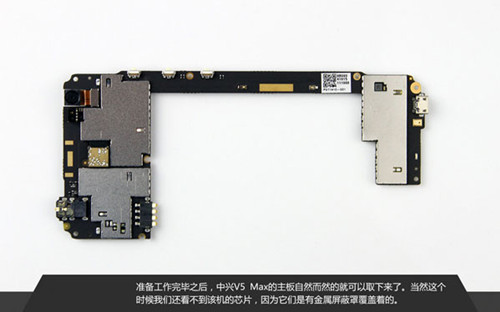

  准备工作完毕之后,中兴V5 Max的主板自然而然的就可以取下来了。当然这个时候我们还看不到该机的芯片,因为它们是有金属屏蔽罩覆盖着的。

中兴V5 Max拆解
图15

中兴V5 Max拆解
图16

  取下主板之后的屏幕面板异常的清爽,除了排线之外没有任何零部件。


图17

  下面我们要做的就是取下屏蔽罩了,毕竟芯片才是今天的主角。

中兴V5 Max拆解
图18

  在中兴V5 Max主板上还有一些可以拆下来了组件,比如前后摄像头。

中兴V5 Max拆解
图19

  下面重头戏上演,我们看一下中兴V5 Max的芯片吧。首先图中这枚是高通骁龙MSM8916四核处理器芯片,它隶属于骁龙410系列,属于64位架构芯片。

中兴V5 Max拆解
图20

  这枚是高通WTR1605L射频芯片,这枚LTE芯片将使用28nm工艺打造,这意味着其能耗将进一步降低,也正是因为有了它,这款手机才支持4G网络。

中兴V5 Max拆解
图21


  图为SKYWORKS 77753的wifi模块。

中兴V5 Max拆解
图22

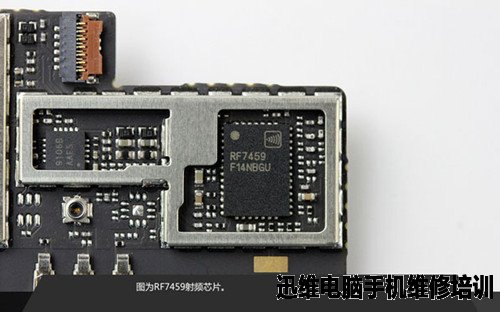

  图为RF7459射频芯片。

中兴V5 Max拆解
图23

  WCN3620无线模块。

中兴V5 Max拆解
图24

  为了进一步提升耐用度,中兴V5 Max的侧边按键摒弃了以往的结构,采用独立镶嵌主板上的设计。

中兴V5 Max拆解
图25

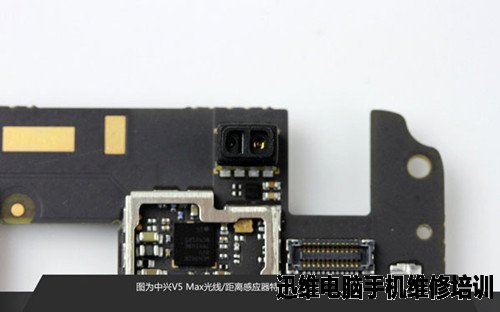

  图为中兴V5 Max光线/距离感应器特写。

中兴V5 Max拆解
图26

  3.5毫米耳机插孔。

中兴V5 Max拆解
图27


  mirco SD扩展卡槽。

中兴V5 Max拆解
图28

  手机顶部的降噪MIC特写。

中兴V5 Max拆解
图29

  mirco USB接口特写。

中兴V5 Max拆解
图30

  值得一提的是,中兴V5 Max后置1300万像素摄像头是美细耐斯(上海)电子有限公司生产的。

中兴V5 Max拆解
图31

  中兴V5 Max拆机全家福。

中兴V5 Max拆解
图32

  通过本次拆机,我们可以看到中兴V5 Max用料讲究,做工扎实,边缘合缝严密,扣件非常紧密。与此同时,中兴V5 Max拆卸和组装非常方便,只要有专业工具,拆起来比较容易,便于维修。综合来说,中兴V5 Max在千元机里是一款良心之作。
