iQOO 7拆解图文教程

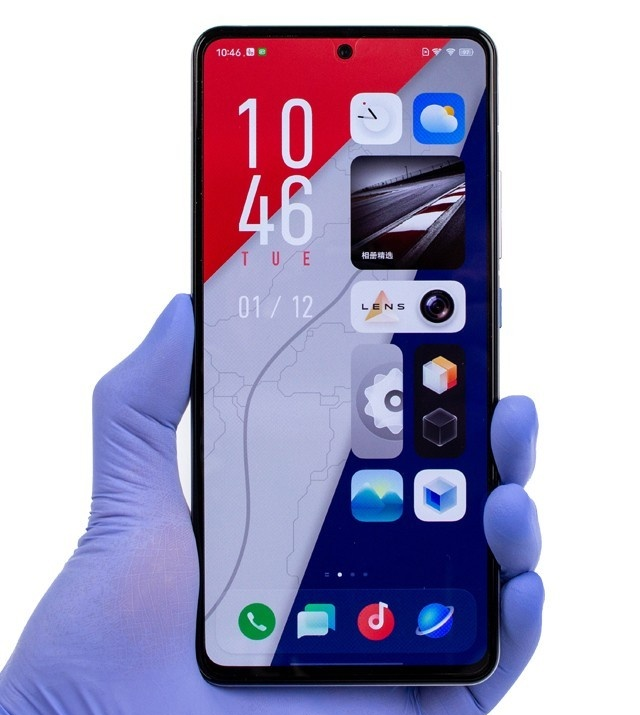

1月11日iQOO 2021年首款旗舰手机iQOO 7正式亮相，采用三星120Hz高刷AMOLED居中挖孔直面屏设计，骁龙888处理器，搭载了增强版LPDDR5和UFS3.1存储规格，4000mAh电池,采用双电芯设计支持FlashCharge 120W超快闪充技术。下面我们通过iQOO7拆解，看看它的内部结构，以便日后维护维修。
iQOO 7拆解方法/步骤：

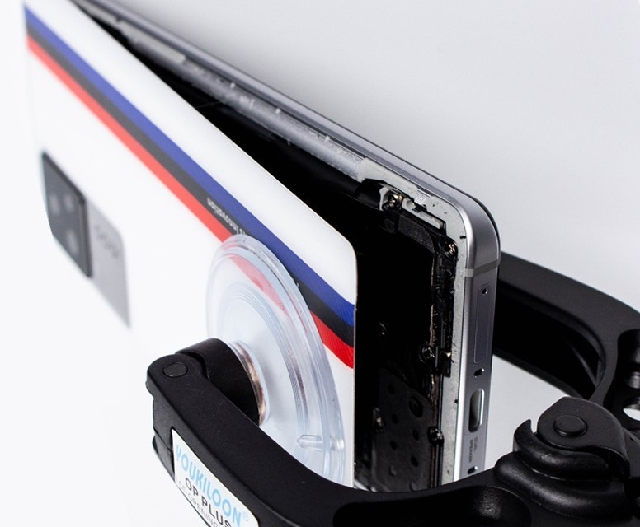

加热后,使用吸盘吸住背壳下部,拉出缝隙后拆下玻璃背板。
iQOO7机身背壳内部的居中位置和后置摄像头部分都配置有缓冲泡绵,并且散热膜覆盖了机身内部的大部分位置,机身上下两个部分也分别设计有缓冲泡绵。

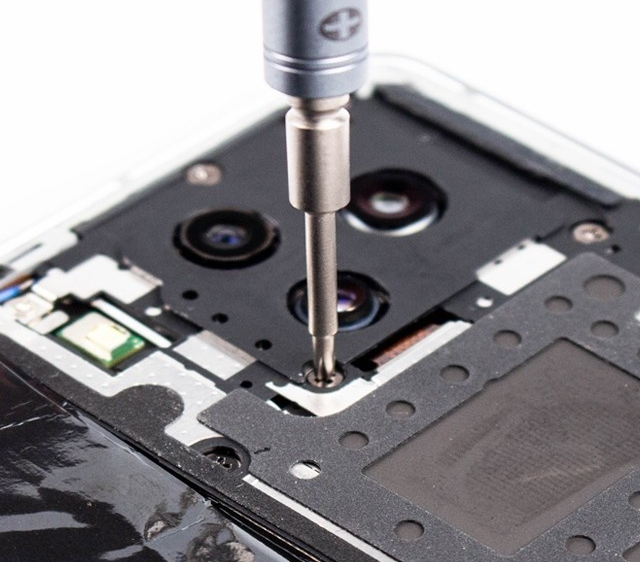

iQOO7采用了常规的三段式内部构成：主板、电池、副板。下面先拆下主板盖板。

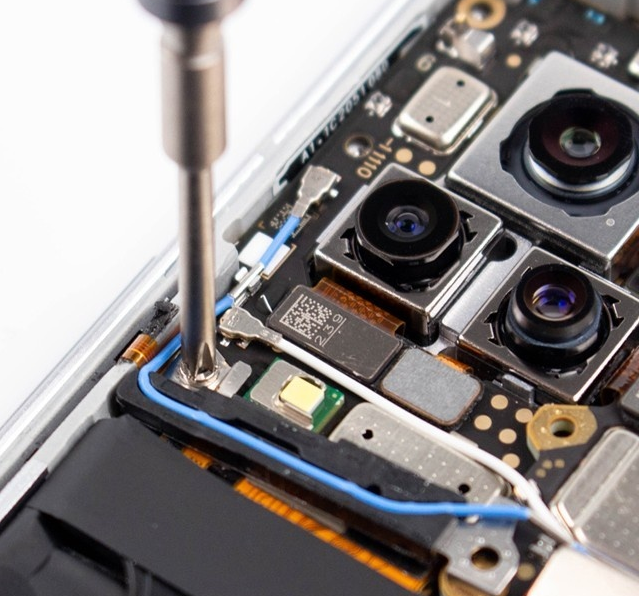

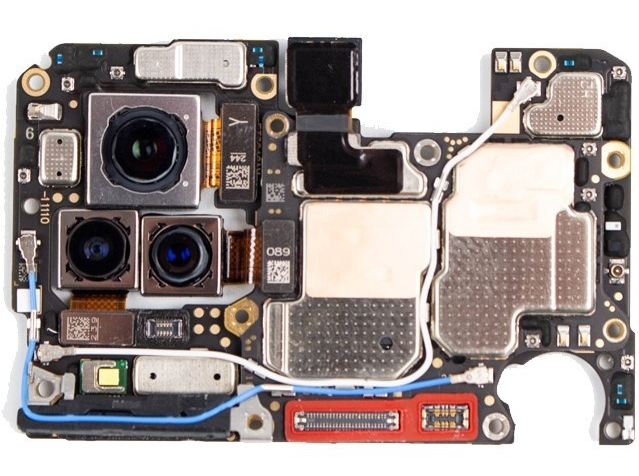

继续拆卸主板，主板特写。

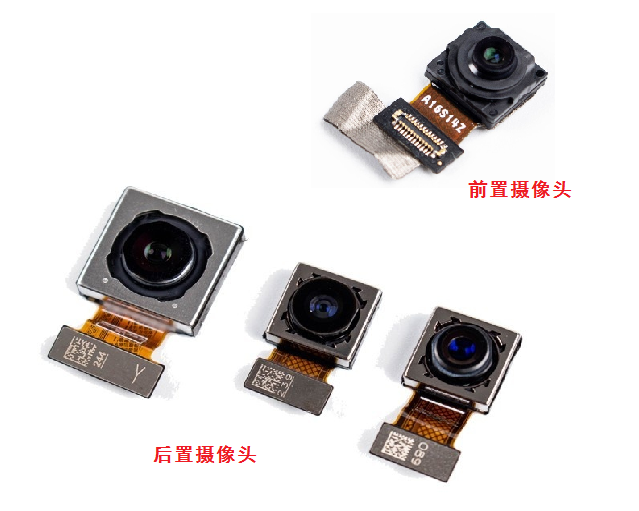

前置摄像头像素:1600万型号:S5K3L6
后置三颗摄像头：主摄镜头:4800万像素IMX598支持OIS；超广角镜头:1300万像素S5K3P92X；长焦镜头:1200万像素S5K3L6。

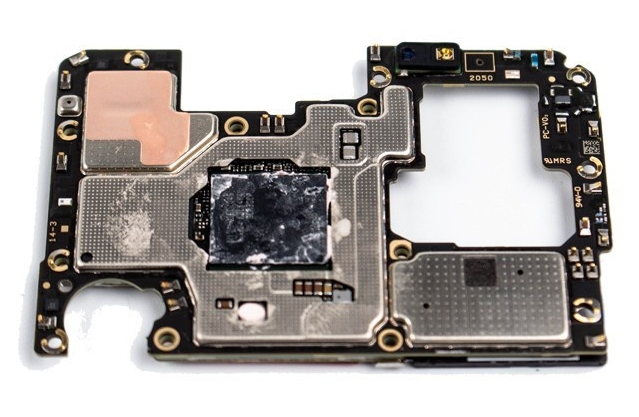

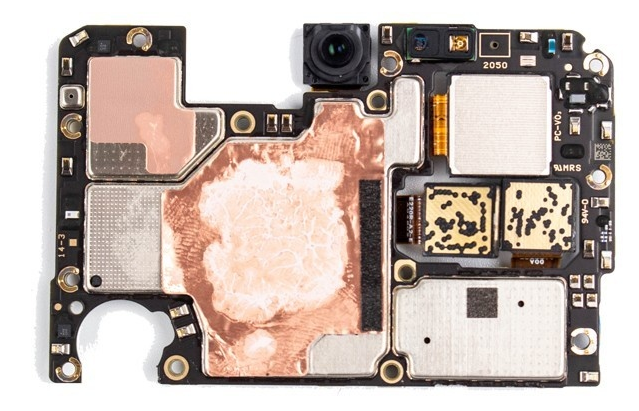

主板正反面均采用了铜箔和硅脂加强散热。
主板采用叠板设计,内置高通骁龙888处理器和三星LPDDR5 RAM，骁龙888采用三星的5nm制程工艺打造。

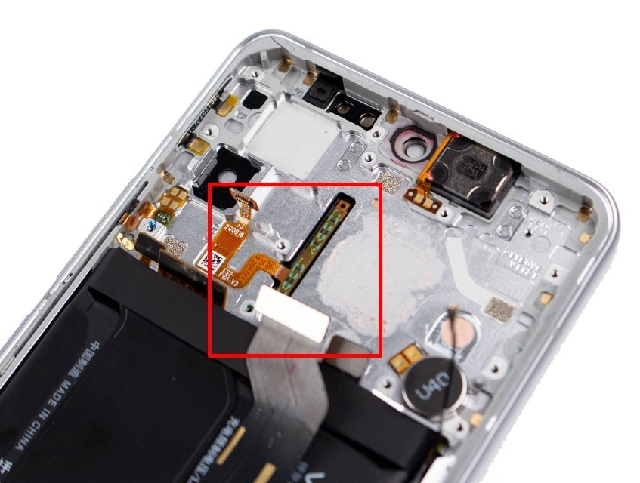

红框部分为屏下压感组件。

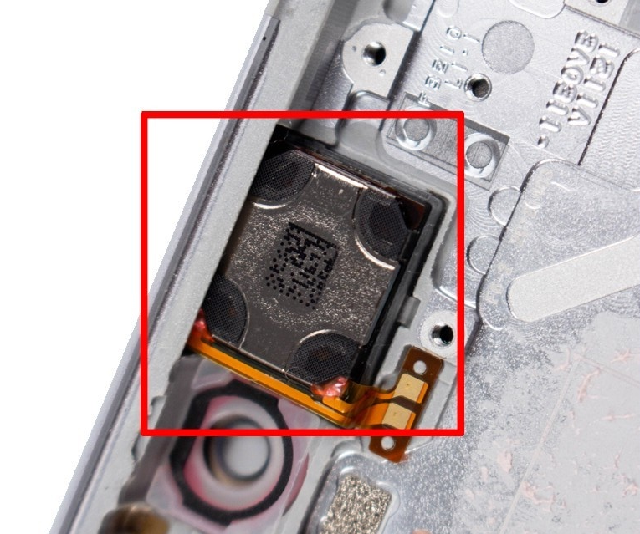

红框部分为听筒并集成了扬声器。
iQOO7采用了双路线性马达设计,图为上置Z轴线性马达。

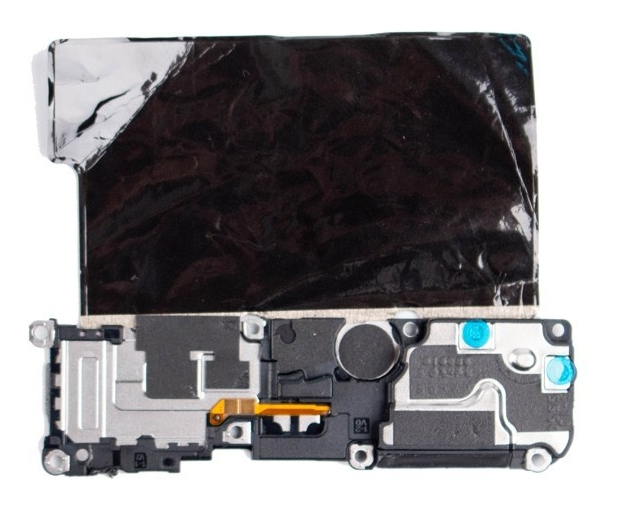

底部扬声器。

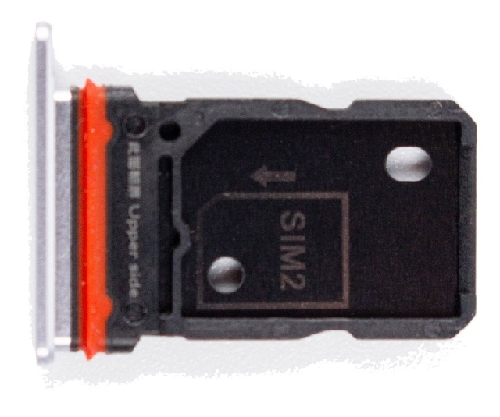

SIM卡托采用双面卡槽设计,设计有防尘防水胶圈。得益于搭载了最新的高通X60基带,iQOO7支持双卡双5G功能,主卡和副卡都可以驻留5G网络。

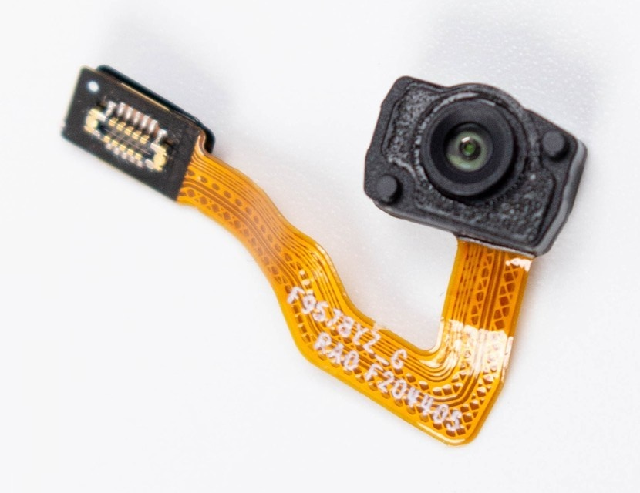

用于屏下指纹识别的短焦摄像头。

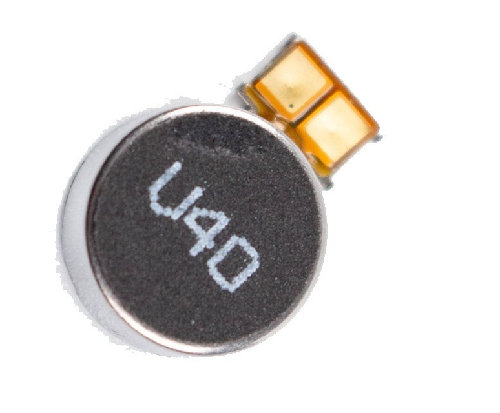

下置Z轴线性马达。
iQOO 7的4000mAh电池,采用双电芯设计支持FlashCharge 120W超快闪充技术,最快5分钟即能为4000mAh电池充入50%的电量。

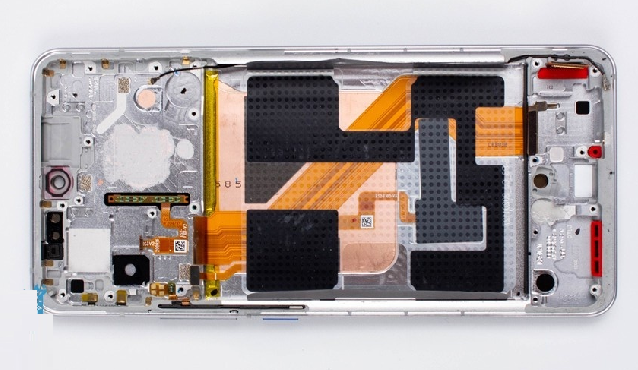

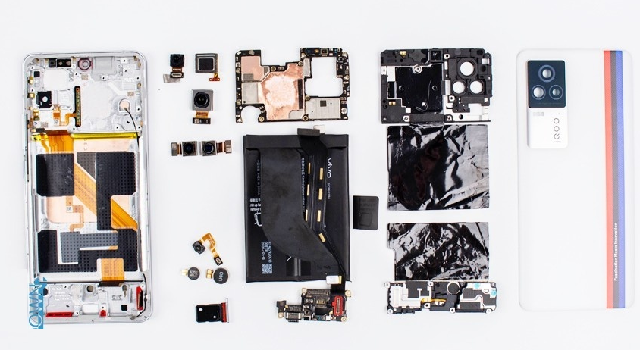

iQOO 7的均热板,iQ007配备了面积超大的超大均热板。iQOO 7拆解全家福！
