中兴axon天机MAX拆机图解教程
作为中兴主打高端手机市场的旗舰产品，axon天机系列一直象征着高配置，精良做工以及出色的工业设计，中兴axon天机MAX是在2015年年底中兴推出的一款定位旗舰的商务手机，其内部做工设计如何呢？下面我们通过中兴axon天机MAX手机的拆机来一探究竟吧！
中兴axon天机MAX拆机 图1
中兴axon天机MAX采用了6英寸1080P分辨率级别的2.5D屏幕以及4140mAh的大电池，并配备了高通骁龙617处理器，辅以3GB运行内存和32GB存储空间，后置1600万/前置1300万像素摄像头，支持双卡双待全网通。
中兴axon天机MAX拆机方法/步骤：
1、首先取出SIM卡槽。中兴axon天机MAX的卡槽采用三卡两插的方式，我们可以选择插入两张SIM卡，或者插入一张SIM卡与一张Micro SD卡的组合。
中兴axon天机MAX拆机 图2
2、先用撬棒从机身下端的塑料模块起拆。
中兴axon天机MAX拆机 图3

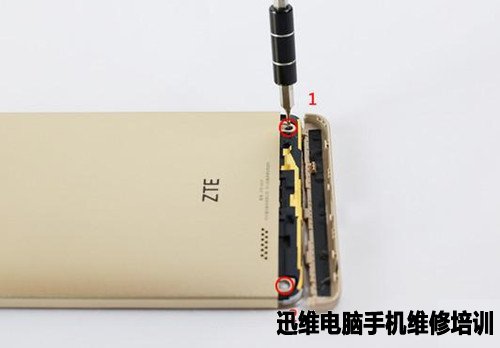

3、覆盖天线模块的塑料后壳采用粘合剂与天线模块相粘合，先加热再撬出，卸下固定金属后壳的两颗螺丝，易碎纸在螺丝2处。卸下两颗螺丝后从机身的两侧开始分离屏幕中框与后壳。
金属后壳与中框采用卡扣紧固连接，整个分离过程费时费力，而且容易造成屏幕边缘塑料部分撕裂、后壳变形，操作需谨慎。
中兴axon天机MAX拆机 图4
4、分离后便能看到位于背面的指纹识别模块与主板采用软排线进行连接。这里大体上可以看出中兴axon天机MAX采用三段式设计。
中兴axon天机MAX拆机 图5
5、从侧面看，中兴axon天机MAX手机屏幕固定到金属中框上，然后进行倒模注塑，再在外露的边框部分打磨上漆。
中兴axon天机MAX拆机 图6
6、在主板以及电池的表面覆盖有一层塑料片，其实这玩意是内有乾坤的，撕开后发现里面覆盖有石墨层，能把金属屏蔽罩的热量传导至金属后壳。
中兴axon天机MAX拆机 图7
7、在进一步拆卸之前先拔出电源、屏幕、侧键、尾插排线，而接口上方被一块金属包裹着，要先卸下螺丝3、4，拆下金属保护板，再拔出全部排线。
中兴axon天机MAX拆机 图8
8、卸下顶部天线模块。
中兴axon天机MAX拆机 图9
9、卸下底部天线模块以及扬声器模块。
中兴axon天机MAX拆机 图10
10、天线模块特写，信号从机身的上下两端发射，通过后壳的两处仿皮革部分溢出。
中兴axon天机MAX拆机 图11
11、中兴axon天机MAX的内置扬声器腔体较大，采用金属触点与软排线进行连接，而软排线则从电池底部一直延伸到位于机身上方的主板。
中兴axon天机MAX拆机 图12
12、中兴axon天机MAX的尾插小板没有采用粘合剂进行粘合，小板上设计有USB-Type C接口、震动马达、话筒、射频天线接口以及各种与天线模块接触的弹簧触点。小板的PCB厚度适中，Type C接口有橡胶环进行虚位的填充（3.5mm耳机口同样具备橡胶环）。整体做工算是比较扎实。
中兴axon天机MAX拆机 图13
13、中兴axon天机MAX整体布局一览。
中兴axon天机MAX拆机 图14
14、卸下固定主板的螺丝，翻开主板的背面便能看到裸露的高通骁龙617处理器，其直接与中框上的导热棉进行接触，把热量尽快传导至金属中框，而听筒则放置在中框上，通过触点与主板连接。屏蔽罩与中框之间还填充有导电棉，防止芯片被静电击穿。
中兴axon天机MAX拆机 图15

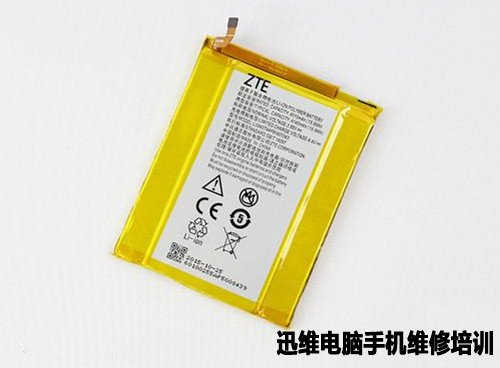

15、作为一台定位旗舰的商务手机，全网通与强续航是不能少的，所以电池方面，中兴AXON天机MAX内置一块典型容量为4140mAh的梯形电池，合理利用弧形后壳的空间。天机MAX支持高通QC2.0快充，原装充电器支持5v/1.5a，9v/1.5a输出。
中兴axon天机MAX拆机 图16
16、中兴axon天机MAX的电池仓进行了黑化处理，屏幕排线以及连接尾插小板、震动马达、扬声器的排线隐藏在电池下方。
电池与中框之间采用强力粘合剂进行粘合，在移除电池之前推荐用热风枪先进行均匀加热，待粘合剂软化后再通过薄片硬物撬出。
中兴axon天机MAX拆机 图17
17、中兴axon天机MAX一共使用了12颗螺丝进行外壳、模块以及主板的固定，其中除了6号螺丝（固定机身顶部天线）采用了粗牙螺纹规格之外，其他均为细牙螺纹，长度也基本一致。
中兴axon天机MAX拆机 图18
18、指纹识别模块设计在机身后壳，通过软排线与主板进行连接，模块周边有粘合剂与后壳粘合，防止渗水。而整个模块也通过主板上的屏蔽罩进行承托。
中兴axon天机MAX拆机 图19

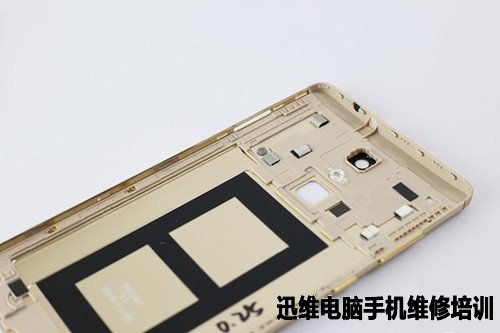

19、中兴axon天机MAX的金属后壳通过压铸形成基本形状，然后冲压形成各种简单的开孔与平面，再通过CNC进行尺寸修正以及复杂孔位/平面的加工，最后经过注塑成为最终产品。
中兴axon天机MAX拆机 图20

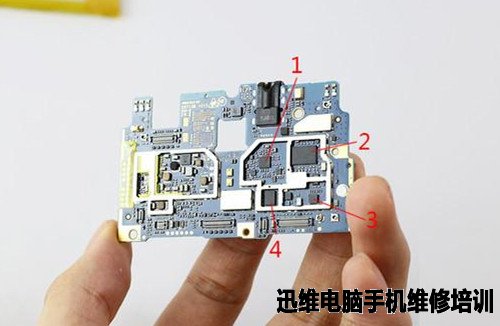

20、中兴axon天机MAX手机主板正面图。
1.高通28nm WTR2955收发器
2.SKYWORKS 77648-11 2G/2.5G/3G/4G多模功率放大器
3.SKYWORKS 13488 天线开关
4.SKYWORKS 77818-2 4G功率放大器
中兴axon天机MAX拆机 图21
21、中兴axon天机MAX主板背面图。
5.WCN36808 WiFi模块
6.AKM AK4961 音频codec芯片
7.高通PM8952电源管理芯片
8.eMCP封装的 三星 3GB LPDDR3+32GB eMMC 5.0
9.高通骁龙617
10.高通28nm WTR2955收发器
中兴axon天机MAX拆机 图22
22、中兴axon天机MAX后置1600万像素摄像头，F1.9大光圈，支持PDAF相位对焦。前置摄像头为1300万像素，F2.2光圈，支持美颜等实用功能。
中兴axon天机MAX拆机 图23
23、中兴axon天机MAX所有部件全家福。
中兴axon天机MAX拆机 图24
以上是中兴axon天机MAX拆机的全部内容，总的来说，中兴axon天机MAX拆解有一定的难度，主要集中在后壳与中框的分离以及电池与中框的分离上面。后壳与中框通过卡扣紧密扣合，电池也有粘合剂防止因摔落而造成的松动。其内部结构和做工都是相当不错的，值得各位拥有。
