nexus 9全面拆解探索内心汪洋

  nexus 9硬件配置方面,Nexus 9配备了8.9英寸的屏幕,分辨率为2048×1536像素,搭载的是2.3GHz Tegra K1 64位双核处理器。此外,该机还提供有800万像素后置摄像头,内置RAM为2GB,提供6700mAh容量电池,谷歌宣称能够支持9小时使用时间。采纳了8.9寸的屏幕和NVIDIA自主设计架构的Tegra K1处理器,当然还有64位的安卓5.0,看上去一切都是那么的自然,那么其内心世界有是如何?

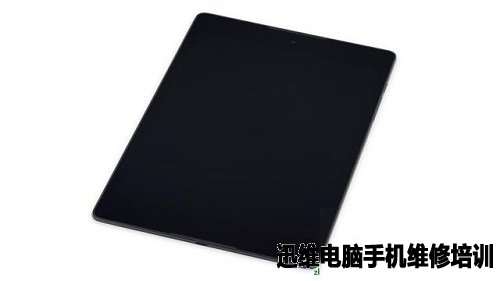

  正面照:灯光问题拍的好黑

nexus 9全面拆解探索内心汪洋
图一nexus 9全面拆解

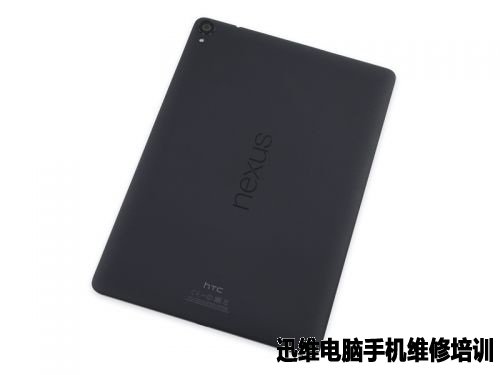

  nexus 9背面

nexus 9全面拆解探索内心汪洋
图二nexus 9全面拆解

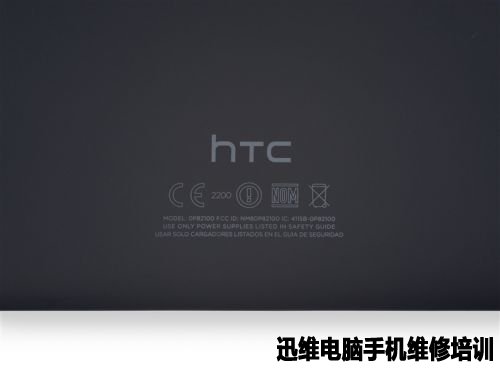

  背面底部可以看到大大的HTC标志。HTC终于做平板了。

nexus 9全面拆解探索内心汪洋
图三nexus 9全面拆解

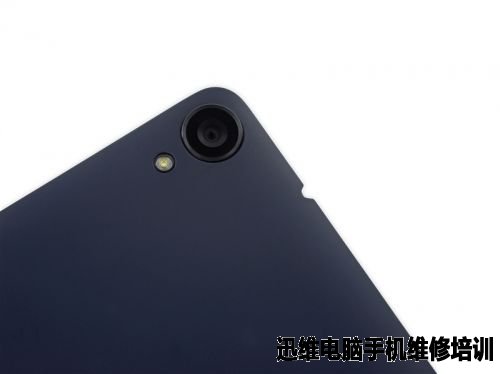

  后置摄像头在左上角。

nexus 9全面拆解探索内心汪洋
图四nexus 9全面拆解

  前置摄像头则位于正面顶部正中间,紧挨着一个扬声器栅格。

nexus 9全面拆解探索内心汪洋
图五nexus 9全面拆解

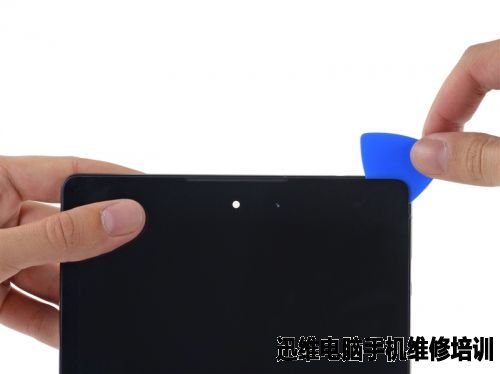

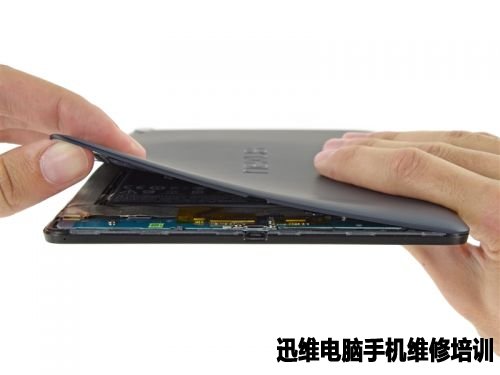

  拆解刚开始就有好消息传来,后壳使用卡扣固定的,没有讨厌的胶水,无需任何工具就可以直接掰开。

nexus 9全面拆解探索内心汪洋
图六nexus 9全面拆解

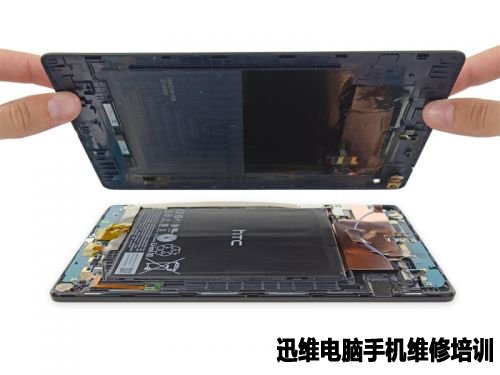

  很顺利地就下来了,要用点力气才行。

nexus 9全面拆解探索内心汪洋
图七nexus 9全面拆解

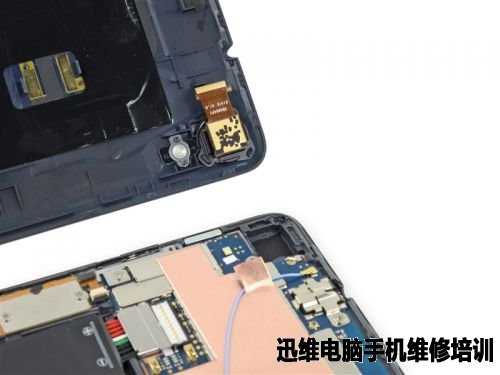

  不过,后置摄像头还连在后壳上没有下来,而且是直接给拽下来的。更糟糕的是,接口在主板下方,想重新连接的话需要先拆掉主板。

nexus 9全面拆解探索内心汪洋
图八nexus 9全面拆解

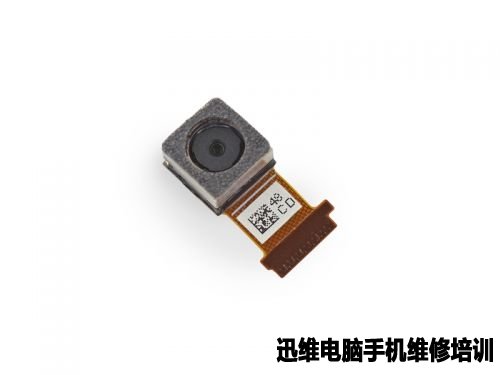

  这颗800万像素的摄像头是F/2.4光圈、29.2毫米焦距(等效于35毫米,自带LED闪光灯,支持自动对焦,但是没有OIS光学防抖。

nexus 9全面拆解探索内心汪洋
图九nexus 9全面拆解

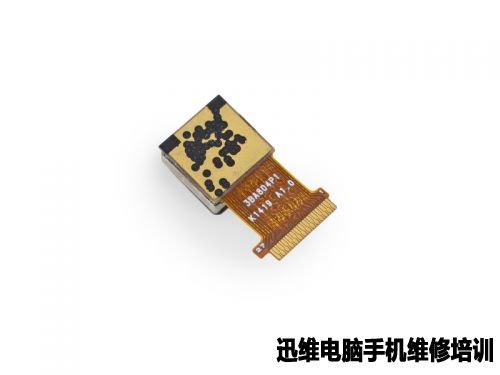

  编号3BA804P1 K1419 A 1.0,搜了下发现HTC Desire 610中端机上用的也是它。

nexus 9全面拆解探索内心汪洋
图十nexus 9全面拆解

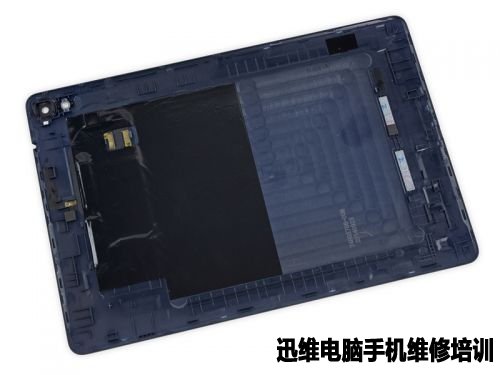

  再审视下后壳,看能不能发现什么。

nexus 9全面拆解探索内心汪洋
图十一nexus 9全面拆解

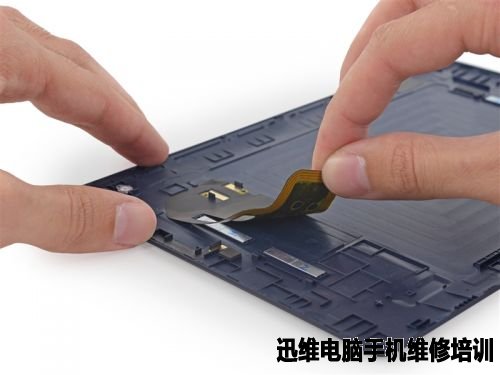

  NFC天线。可以很轻松地拿下来。

nexus 9全面拆解探索内心汪洋
图十二nexus 9全面拆解

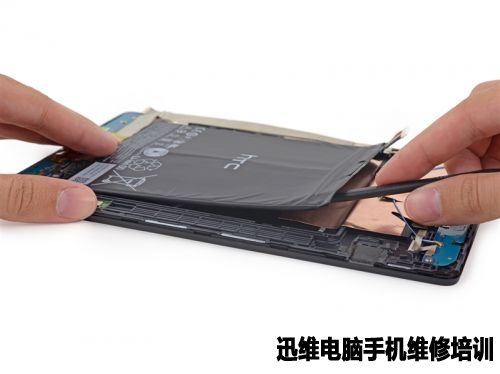

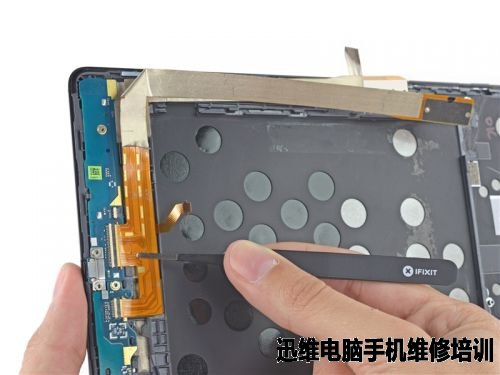

  接下来对付电池。胶水,令人苦恼的胶水出现了。

nexus 9全面拆解探索内心汪洋
图十三nexus 9全面拆解

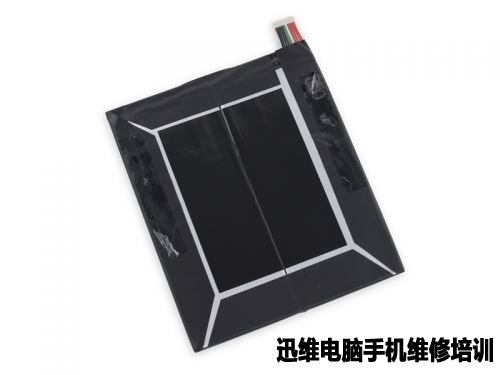

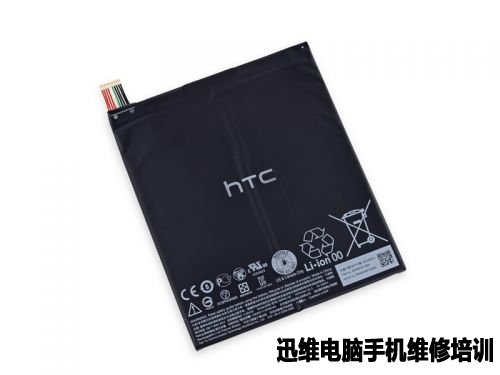

  又是大大的HTC。6700mAh、3.8V、25.46Wh,小于iPad Air 2 7340mAh而大于iPad mini 2 6471mAh。

nexus 9全面拆解探索内心汪洋
图十四nexus 9全面拆解

  还好胶水只分布在两侧,不算很多,并没有铺满。

nexus 9全面拆解探索内心汪洋
图十五nexus 9全面拆解

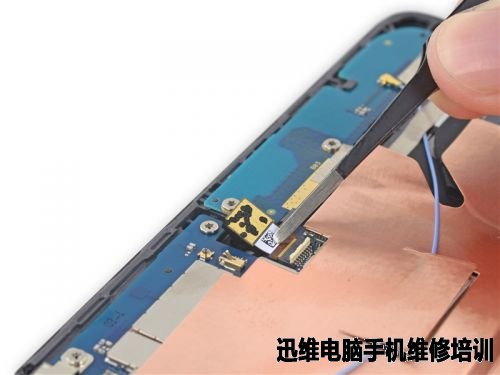

  前置摄像头等待取下。

nexus 9全面拆解探索内心汪洋
图十六nexus 9全面拆解

  160万像素,F/2.4,支持720p拍照。

nexus 9全面拆解探索内心汪洋
图十七nexus 9全面拆解

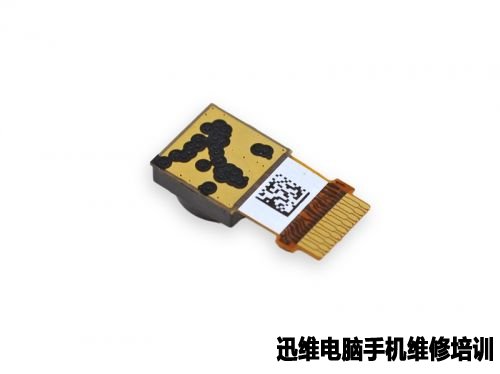

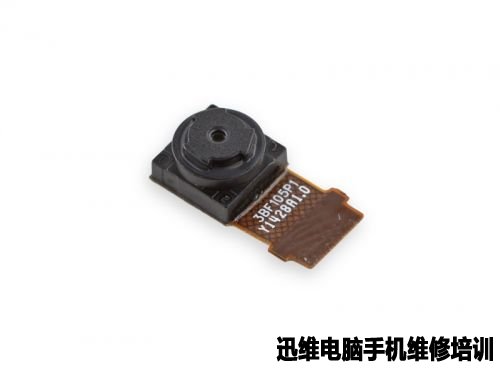

  编号为3BF105P1 Y1428A1.0。

nexus 9全面拆解探索内心汪洋
图十八nexus 9全面拆解

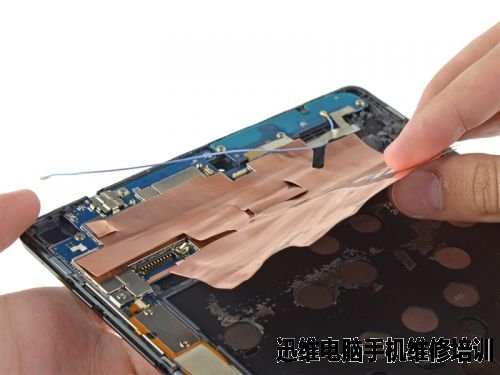

  电磁屏蔽用的铜片,挺大一块。

nexus 9全面拆解探索内心汪洋
图十九nexus 9全面拆解

  顶部的这个是天线板。

nexus 9全面拆解探索内心汪洋
图二十nexus 9全面拆解

  上边其实没多少东西。

nexus 9全面拆解探索内心汪洋
图二十一nexus 9全面拆解

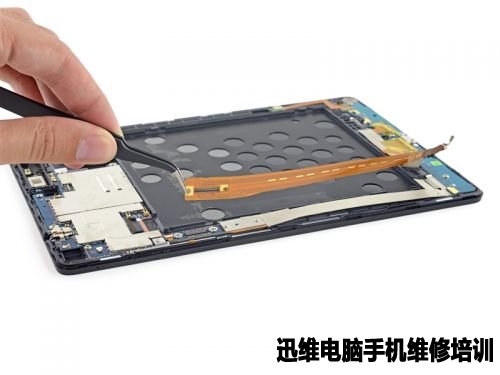

  Nexus 9里有不少排线,有的甚至都没有连接,这是什么情况。

nexus 9全面拆解探索内心汪洋
图二十二nexus 9全面拆解

  还是排线,不过主板至少可以下来了,基本盖满了金属屏蔽罩。

nexus 9全面拆解探索内心汪洋
图二十三nexus 9全面拆解

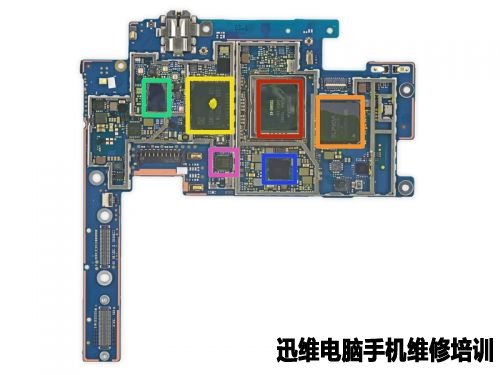

  芯片吧:

  红色:NVIDIA Tegra K1 64位双核处理器(编号T4K885 01P TD590D-A3)
  橙色:尔必达/美光FA164A2MA 2GB内存
  黄色:三星KLMAG2GEAC 16GB eMMC嵌入式闪存
  绿色:博通BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM无线模块
  蓝色:德州仪器TI47CFP91 T65913B3D9
  粉色:20795P1 KML1G TD1431 402391 1W

nexus 9全面拆解探索内心汪洋
图二十四nexus 9全面拆解

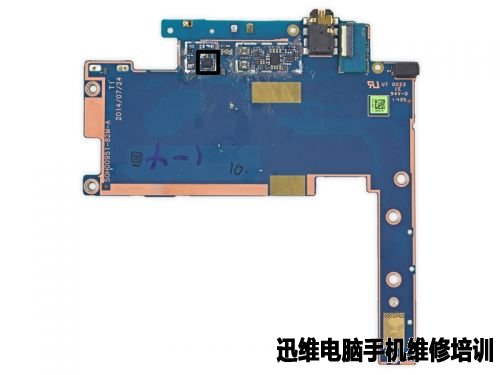

  背面只有一颗,博通的BCM4752 GNSS导航芯片,支持GPS、GLONASS、QZSS(准天顶卫星系统)、SBAS(基于卫星的增强系统)。

nexus 9全面拆解探索内心汪洋
图二十五nexus 9全面拆解

  继续拆,还是排线。

nexus 9全面拆解探索内心汪洋
图二十六nexus 9全面拆解

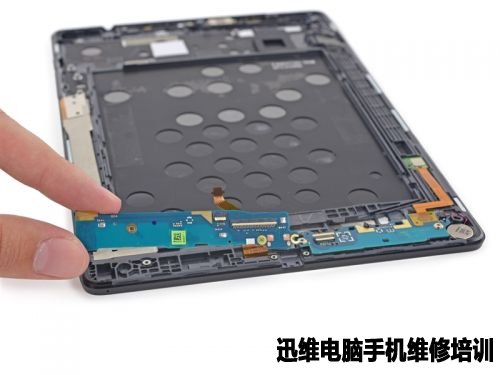

  耳机和USB接口板。

nexus 9全面拆解探索内心汪洋
图二十七nexus 9全面拆解

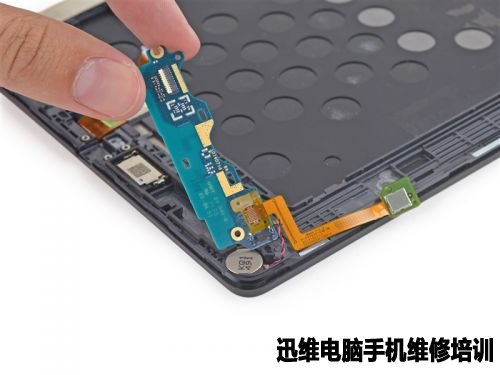

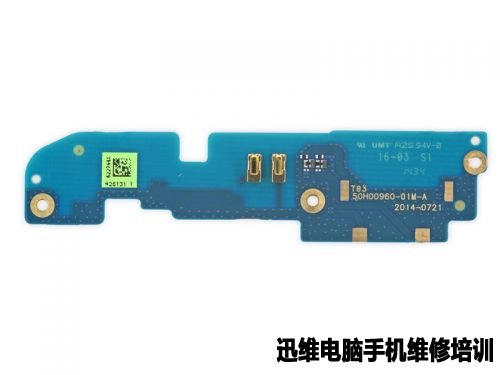

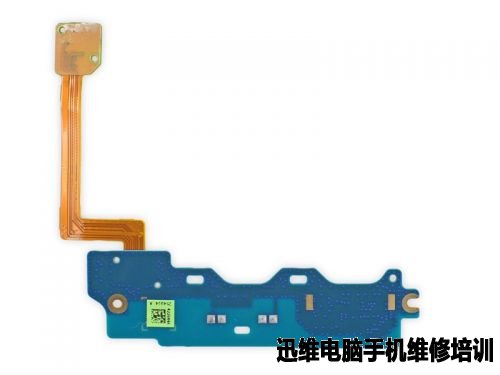

  又一块板子,也有自己的排线。

nexus 9全面拆解探索内心汪洋
图二十八nexus 9全面拆解

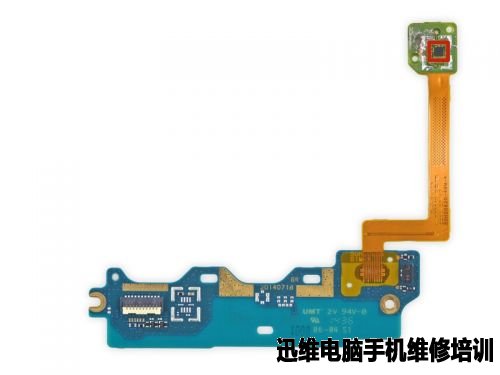

  它连接的是底部扬声器、振动马达,而红色框内是Asahi Kasei AK8963三轴电子罗盘,挺像Nexus 5里的,但通过排线和其他部分隔离开了,可能是为了防止电磁干扰。

nexus 9全面拆解探索内心汪洋
图二十九nexus 9全面拆解

  背面很干净。

nexus 9全面拆解探索内心汪洋
图三十nexus 9全面拆解

  这块板子底下有更多秘密。

nexus 9全面拆解探索内心汪洋
图三十一nexus 9全面拆解
nexus 9全面拆解探索内心汪洋
图三十二nexus 9全面拆解

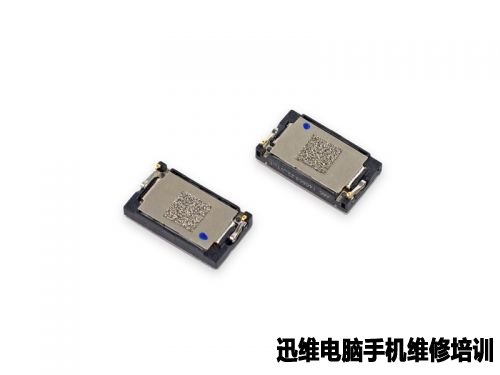

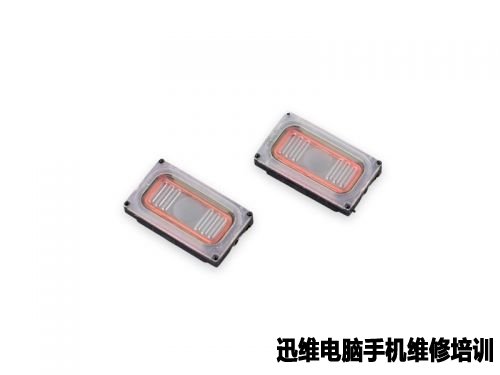

  这俩大概是用于扬声器的,看起来规格不高。

nexus 9全面拆解探索内心汪洋
图三十三nexus 9全面拆解

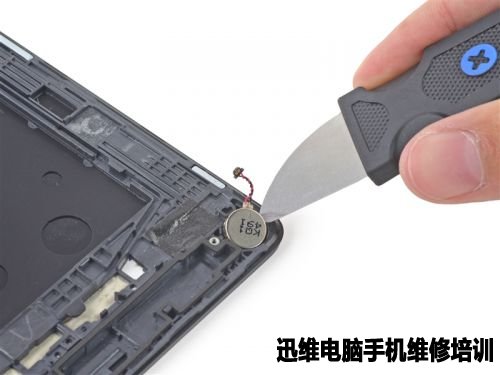

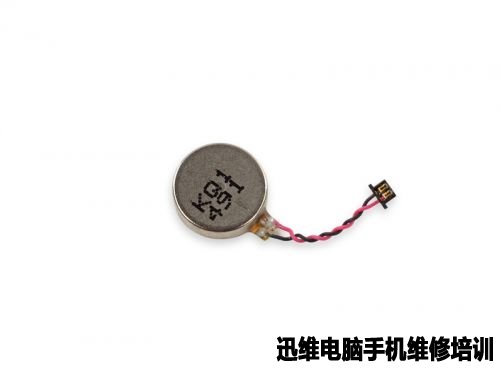

  振动马达,用刀才能抠出来。

nexus 9全面拆解探索内心汪洋
图三十四nexus 9全面拆解

  没什么特别的,比起iPhone 6里的老实多了。

nexus 9全面拆解探索内心汪洋
图三十五nexus 9全面拆解

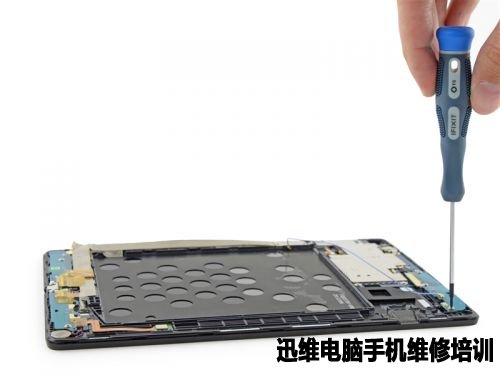

  最后开始对付屏幕了。现在越来越流行整合式的屏幕,也就是触摸屏、显示屏合成在一起,能降低厚度但会增加维修难度。

nexus 9全面拆解探索内心汪洋
图三十六nexus 9全面拆解

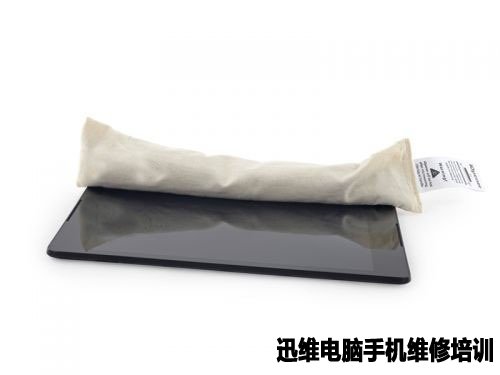

  加热后依然需要艰难地对付胶水,感觉用了很多,不过至少没有Surface Pro那么“可耻”。

图三十七nexus 9全面拆解

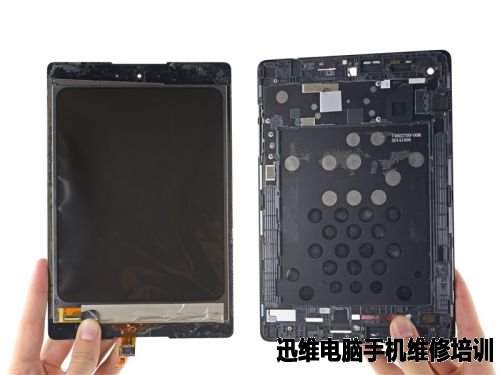

  屏幕与外框成功分离。LCD和玻璃也是一体的。

图三十八nexus 9全面拆解

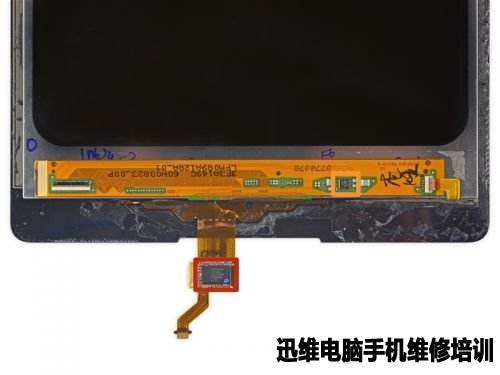

  排线上红色框内是Synaptics S7504B 43210570触摸屏控制器,橙色框内编号C54B M46956 422的芯片暂不清楚。

图三十九nexus 9全面拆解

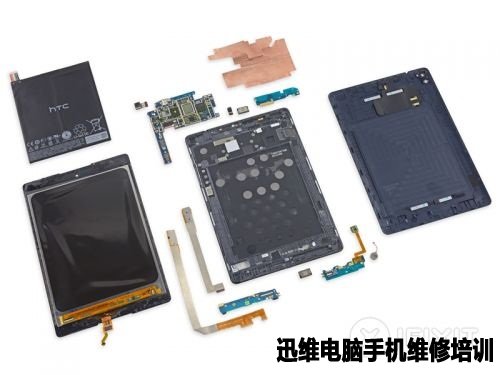

  集合图:

图四十nexus 9全面拆解

  此次维修难度3分,后壳只是卡扣固定,没有胶水要小心别把摄像头弄掉,内部布满了薄薄的脆弱的排线,需要小心谨慎。nexus 9采用一体式前面板,LCD和表面玻璃是整合的,一损俱损。结合nexus 9整体来说还不错,机身握持手感和按键布局都很出色,机身背部的类肤材质也找到HTC代工痕迹。尽管相机效果无法体验,但对于一款8.9英寸平板而言,拍照似乎也不是很协调,值得一提是扬声器的效果比上一代有所提升。
