魅族mx4pro版全面拆解 不留缝隙

更新时间:2016-03-15 10:42:36


  魅族mx4pro版采用弧形铝镁合金框架,既保证了机身的质感和稳固,又有不错的持握感,即使 5.5 寸,仍可进行大部分单手操作,这一点在大屏手机里难能可贵。最大的变化就是首次加入了按压式指纹传感器,指纹识别 Home 键整机变化最大的地方,M9 上熟悉的 Home 键回归了,并且加入了正面按压指纹识别功能,表面覆盖蓝宝石,不锈钢金属检测环,看上去也精致许多,有种令人回到其M9的时代感。高端大气的外表必定搭载非常有内涵的内置,没有理由不去深入了解它,下面便对魅族mx4pro版进行全面拆解。

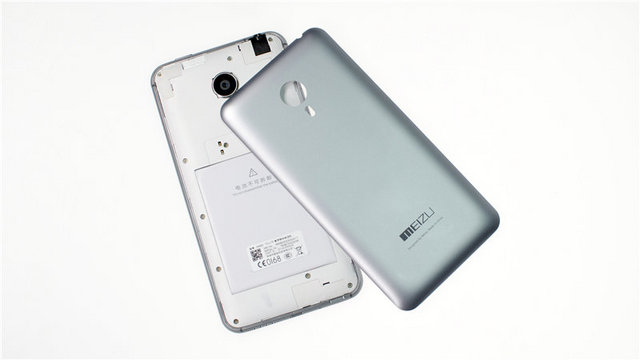

  魅族mx4pro版的后盖依旧可拆卸,磨砂质感。

魅族mx4pro版全面拆解 不留缝隙
图一 魅族mx4pro版拆解

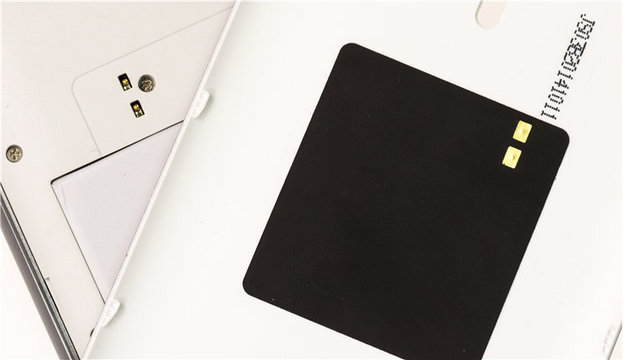

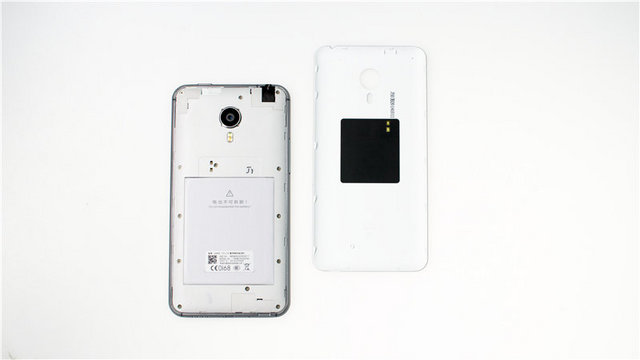

  左边是机身上面的两个金色触点,右边是后盖上的 NFC 线圈,与 MX3 上 NFC 线圈贴在电池上不同,MX4 Pro 的则是贴在了后盖上,面积也相应有所减少。

魅族mx4pro版全面拆解 不留缝隙
图二 魅族mx4pro版拆解

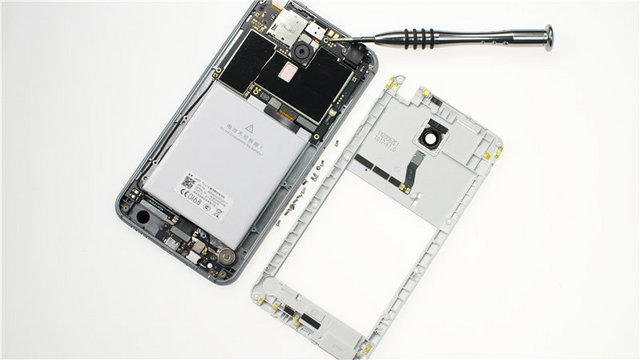

  拆下电池盖(后盖)后,拆下中框需要干掉 13 颗螺丝。

魅族mx4pro版全面拆解 不留缝隙
图三 魅族mx4pro版拆解

  魅族mx4pro版里面的布局,熟悉感扑面而来,放一边,先来看看中框上有啥。

魅族mx4pro版全面拆解 不留缝隙
图四 魅族mx4pro版拆解

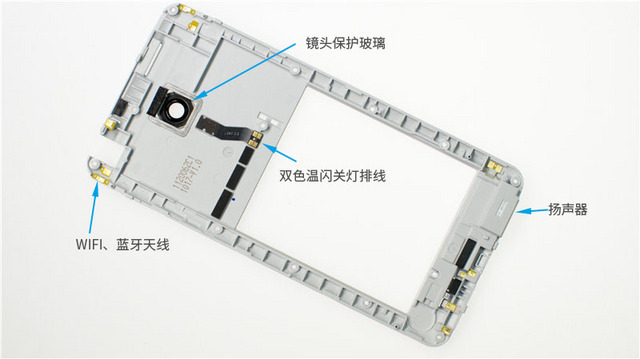

  中框

魅族mx4pro版全面拆解 不留缝隙
图五 魅族mx4pro版拆解

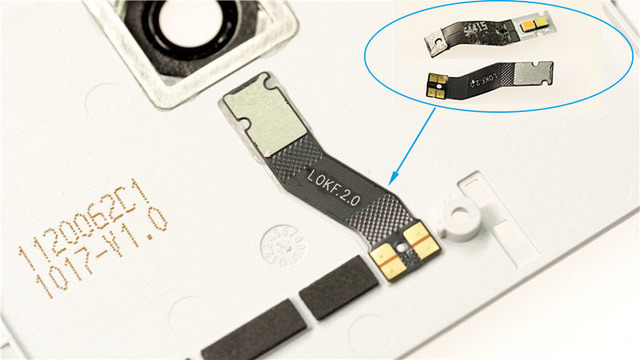

  因为是双色温(5500K+2200K),所以是四个金属触点。

魅族mx4pro版全面拆解 不留缝隙
图六 魅族mx4pro版拆解

  外面看扬声器就五个圆孔,但是在魅族mx4pro版上扬声器占据的位置如图示,比较大。

魅族mx4pro版全面拆解 不留缝隙
图七 魅族mx4pro版拆解

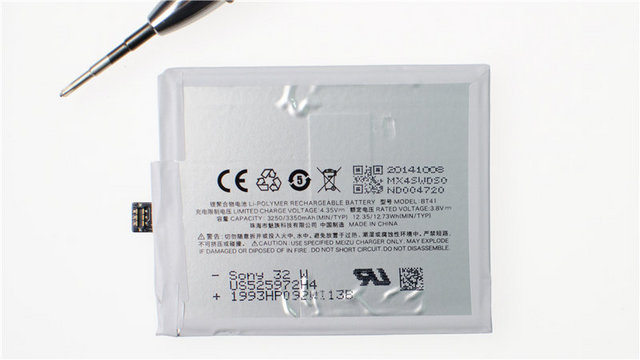

  电池由排线与主板连接,典型值为 3350mAh 的锂聚合物电池,Sony、三星提供,这块电池来自 Sony。

魅族mx4pro版全面拆解 不留缝隙
图八 魅族mx4pro版拆解

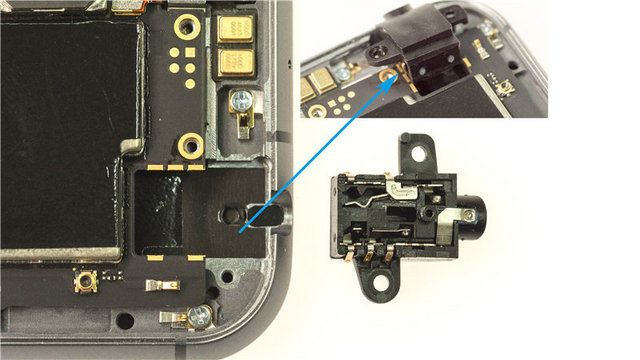

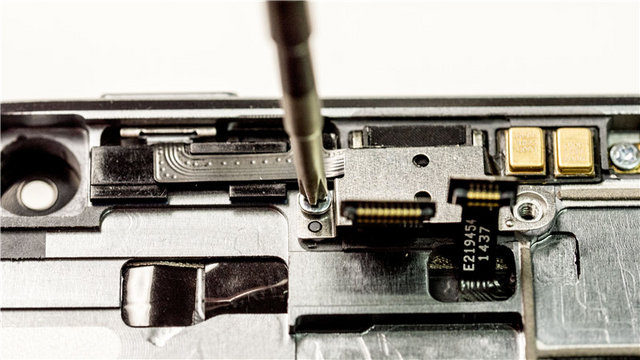

  标准 3.5mm 接口,从 MX3 开始,魅族就通过触点把耳机座直接卡在主板上,再用螺丝固定。

魅族mx4pro版全面拆解 不留缝隙
图九 魅族mx4pro版拆解

  要想把主板拆下,只需要松开 6 个排线和一个同轴天线接口。

魅族mx4pro版全面拆解 不留缝隙
图十 魅族mx4pro版拆解

  魅族熟悉的黑色 PCB 又回来了,其实 PCB 版黑色也好,蓝色也好,在电气性能上并没有差别,只是业界有一个传统看法就是黑色的代表高端。主板上大部分元器件被屏蔽罩覆盖,屏蔽罩是直接焊死在主板上,相比普通的可拆卸屏蔽罩,这也要增加维修成本,屏蔽罩上面覆盖石墨辅助散热。

魅族mx4pro版全面拆解 不留缝隙
图十一 魅族mx4pro版拆解

  右上角的两个铜色方块就是两个降噪麦克风,加上手机底部的受话筒麦克风,就是三麦降噪系统,一般只有高端旗舰才舍得用三麦降噪。

魅族mx4pro版全面拆解 不留缝隙
图十二 魅族mx4pro版拆解

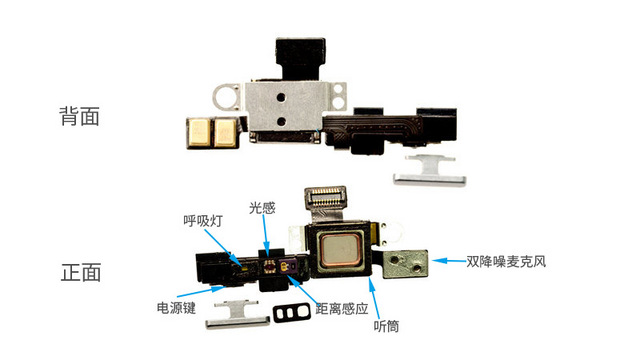

  从左到右依次是电源按钮、呼吸灯、光线和距离传感器、听筒、降噪麦克风。

  魅族mx4pro版上很多小元件都是集成在一块,这一点上跟苹果很像,集成需要花费更多时间和金钱,也是手机内部做到更加规整和简洁的必要设计手法。

魅族mx4pro版全面拆解 不留缝隙
图十三 魅族mx4pro版拆解

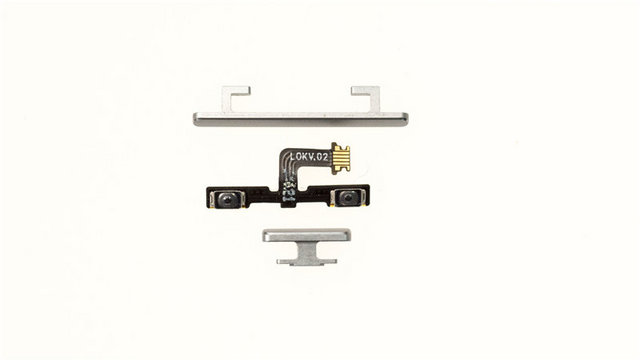

  按键采用边框材质的铝镁合金,按键表面保持跟金属边框一样的弧形,CNC 加工而成,边缘同样采用了钻石切边工艺,金属材质按键也更加符合整机气质。

魅族mx4pro版全面拆解 不留缝隙
图十四 魅族mx4pro版拆解

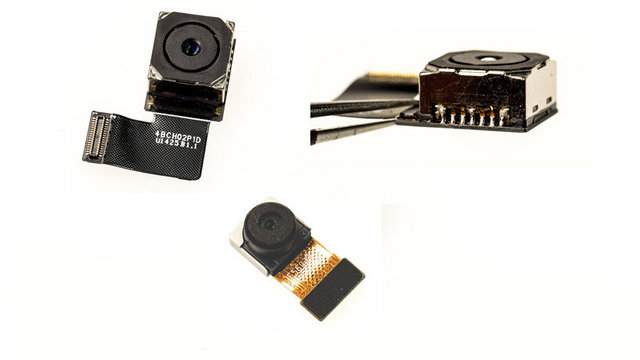

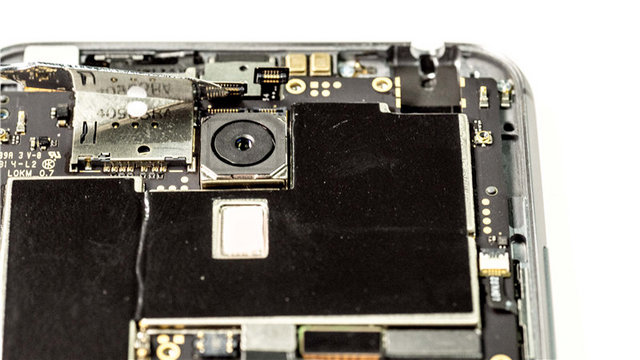

  后置为索尼 2070W 像素,1/2.3 英寸 IMX220 CMOS, 魅族特地定制了陶瓷基板才把整个摄像头做到了 6.2mm 这个薄度。

  前置为 OV 的 5693,五百万像素,像素提升了不少,颗粒尺寸依旧保持在 1.4μm*1.4μm。

魅族mx4pro版全面拆解 不留缝隙
图十五 魅族mx4pro版拆解

  USB 附板
魅族mx4pro版全面拆解 不留缝隙
图十六 魅族mx4pro版拆解

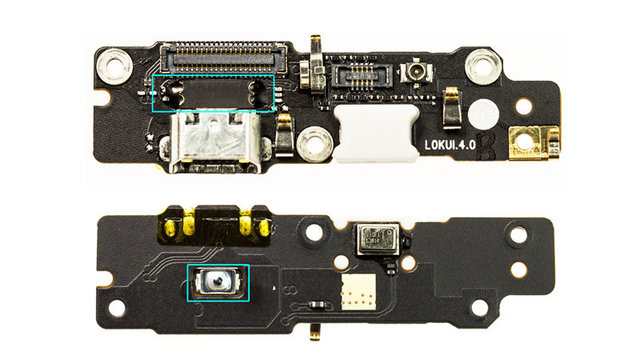

  魅族从 M9 开始就一直有做 USB 附版的传统,小小的附板上集成了 mirco USB 接口、Home 键、通话麦克风、信号溢出口以及同轴天线接口。 因为要在前面板放下指纹识别模块,模块下面放上按键,厚度就不理想了,为了把按键的锅仔片放下而不增加厚度,工程师在 USB 附板上挖了个孔,这种做法在业界较为罕见。

魅族mx4pro版全面拆解 不留缝隙
图十七 魅族mx4pro版拆解

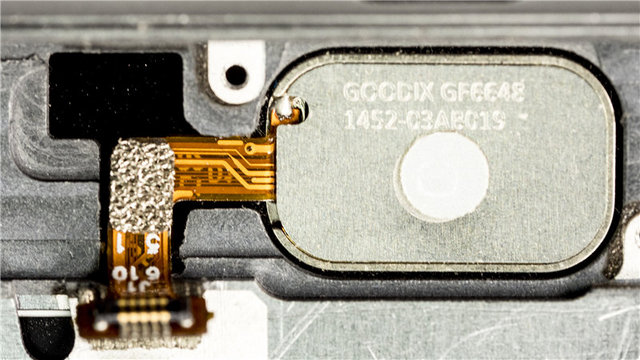

  汇顶 GF6648 指纹识别模块

魅族mx4pro版全面拆解 不留缝隙
图十八 魅族mx4pro版拆解

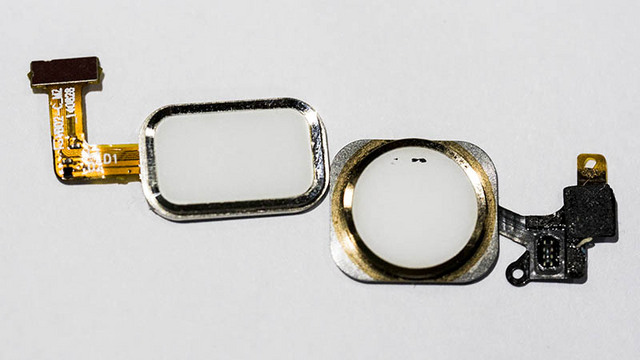

  与Touch ID做一下对比

魅族mx4pro版全面拆解 不留缝隙
图十九 魅族mx4pro版拆解

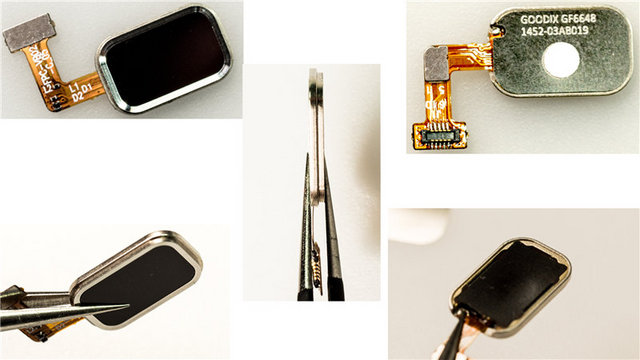

  通过不锈钢做出骨架,表面覆盖蓝宝石,把指纹 Sensor 通过树脂和不锈钢片封装在一起,厚度做得相当薄,据魅族工程师透露,0.3mm 后的蓝宝石已经非常薄,但是在魅族和汇顶的共同努力下,硬是把它磨到了 0.26mm 的极限薄度。

魅族mx4pro版全面拆解 不留缝隙
图二十 魅族mx4pro版拆解

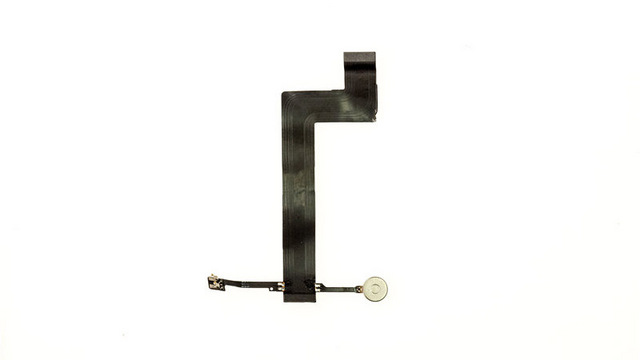

  右边圆形的东西是线性振动马达,也就是变速马达,振感紧促,可以模拟不同的振动特性。与 MX4 不一样的是排线不再用黄色而是用黑色,振子的连接方式也改成排线,不再是简单粗暴的线头。

魅族mx4pro版全面拆解 不留缝隙
图二十一 魅族mx4pro版拆解

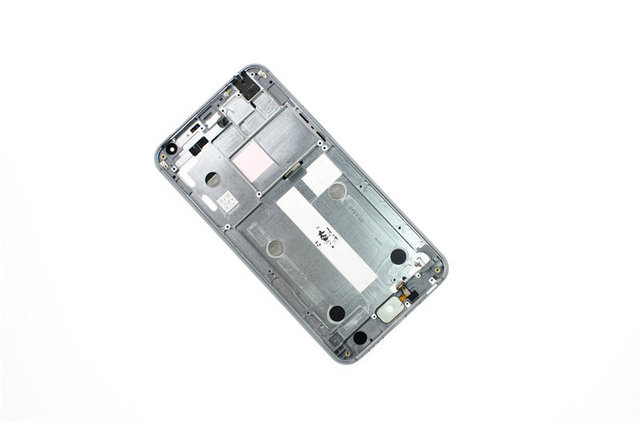

  魅族mx4pro版 上,外面看得到的边框、上下巴延伸构件以及中间的金属片全部是一个整体了,由一整块铝合金 CNC 切削而成。

  做成一体的 CNC 机身框架的优点就是强度更好,更加坚固,可以更好地保护屏幕和固定内部器件,更加美观。

魅族mx4pro版全面拆解 不留缝隙
图二十二 魅族mx4pro版拆解

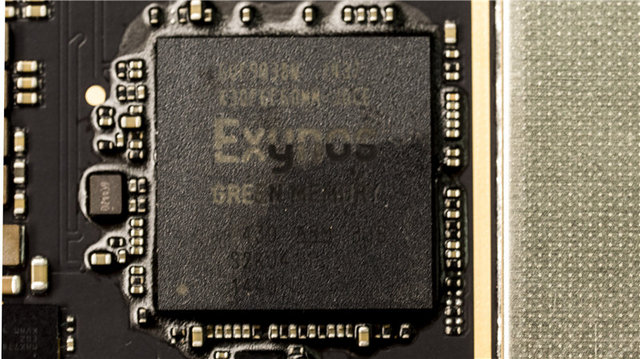

  GPU 则是 ARM 的 Mali-T628 MP6 六核心,频率可达 600MHz。

  5430 通过 PoP 叠层封装工艺将 3GB 双通道 LPDDR3 运行内存也封装在了一起,看得出 CPU 进行了点胶工艺,魅族从 M8 开始后的所有手机 CPU 都会加入点胶工艺。

魅族mx4pro版全面拆解 不留缝隙
图二十三 魅族mx4pro版拆解

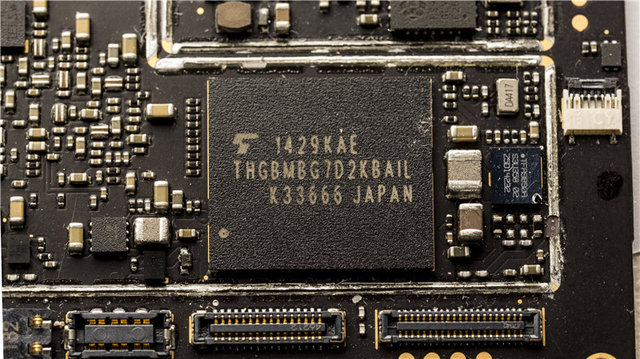

  来自东芝的 16GB eMMC5.0 闪存, HS400 高速模式下,读取可达 270MB/s,写入 90MB/s,采用第二代 19nm 制程闪存芯片,封装面积较上一代产品减小 22%,同时闪存模块内嵌控制器,写入管理,纠错,驱动等功能模块。

魅族mx4pro版全面拆解 不留缝隙
图二十四 魅族mx4pro版拆解

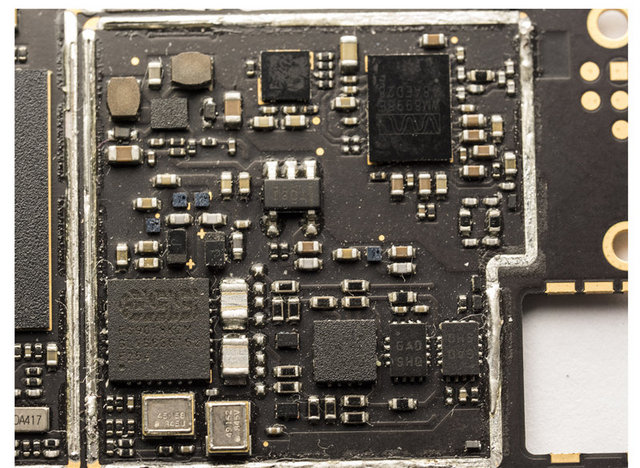

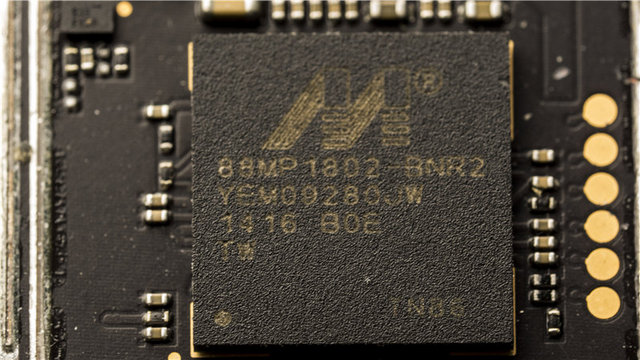

  魅族mx4pro版上的基带来自 Marvell PXA1802,是业界第一款多模 LTE 调制解调器芯片组,同时支持 TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/GSM,也就是通吃移动联通的 2G 3G 4G 网络,下行最高可达 150Mbps,上行 50Mbps。

魅族mx4pro版全面拆解 不留缝隙
图二十五 魅族mx4pro版拆解

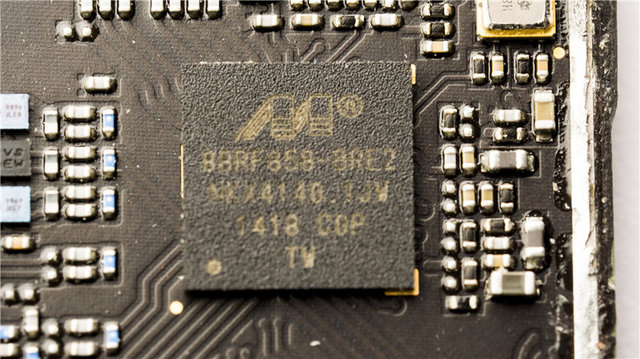

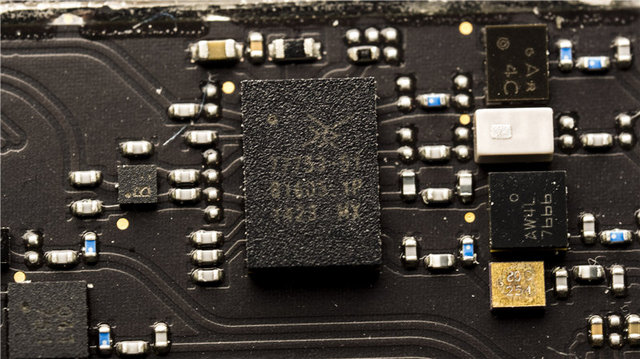

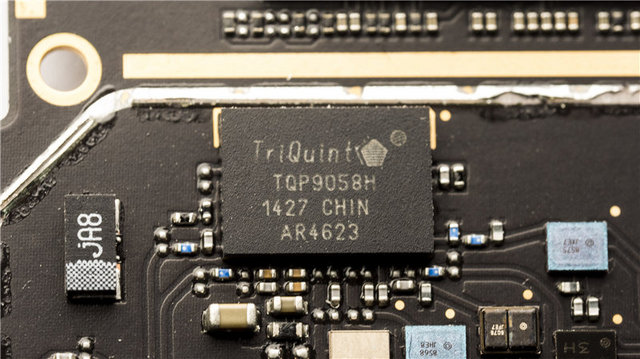

  负责 Pro 上 4G 频段的射频。

魅族mx4pro版全面拆解 不留缝隙
图二十六 魅族mx4pro版拆解

  处理 FDD LTE,TD-SCDMA 和 TDD LTE 频段信号。

魅族mx4pro版全面拆解 不留缝隙
图二十七 魅族mx4pro版拆解

  GSM/EDGE/WCDMA 和 LTE Band 1/2/3/4/5/8 频段的信号处理。

魅族mx4pro版全面拆解 不留缝隙
图二十八 魅族mx4pro版拆解

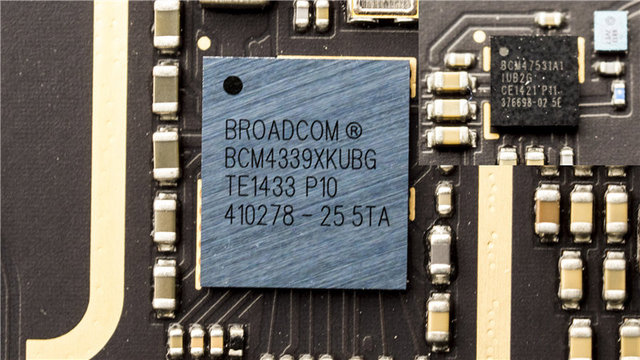

  BCM4339 支持 5GHz WiFi,也就是 802.11ac,这样 Pro 就支持了 5G/2.4G(802.11ac/b/g/n),BCM47531 导航芯片集成了中国北斗导航,可支持的导航系统包括 GPS、GLONASS、BeiDou、QZSS。

魅族mx4pro版全面拆解 不留缝隙
图二十九 魅族mx4pro版拆解

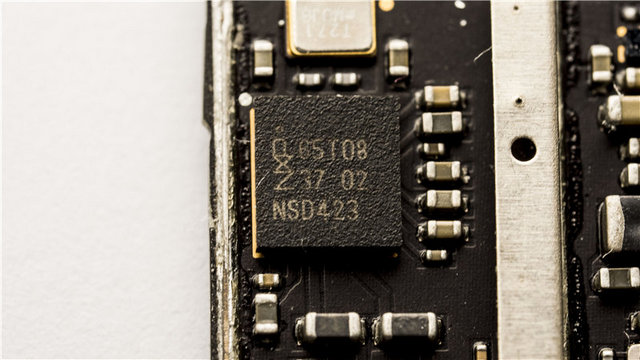

 魅族mx4pro版 为第二代 NFC 安全芯片,PN65T 的性能与前一代产品比较,其射频范围提高一倍,无线数据吞吐量提高 5 倍,封装尺寸与能耗量均减少一半。

魅族mx4pro版全面拆解 不留缝隙
图三十 魅族mx4pro版拆解

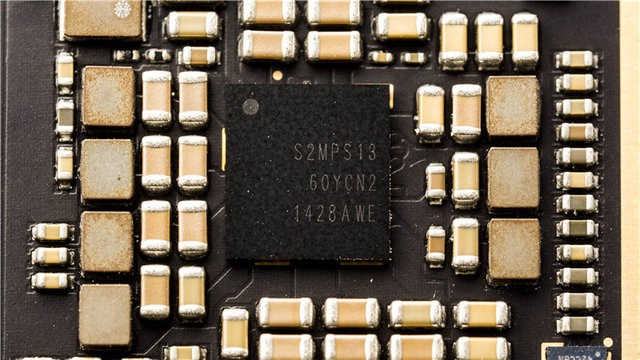

  S2MPS13 电源管理芯片

魅族mx4pro版全面拆解 不留缝隙
图三十一 魅族mx4pro版拆解

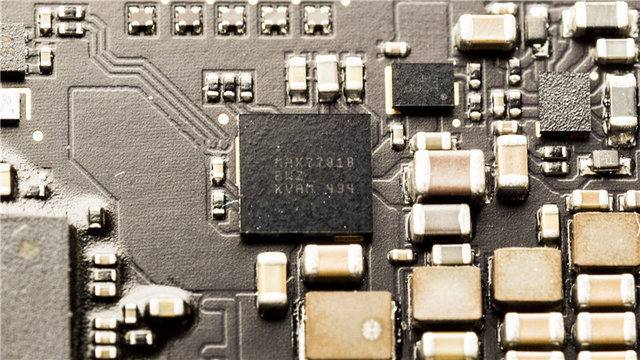

  MAX77818EWZ 电源管理芯片

魅族mx4pro版全面拆解 不留缝隙
图三十二 魅族mx4pro版拆解

  Hi-Fi:ES9018K2M + TI OPA1612+ Wolfson WM8998

  ES9018K2M:顶级解码器,拥有所有顶级解码芯片的特点。

  OPA1612:顶级运放芯片。

  Wolfson WM8998:针对移动应用的 Hi-Fi 音频 CODEC 枢纽。

  在寸土寸金的主板上花这么大块面积来布置 Hi-Fi 芯片,可以说魅族mx4pro版是一个掌上随身 Hi-Fi 终端,魅族本来有 Flyme 在线音乐大量无损音源,搭配魅族mx4pro版 在 Hi-Fi 上的造诣,相信会让不少发烧友们爱不释手。

魅族mx4pro版全面拆解 不留缝隙
图三十三 魅族mx4pro版拆解

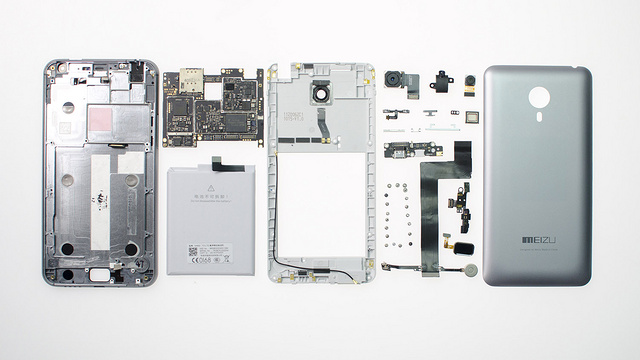

  集合图:

魅族mx4pro版全面拆解 不留缝隙
图三十四 魅族mx4pro版拆解

  工艺上,魅族mx4pro版挑战了屏幕点胶悬挂、2K 屏幕的窄边框、正面按压指纹模组改造、镜头和指纹的蓝宝石保护玻璃等等,每一个突破,魅族都倾尽全力,不给自己借口和余地。此次是搭载了三星全新的Exynos 5430真八核处理器,配备了Mali T628MP6的六核GPU,这颗处理器采用了20纳米制程,在工艺方面是要更加先进。魅族mx4pro版最大的亮点就是搭载了mTouch正面按压式指纹传感器,也是国内首款正面采用按压式指纹设计的安卓机型,符合MX4 Pro旗舰手机的高定位。
