努比亚z7 max愉快的换屏过程

更新时间:2016-03-21 10:55:11


  努比亚z7 max最大的特点就是简洁,纤薄的机身没有任何赘余的设计,背部平滑、流畅,一体感强,磨砂塑料壳的手感细腻,防滑、耐磨、防指纹效果也较好。可是再防滑、耐磨的手机也不经摔呀!手机屏幕碎了确实是件令人痛心的事情,连着中框也摔开了,去售后又收费不菲的费用都可以换新手机了,还不如去网上买个同型号的屏幕自己来换呢,说做就做。

  左边为摔坏的努比亚z7 max,右边是我们从网上买回来的带中框的手机屏幕,由于不带小配件(后置摄像头、听筒、触摸键LED灯等)所以我们需要把原来屏幕上的配件拆解下来。

图一 努比亚z7 max换屏

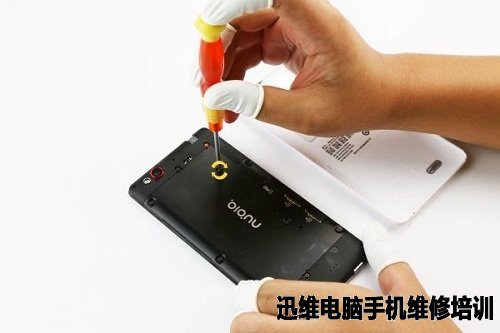

  关机,打开努比亚z7 max背盖取下SIM卡以后我们需要把蓝圈处的螺丝拆解下来,使用T5螺丝刀。

努比亚z7 max愉快的换屏过程
图二 努比亚z7 max换屏

  把努比亚z7 max上全部的螺丝拆解下来。

努比亚z7 max愉快的换屏过程
图三 努比亚z7 max换屏

  拆解下螺丝以后,可以看到努比亚z7 max机身中间的金属板有卡扣扣在中框上。

努比亚z7 max愉快的换屏过程
图四  努比亚z7 max换屏

  慢慢顺着缝隙把金属框撬下来。

努比亚z7 max愉快的换屏过程
图五 努比亚z7 max换屏

  拆下金属板以后,在拆下上下两端的塑料板。

努比亚z7 max愉快的换屏过程
图六  努比亚z7 max换屏

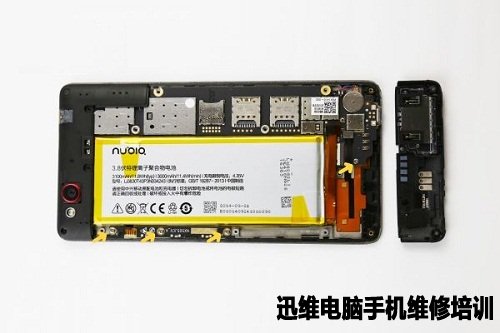

  卸下来一边的塑料板可以看到下面是扬声器模块和天线触点。

努比亚z7 max愉快的换屏过程
图七 努比亚z7 max换屏

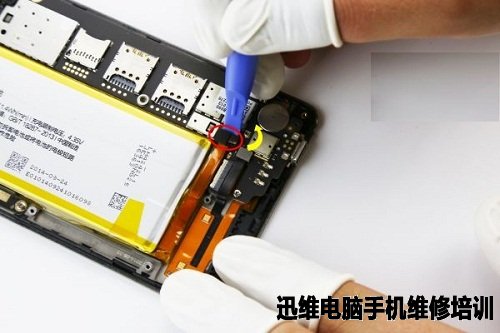

  卸下小板以后用撬棒卸下电池排线、显示屏排线(压在按键灯上面)、触摸按键LD灯排线。

努比亚z7 max愉快的换屏过程
图八 努比亚z7 max换屏

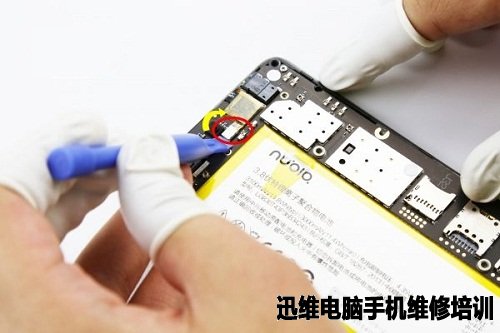

  在撬下上半部分的塑料小板,可以看到下面有很多排线。

努比亚z7 max愉快的换屏过程
图九 努比亚z7 max换屏

  红圈处分别是:前置、后置摄像头排线、触摸排线。

努比亚z7 max愉快的换屏过程
图十 努比亚z7 max换屏

  卸下努比亚z7 max主板上部分的排线。

努比亚z7 max愉快的换屏过程
图十一 努比亚z7 max换屏

  卸下全部排线以及拆下位于上下的小板以后就用十字螺丝刀拆下主板上红圈处的螺丝,并且取下右下角的振动马达就能取下主板了。

努比亚z7 max愉快的换屏过程
图十二 努比亚z7 max换屏

  拆下努比亚z7 max主板上的十字螺丝。

努比亚z7 max愉快的换屏过程
图十三 努比亚z7 max换屏

  拿下主板,记得要拆下振动马达哦。

努比亚z7 max愉快的换屏过程
图十四 努比亚z7 max换屏

  取下中框上的摄像头、听筒。

图十五 努比亚z7 max换屏

  取下中框上的按键灯排线。

图十六 努比亚z7 max换屏

  开机看看是否又问题,记得检查下触摸以及刚才换过来的配件(听筒、摄像头和触摸按键)。

图十七 努比亚z7 max换屏

  然后再把努比亚z7 max屏幕按照打开的顺序装回去再重新开机,换了新屏幕感觉又满血复活了。

图十八 努比亚z7 max换屏

   到此努比亚z7 max的换屏经过就是这些了,若是你的屏幕碎了可以考虑这种方法来为手机延续生命,或是去售后进行修复。
