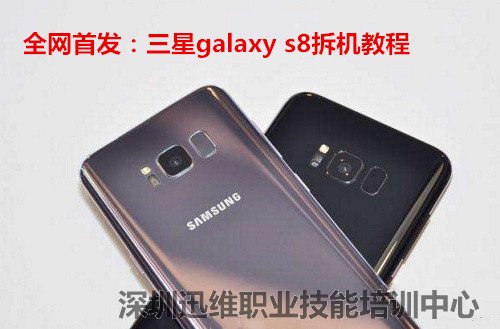

全网首发：三星galaxy s8拆机教程
三星galaxy s8配备了5.8英寸显示屏，搭载Exynos 8895或者骁龙835处理器，内置4GB内存和64GB机身存储空间，1200万像素后置摄像头。下面给大家带来了三星galaxy s8拆机教程，让我们一起来了解一下它的内部结构吧。
三星galaxy s8拆机

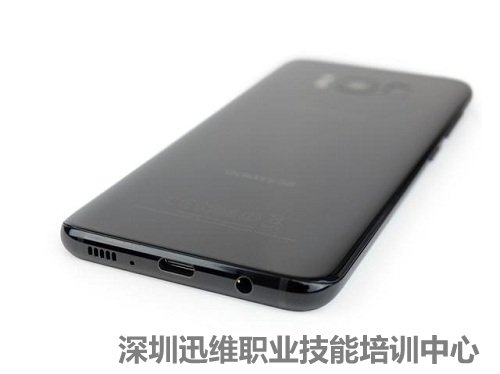

位于底部的USB Type-C接口和3.5mm耳机接口。
底部接口部分

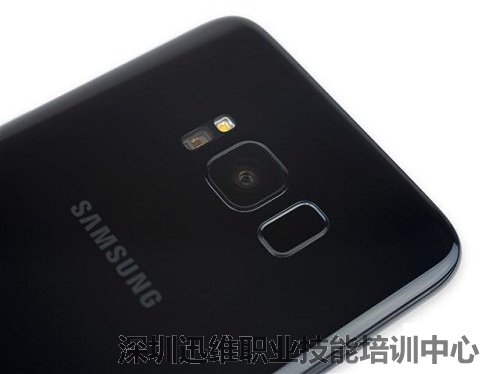

位于后置摄像头右侧的指纹识别。
后置指纹识别
三星galaxy s8拆机方法/步骤：

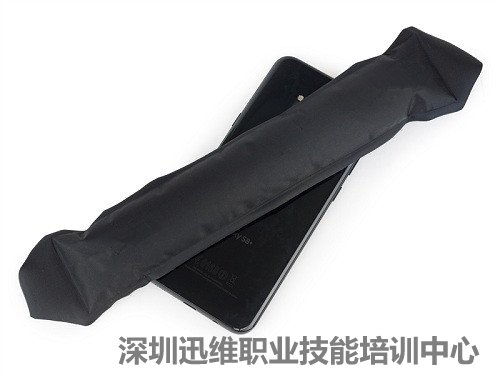

首先对后盖进行加热，然后借助吸盘和翘片工具将其分离。
后盖进行加热

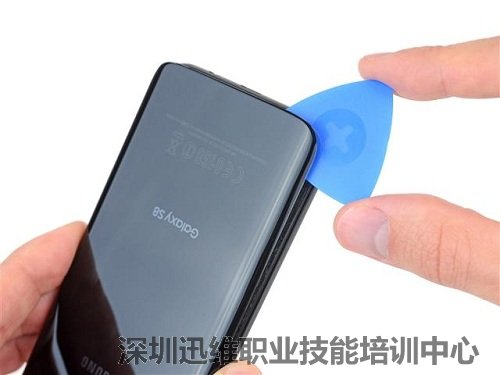

利用撬片工具

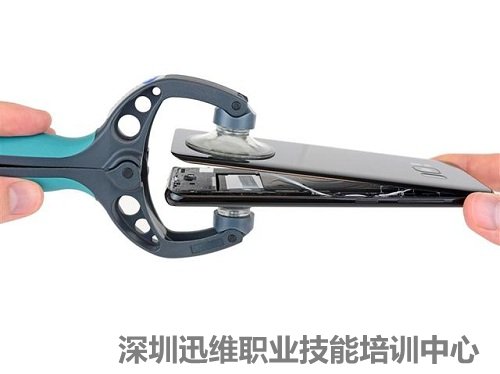

吸盘上阵

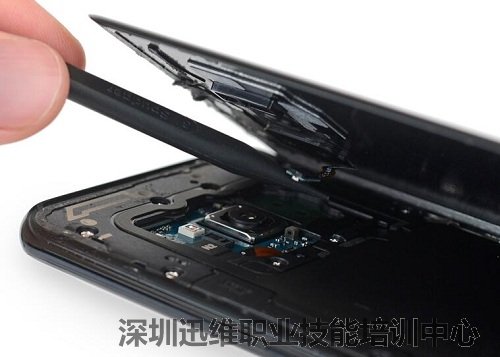

由于有排线存在，拆解一定要小心。
三星galaxy s8拆机注意排线

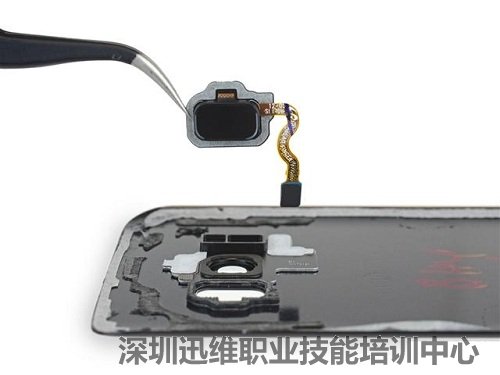

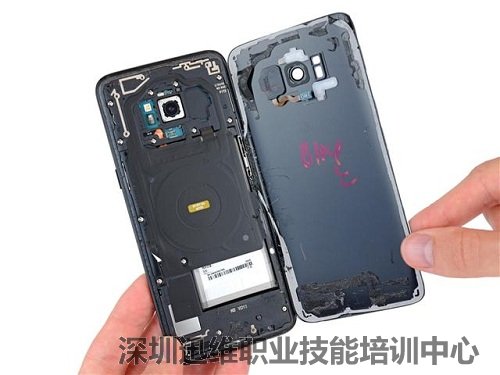

指纹识别组件，固定在后壳上，通过排线于主板相连。
指纹识别组件通过排线与主板相连

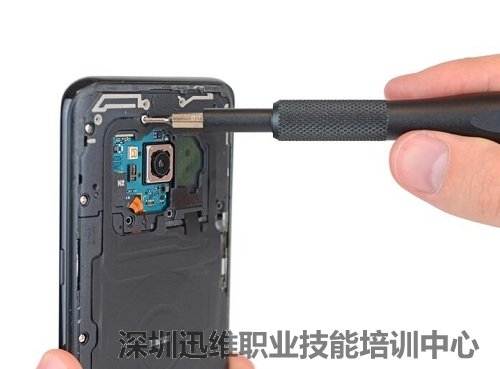

拧下中框以及底部的小主板上的固定螺丝，就可以轻松取下。
拧下固定螺丝

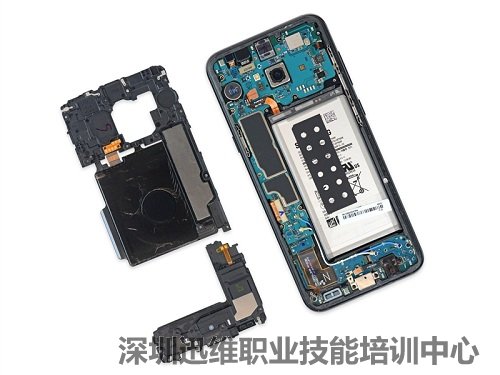

中框、小主板成功分离

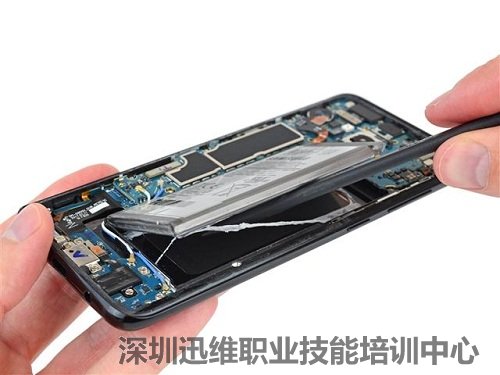

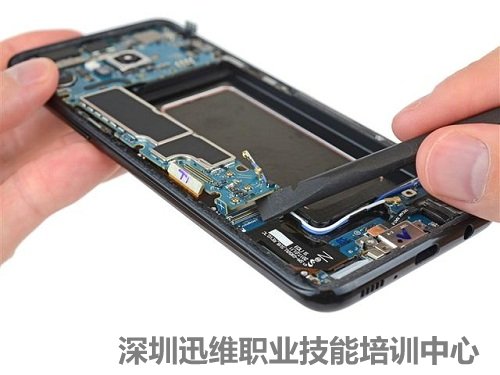

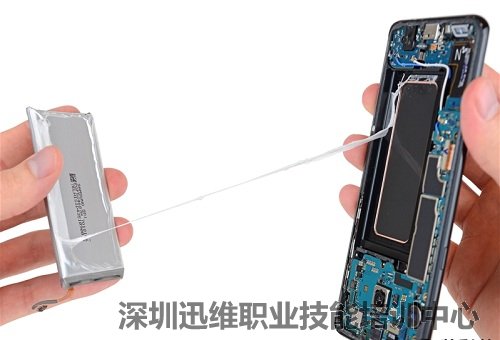

电池用双面胶固定，可借助撬棒工具将其分离。
拆卸电池
电池成功分离

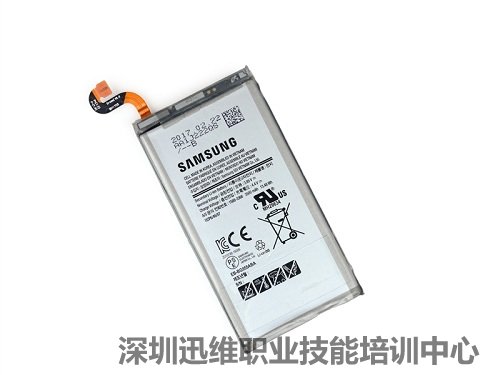

容量为11.55Wh，电池特写。
电池特写

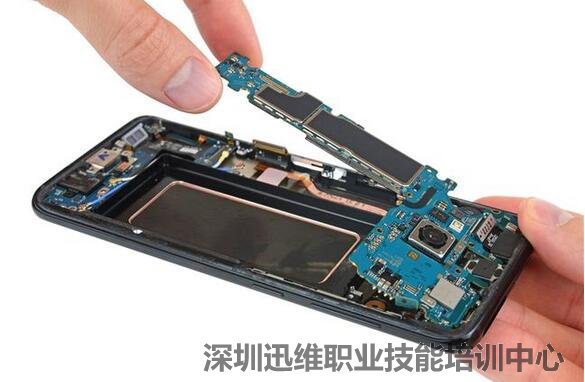

接下来拆下主板。
拆卸主板
将主板取下

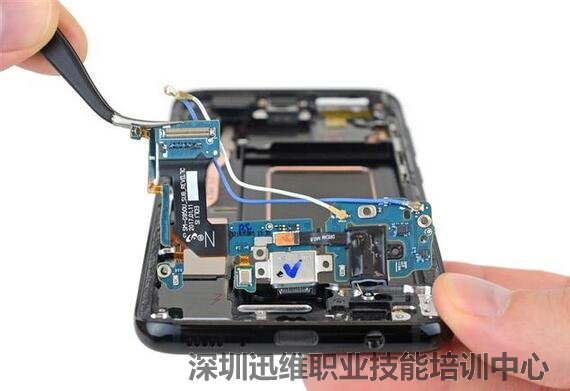

内部模块
内部模块特写。
内部模块正面
内部模块背面

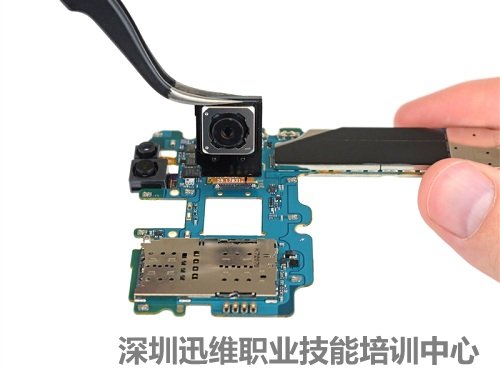

拆下主板上的摄像头。
主身摄像头

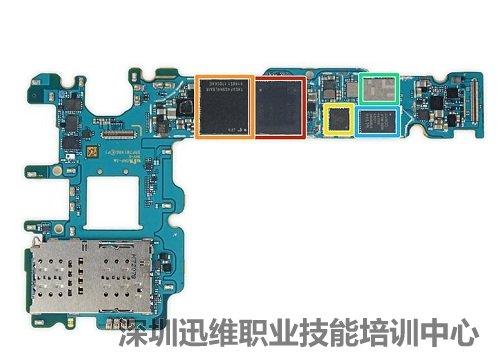

主板正面芯片组：
红色：三星的K3UH5H50MM-NGCJ 4GB内存，和骁龙835封装在一起
橙色：东芝的THGBF7G9L4LBATR 64GB闪存
黄色：高通的WCD9341音频芯片
绿色：Skyworks 78160-11功率放大器
蓝色：Avago AFEM-9066射频前端模组
深蓝色：NXP 80T71 NFC控制器
主板正面芯片组
主板背部芯片组：
红色：Murata KM6D28040 Wi-Fi控制器
橙色：Qualcomm PM8998电源芯片
黄色：Qualcomm WTR5975射频芯片
绿色：Avago AFEM-9053射频前端模组
蓝色：IDT P9320S
深蓝色：Maxim MAX77838 companion PMIC电源管理芯片
主板背面芯片组

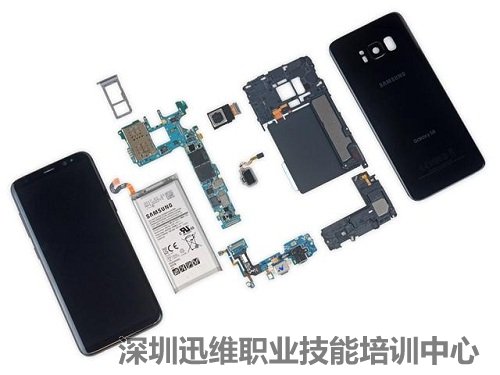

三星galaxy s8拆机结束！附拆机全家福。
三星galaxy s8拆机 图20
