华硕灵珑Asus Pro拆机图解

更新时间:2017-04-20 11:27:58


  华硕灵珑Asus Pro拥有1.05千克重量和14.85mm厚度的轻薄。拥有i5-7200U处理器、8GB内存以及超大空间的512GB固态硬盘。接下来我们通过对华硕灵珑Asus Pro拆机来了解一下它的内部结构吧!

华硕灵珑Asus Pro 图1

  灵珑Asus Pro的机身设计非常纤薄,所以只是在屏幕左右两侧的下方分别设置了一个TYPE-C接口,左侧主要用作电源,右侧则是普通TYPE-C数据接口。不过为了保证机器的扩展性,华硕还是为用户标配了TYPE-C接口扩展坞,虽然只是扩展了1个TYPE-C、1个USB 3.0接口以及1个HDMI接口,但还是能够满足基本的扩展需求。

华硕灵珑Asus Pro拆机图解

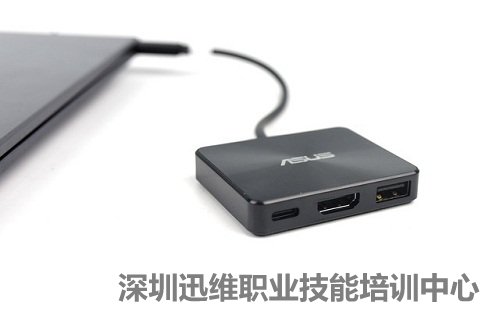

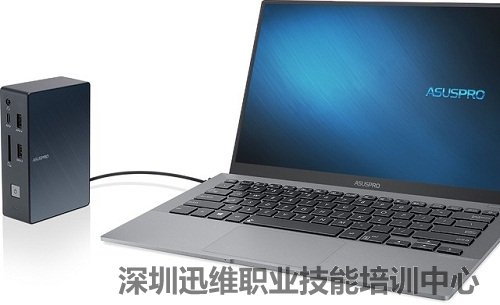

用户标配了TYPE-C接口扩展坞 图2

华硕灵珑 Asus Pro拆机图解
扩展坞 图3

  华硕灵珑Asus Pro拆机正式开始了。

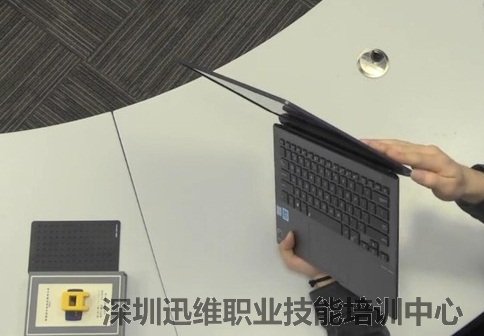

  华硕灵珑Asus Pro转轴支持180°开合。

华硕灵珑 Asus Pro拆机图解
转轴支持180°开合 图4

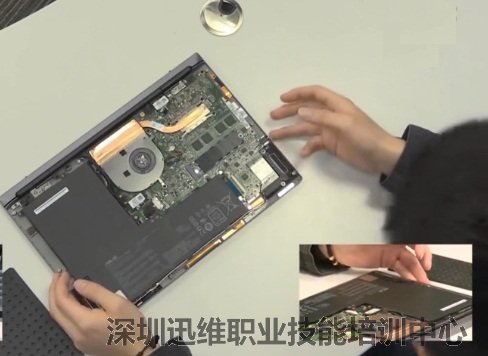

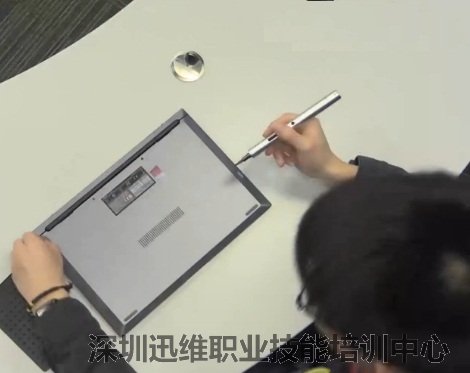

  拆下底部的螺丝,就可以看到它的内部结构了。

华硕灵珑 Asus Pro拆机图解
华硕灵珑 Asus Pro拆机 图5

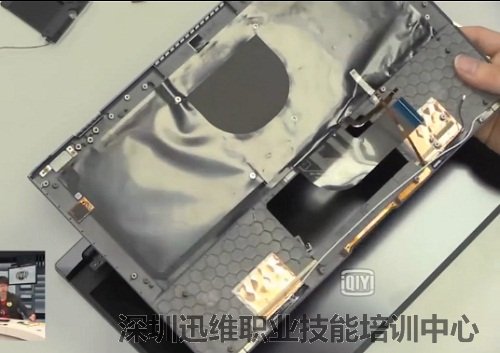

华硕灵珑 Asus Pro内部结构 图6

  拆之前先断开电源。

  WiFi天线位于前端两侧。

WiFi天线位于前端两侧 图7

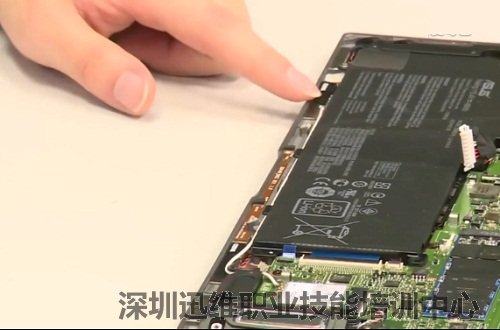

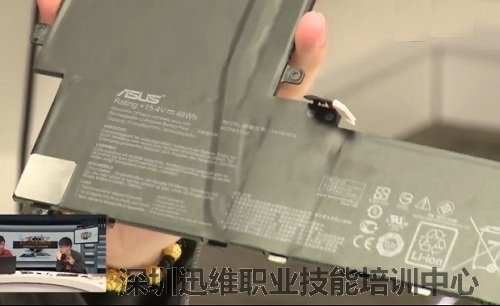

  电池呈L型,48wh容量。

电池 图8

  闪迪的SSD,512B存储容量。

512B存储空间 图9

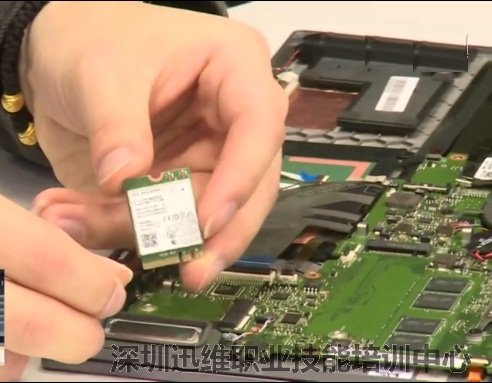

  英特尔8260网卡。

华硕灵珑 Asus Pro拆机图解
英特尔8260网卡 图10

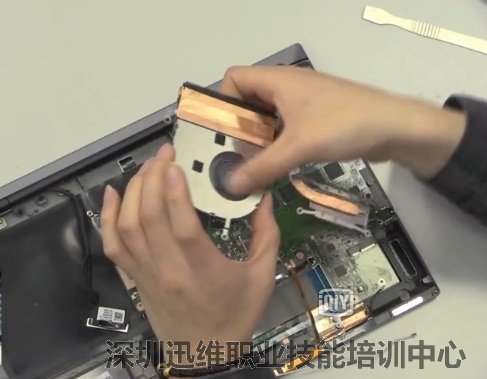

  下面开始拆解风扇。风扇比较薄,单热管设计。

风扇 图11

  拆下主板,注意侧面有一个指示灯的排线需要先取下来。

华硕灵珑 Asus Pro拆机图解
主板 图12

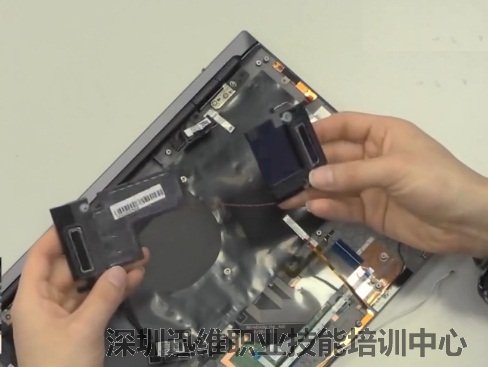

  华硕灵珑Asus Pro拆下的扬声器。

华硕灵珑 Asus Pro拆机图解
扬声器 图13

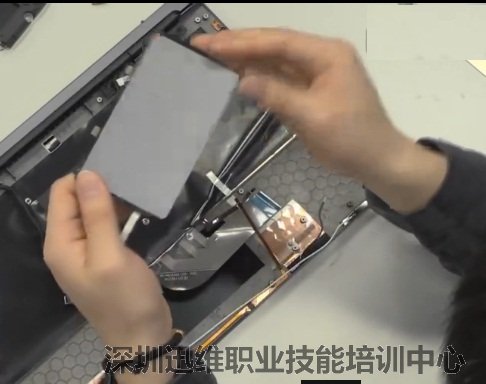

  触控板已经拿下来了。

华硕灵珑 Asus Pro拆机图解
触控板 图14

  先取出芯片。

华硕灵珑 Asus Pro拆机图解
华硕灵珑Asus Pro拆机 图15

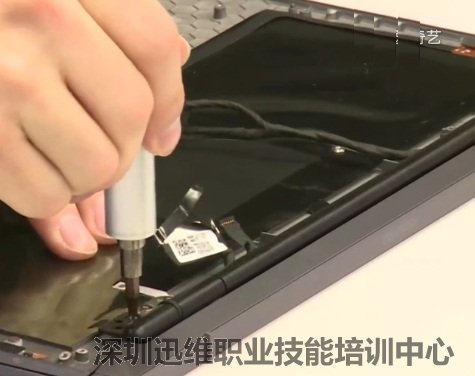

  正在尝试取下转轴。

华硕灵珑Asus Pro拆机图解
华硕灵珑 Asus Pro拆机 图16

  到此华硕灵珑Asus Pro拆机完成,从拆解的过程中发现排线真的好多呀,所以大家在对华硕灵珑Asus Pro拆机时一定要多注意哦!
