雷神游戏本911GT内部设计如何?雷神911GT拆机图解教程

更新时间:2016-04-21 14:51:35

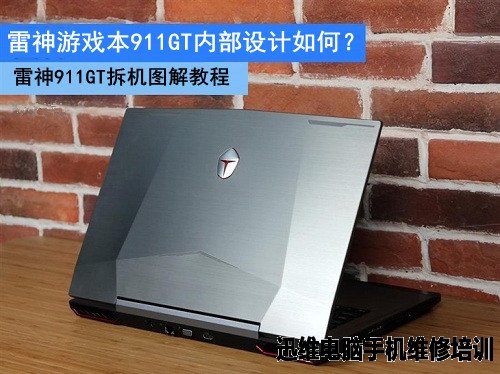

  雷神游戏本911GT是2015年年底,雷神旗下推出的一款17英寸大屏游戏笔记本,雷神游戏本911GT采用了酷睿i7 6700HQ处理器、16GB内存、512GB SSD+1TB HDD,同时搭载了GTX 970M独立显卡,那么它在内部构造方面如何呢?下面我们通过雷神游戏本911GT拆机来一探究竟吧。

雷神游戏本911GT拆机 图1
雷神游戏本911GT拆机 图1

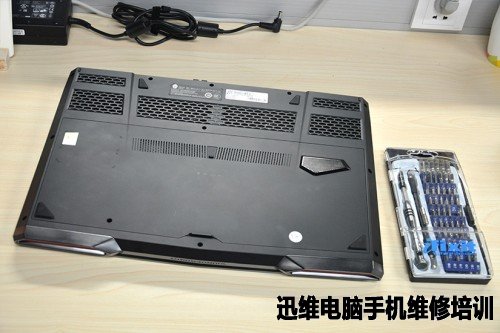

  雷神游戏本911GT拆机工具:

雷神游戏本911GT拆机 图2
雷神游戏本911GT拆机 图2

  雷神游戏本911GT拆机方法/步骤:

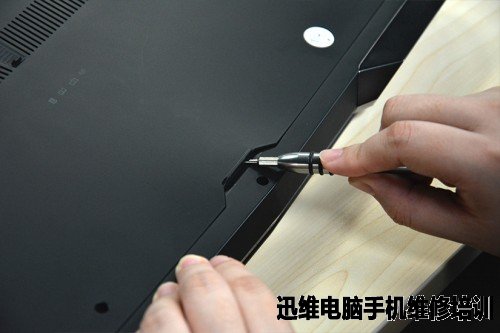

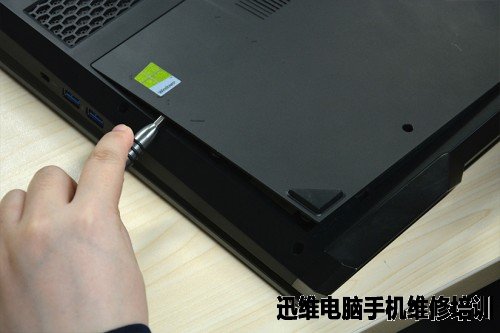

  1、拆卸笔记本是要从后盖开始,第一件事情便是拆卸螺丝。

雷神游戏本911GT拆机 图3
雷神游戏本911GT拆机 图3

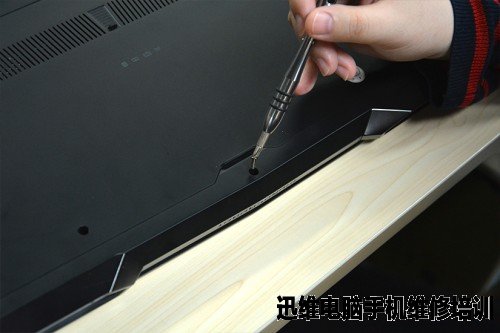

  2、拧下后盖挡板上的两颗螺丝,白色保修标签(防止用户因拆机不规范对机器造成意外损坏)下面还隐藏着一个螺丝,不要忘记拧下来,便可以轻松的撬开雷神游戏本911GT的后盖。

雷神游戏本911GT拆机 图4
雷神游戏本911GT拆机 图4

雷神游戏本911GT拆机 图5
雷神游戏本911GT拆机 图5

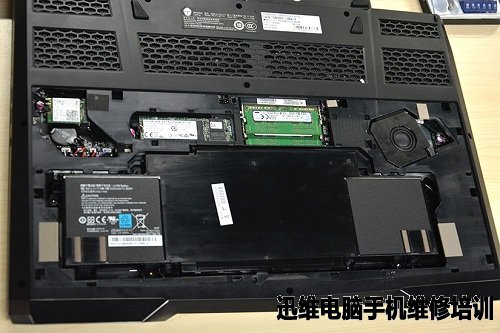

  3、拆开中间小后盖的整体图,由左到右,由上到下,依次是网卡、512G固态硬盘、8G*2内存条、两块对称的经过复合材质卡槽相连的电池,通过后面的拆解,我们会看到插槽下面1TB的机械硬盘。

雷神游戏本911GT拆机 图6
雷神游戏本911GT拆机 图6

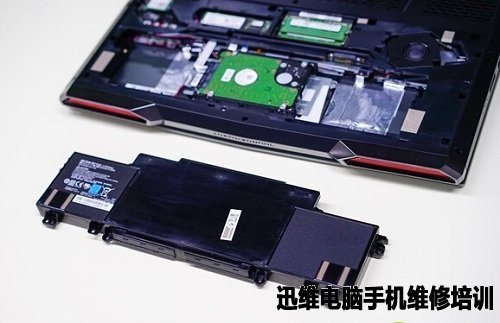

  拧下两颗固定螺丝就可以卸下电池。两块电池是传统的直接接触连接方式。

雷神游戏本911GT拆机 图7
雷神游戏本911GT拆机 图7

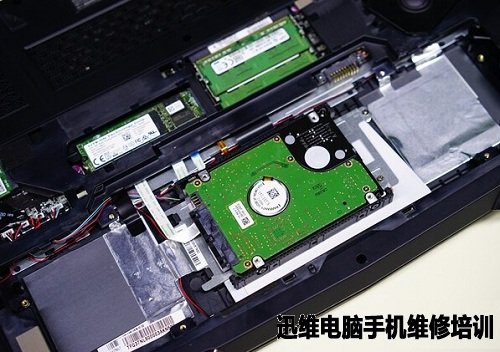

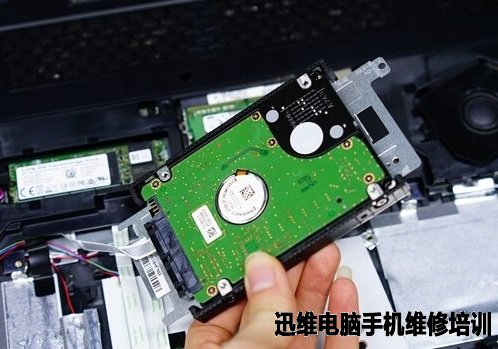

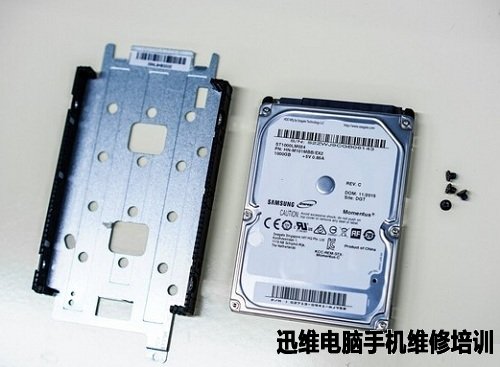

  把两颗固定螺丝拧下,就可以连同硬盘托架一起拆下硬盘。将硬盘从硬盘托架上分离后可以看到这块1TB的机械硬盘制造商来自希捷。

雷神游戏本911GT拆机 图8
雷神游戏本911GT拆机 图8

雷神游戏本911GT拆机 图9
雷神游戏本911GT拆机 图9

雷神游戏本911GT拆机 图10
雷神游戏本911GT拆机 图10

  两个8GB DDR4内存。

雷神游戏本911GT拆机 图11
雷神游戏本911GT拆机 图11

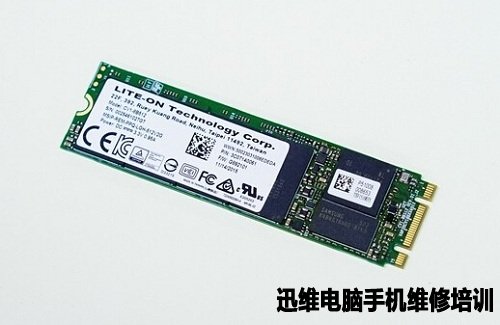

  雷神游戏本911GT M.2接口的512G固态硬盘位于机身后盖左侧风扇正下方,机械硬盘上方。

雷神游戏本911GT拆机 图12
雷神游戏本911GT拆机 图12

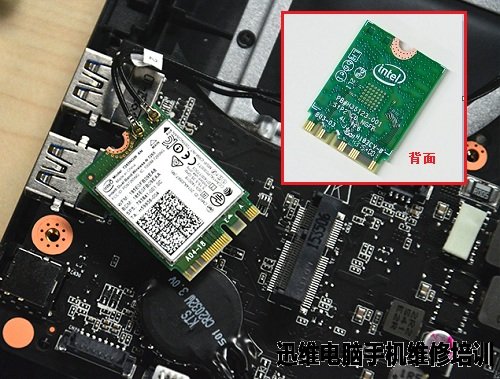

  位于机身后盖左侧风扇正下方的蓝牙无线二合一网卡。

雷神游戏本911GT拆机 图13
雷神游戏本911GT拆机 图13

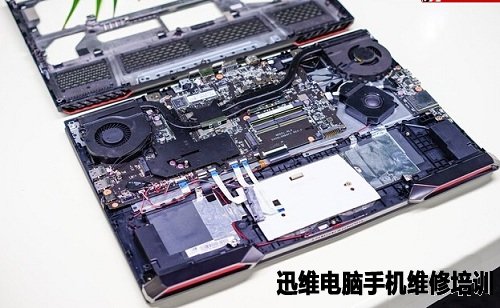

  4、后盖边缘采用卡槽设置,拧下剩余的所有固定螺丝,用塑料翘片沿着边缘的空隙即可将后盖撬开。

雷神游戏本911GT拆机 图14
雷神游戏本911GT拆机 图14

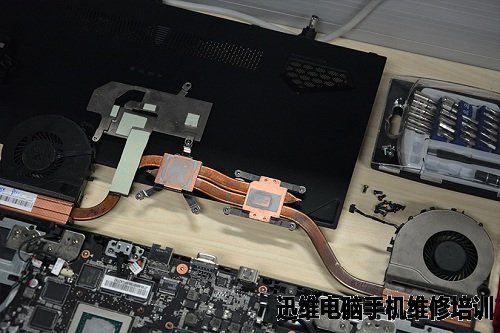

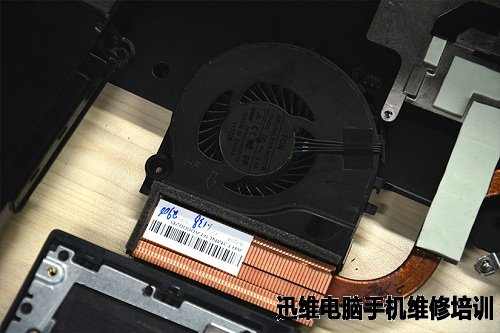

  再接着拆卸处理器和显卡上面的两个通过导热管相连的对阵风扇。两个风扇的扇叶是相反的,其中一个是进风口,一个是出风口。

雷神游戏本911GT拆机 图15
雷神游戏本911GT拆机 图15

雷神游戏本911GT拆机 图16
雷神游戏本911GT拆机 图16

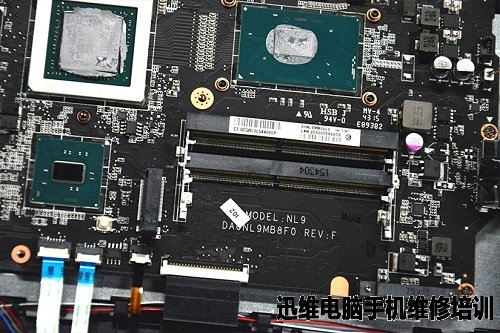

  5、雷神游戏本911GT核心CPU和双显卡均分布在主板的正中间位置,上方压着连接两风扇的导热管。四角分别是:GTX 970M独显、i7-6700HQ处理器、HD 530核显,两个DDR4内存插槽。

雷神游戏本911GT拆机 图17
雷神游戏本911GT拆机 图17

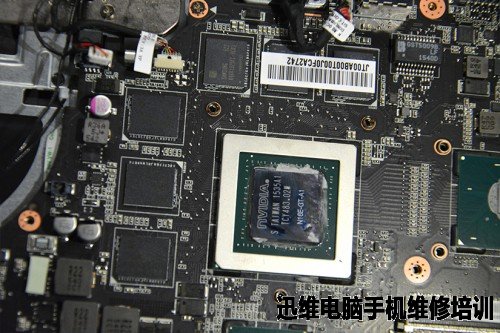

  GTX 970M 6G显存独显,一个英伟达显卡核心周围分布着六个三星1GB显存芯片。

雷神游戏本911GT拆机 图18
雷神游戏本911GT拆机 图18

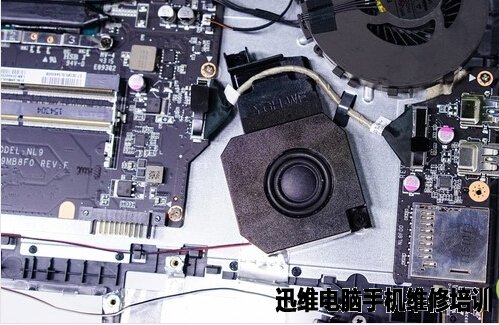

  低音炮的放置位置位于机身后盖右侧风扇正下方。断开排线,拧下上面的固定螺丝,就可以将它轻松拆下。

雷神游戏本911GT拆机 图19
雷神游戏本911GT拆机 图19

雷神游戏本911GT拆机 图20
雷神游戏本911GT拆机 图20

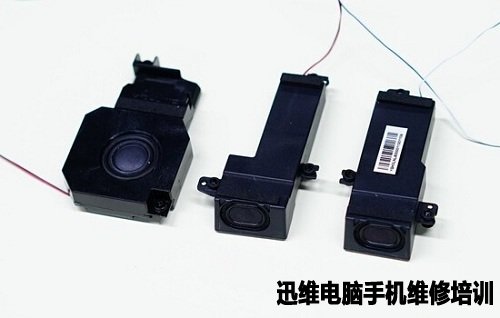

  音响模块。

雷神游戏本911GT拆机 图21
雷神游戏本911GT拆机 图21

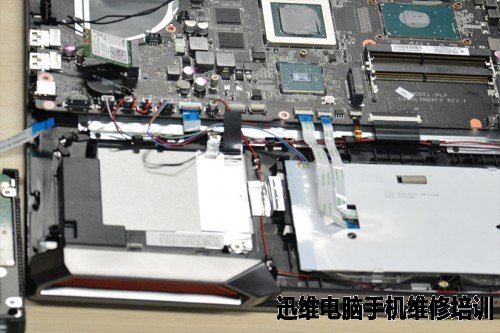

  6、主板上左侧的整体布线,由左至右依次为:左右两侧音响排线、低音炮排线、BIOS电池排线、触控板背光灯排线、键盘上方功能键排线、前侧雷神英文LOGO排线、机械硬盘排线、触控板排线、键盘背光灯排线以及键盘排线。

雷神游戏本911GT拆机 图22
雷神游戏本911GT拆机 图22

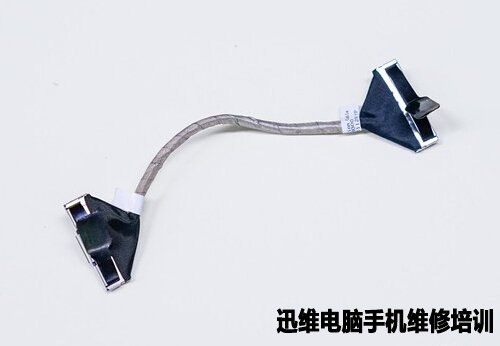

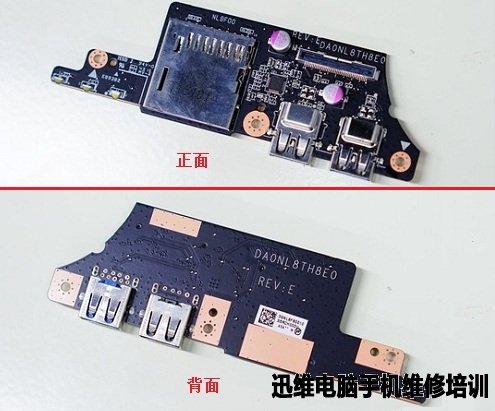

  雷神游戏本911GT机身左侧的I/O接口模块通过一根类似于屏幕排线的连接线与主板连接,这里有一个USB3.0接口、支持关机充电的USB2.0接口、多合一读卡器、电源指示灯、硬盘指示灯、以及WiFi模块指示灯。

雷神游戏本911GT拆机 图23
雷神游戏本911GT拆机 图23

  在拆下主板前,先取下麦克风摄像头排线(左侧)以及LOGO背光排线(右侧),LOGO背光灯的排线需要小心的用镊子慢慢拔出。还有电源排线以及屏幕排线也一并拆除。

雷神游戏本911GT拆机 图24
雷神游戏本911GT拆机 图24

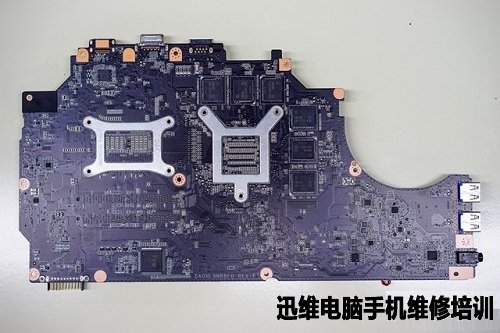

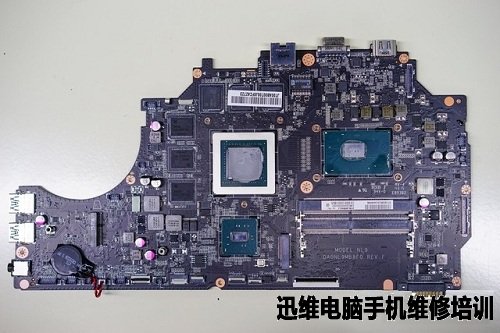

  雷神游戏本911GT主板特写图。移除所有排线后,拧下所有固定主板的螺丝,即可拿下整块主板。

雷神游戏本911GT拆机 图25
雷神游戏本911GT拆机 图25

雷神游戏本911GT拆机 图26
雷神游戏本911GT拆机 图26

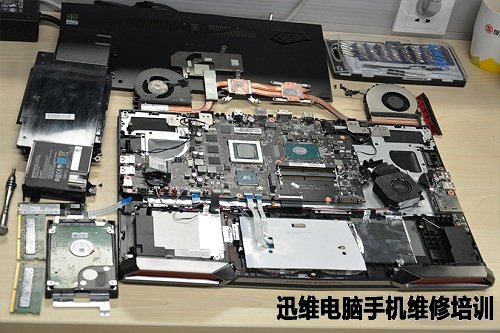

  雷神游戏本911GT拆机所有部件全家福。

雷神游戏本911GT拆机 图27
雷神游戏本911GT拆机 图27

  通过整个的拆机过程来看,雷神游戏本911GT内部做工还是有很大的提升空间的,布线也十分精细,拆机不算太难,便于后续的维护维修。一台笔记本的做工不仅仅要看它的外在,内在的做工同样重要。
