惠科SDUVN G5638显示器开机闪一下就黑屏故障维修

更新时间:2016-04-21 14:07:22


  接修一台惠科SDUVN 19寸显示器,开机闪了一下就黑屏了。以前遇到这种故障一般是灯管坏了一根,开机高压保护导致的黑屏,一般应急修理是在坏灯管那个接口上并一个高压无极性电容就可以防止高压保护了。拆机后并上一个高压无极性电容测试无效,故障还是一样,又把坏灯管的那个接口短接了测试也不行,手上没有这灯管,把四灯改为二灯使用了。

  改高压板时,最好把原电源高压一体板上的高压板供电断开,新的高压板,接VCC、GND跟ON/OFF就可以了。

  显示器灯管坏了,开机亮一下就自动保护了。

显示器黑屏 图一

  显示器背面。

显示器黑屏 图二

  按键用撬棒撬按键旁边的缺口,就可以撬开外壳。

显示器黑屏 图三

  刮刀用来撬显示器的外壳非常好用,一直用它。

显示器黑屏 图四

  已经撬开一大半了。

显示器黑屏 图五

  已经全部撬出来了。

显示器黑屏 图六

  小心拿起屏、拆下所有的排线。

显示器黑屏 图七

  拆下这些螺丝。

显示器黑屏 图八

  电源、高压一体板。

显示器黑屏 图九

  电源、高压一体板背面。

显示器黑屏 图十

  电源、高压一体板特写。

显示器黑屏 图十一

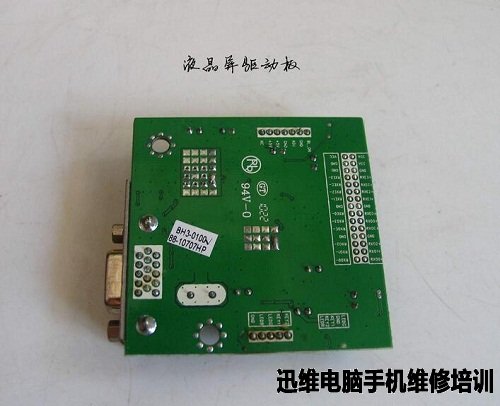

  液晶屏驱动板。

显示器黑屏 图十二

显示器黑屏 图十三

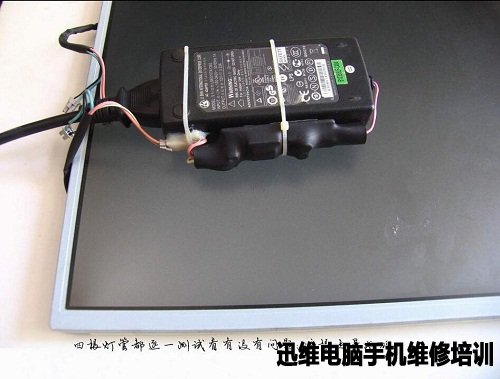

  自己利用12V电源适配器跟一口高压板DIy的灯管测试器。

显示器黑屏 图十四

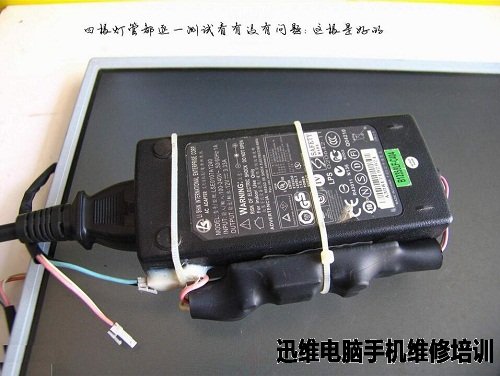

  四根灯管都逐一测试,看有没有问题,以下是好的,如图:

显示器黑屏 图十五

显示器黑屏 图十六

显示器黑屏 图十七


  四根灯管都逐一测试,看有没有问题,这根是坏的

显示器黑屏 图十八

  在其中一个灯管接口上,并上一个3KV的无极性电容。

显示器黑屏 图十九

  在其中一个灯管接口上,并一个3KV的无极性电容
  PS:大多数灯管坏的,并一个高压电容就不会有保护了。

显示器黑屏 图二十

  在其中一个灯管接口上,并一个3KV的无极性电容,焊好后测试还是会保护,行不通。

显示器黑屏 图二十一

  直接短接坏灯管的接口。

显示器黑屏 图二十二

  直接短接坏灯管的接口,短接后测试还是不行,看来只能改二灯的了。

显示器黑屏 图二十三

  试了二种常用的方法来防止高压保护都行不通,只能改为二灯的。

显示器黑屏 图二十四

  焊下这二根跳线,不用后边的高压电路,另加一块二灯高压板。

显示器黑屏 图二十五

  另加一块2灯高压板接ON/OFF、GND+12v这三根线就可以了。

显示器黑屏 图二十六

  焊开的跳线。

显示器黑屏 图二十七


显示器黑屏 图二十八

显示器黑屏 图二十九

  准备加的二灯高压板。

显示器黑屏 图三十

  二灯高压板接口定义特写。

显示器黑屏 图三十一

  剪掉连接线的一边接口,留下三根线来连接就可以了。

显示器黑屏 图三十二

  对应焊点焊接好后,连上高压板。

显示器黑屏 图三十三

  重新装好,给新的高压板找个位置放好。

显示器黑屏 图三十四

  新高压板用胶布定下位。

显示器黑屏 图三十五

  接左右二条灯管。

显示器黑屏 图三十六

  安装好后,接主机,开机看下效果。

显示器黑屏 图三十七

  把亮度调到最高,基本上看不出什么了,正常使用。


显示器黑屏 图三十八
