三星galaxy alpha拆机图解

　　三星galaxy alpha正面面板在贴合的时候明显偏右上，在左侧和底部有明显的缝隙，听筒部位和玻璃面板也有很明显的缝隙，并且HOME按钮还是歪的，看来三星第一次尝试金属边框是没能做到十全十美的，好进入正题，三星galaxy alpha拆解开始。

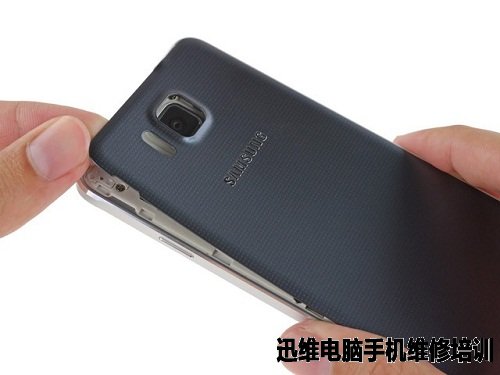

　　三星galaxy alpha的后壳可以拆卸，这也是三星一直以来的坚持，设计颇为人性化。

三星galaxy alpha拆机图解

图一　三星galaxy alpha拆机图解

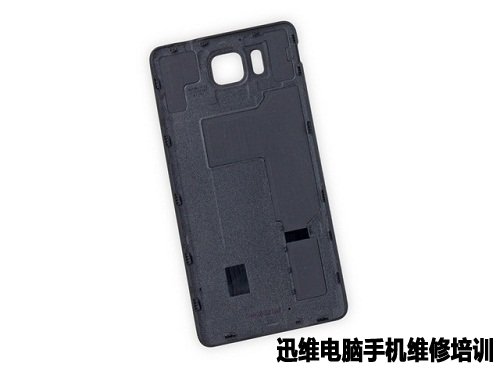

　　从拆卸的后壳来看，并没有看到像S5那样的橡胶圈，显然三星galaxy alpha是不具备IP67级别防水防尘功能的。
　

三星galaxy alpha拆机图解

图二　三星galaxy alpha拆机图解

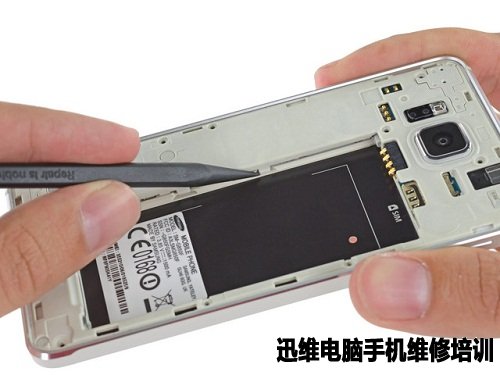

　　像这样的可拆卸电池设计目前也算是三星的标志了。除了更换SIM卡会麻烦点儿，其实可以换电池在应急的时候还是很有必要的。

三星galaxy alpha拆机图解

图三　三星galaxy alpha拆机图解

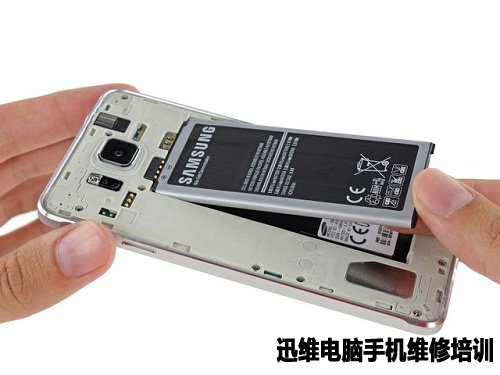

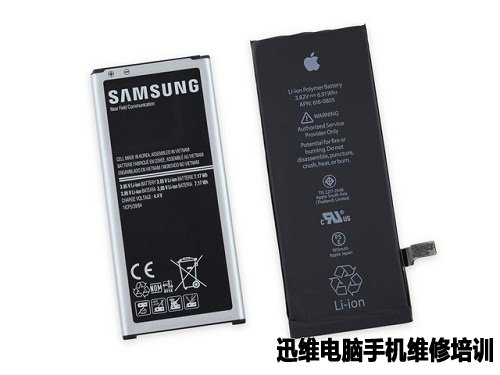

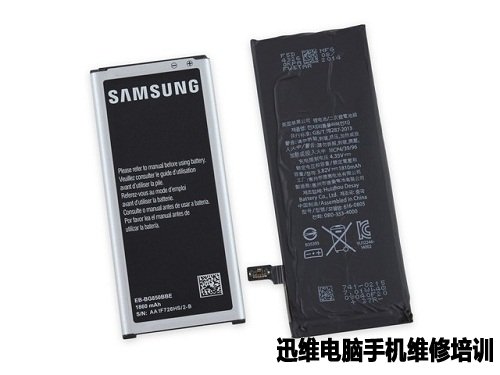

　　三星galaxy alpha的后置电池容量为1860毫安时，而iPhone 6则是1810毫安时，都是长条形的，但是同等容量的情况下，三星galaxy alpha的尺寸要比iPhone 6小不少。

三星galaxy alpha拆机图解

图四　三星galaxy alpha拆机图解

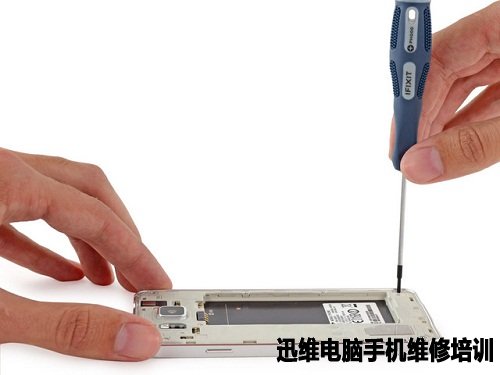

　　接下来就是拆主板了，需要把固定用的螺丝拧开。

三星galaxy alpha拆机图解

图五　三星galaxy alpha拆机图解

三星galaxy alpha拆机图解

图六　三星galaxy alpha拆机图解

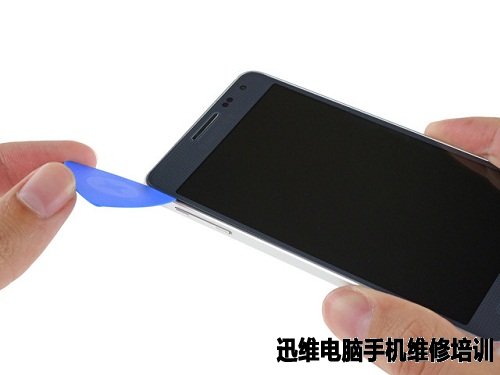

　　打开三星galaxy alpha的前置面板需要用电吹风将粘合的胶水给吹软了，这样才能够使用工具较为轻易的撬开。

三星galaxy alpha拆机图解

图七　三星galaxy alpha拆机图解

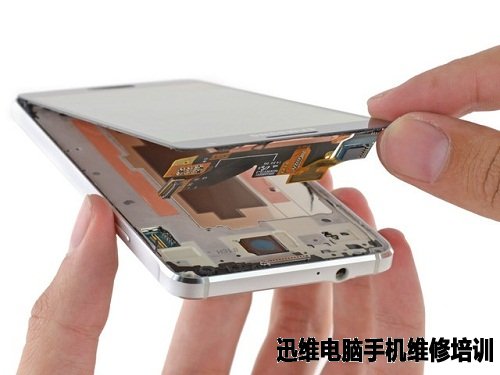

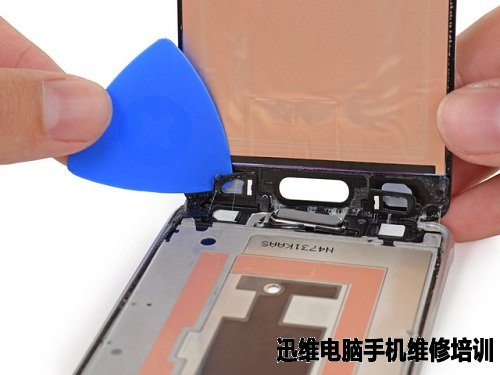

　　在不破坏任何部位的情况下，花了大约一个半小时的加热和绕前面板的边缘撬起。只能说三星的做工还是硬气！

三星galaxy alpha拆机图解

图八　三星galaxy alpha拆机图解

　　三星galaxy alpha保留了三星S5的Home键指纹识别功能，这一步的拆解需要从显示屏着手拆解Home键。

三星galaxy alpha拆机图解

图九　三星galaxy alpha拆机图解

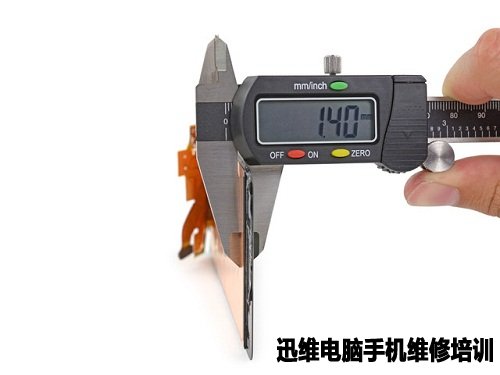

　　从这张图可以看到它的显示屏其实是非常薄的，厚度仅为1.4mm，会不会像iPhone 6 Plus那样容易掰弯呢？

三星galaxy alpha拆机图解

图十　三星galaxy alpha拆机图解

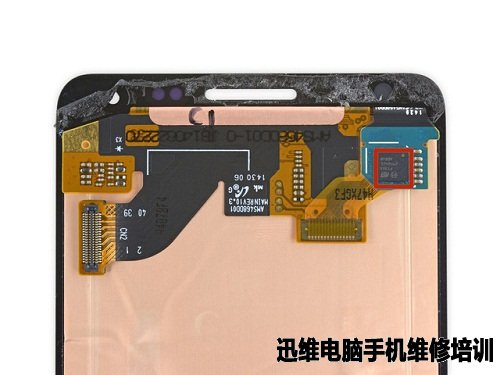

　　拆解后我们可以看到，其触摸屏控制器由意法半导体提供。

三星galaxy alpha拆机图解

图十一　三星galaxy alpha拆机图解

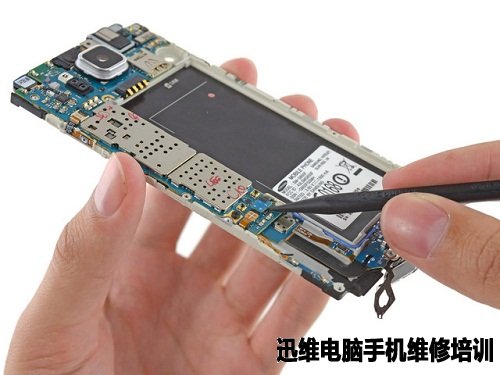

　　前面将背部的螺丝拆卸之后就什么都没做了，先把前置面板给卸了，现在开始卸后面。

三星galaxy alpha拆机图解

图十二　三星galaxy alpha拆机图解

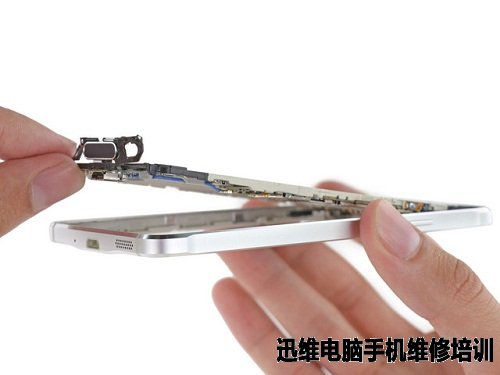

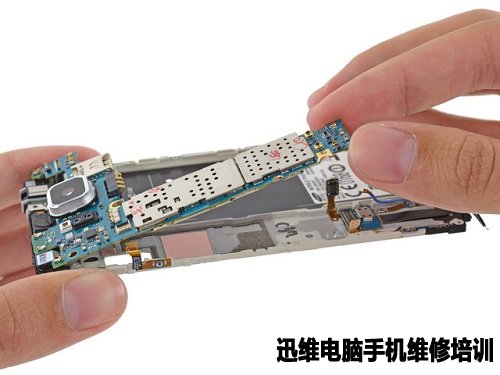

　　撬开后需要向上将主板拉出来。

三星galaxy alpha拆机图解

图十三　三星galaxy alpha拆机图解

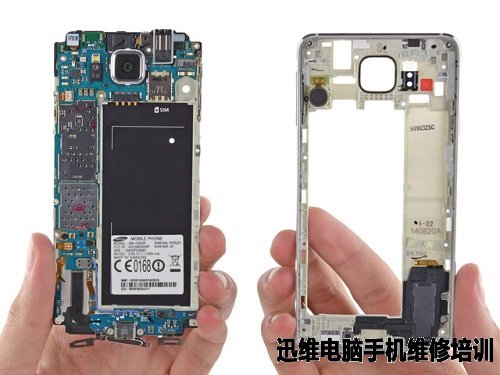

　　主板和中框终于分离了，振子还留在了中框上面。

三星galaxy alpha拆机图解

图十四　三星galaxy alpha拆机图解

　　在主板上，只有少数的螺杆和连接器固定在上面。

三星galaxy alpha拆机图解

图十五　三星galaxy alpha拆机图解

　　将这些连接器轻轻剥开后，主板就可以较为轻易的揭开了。

三星galaxy alpha拆机图解

图十六　三星galaxy alpha拆机图解

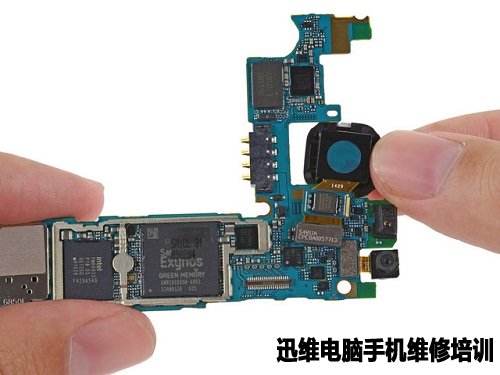

　三星galaxy alpha后置1200万像素摄像头，手指头捏着的就是了。

三星galaxy alpha拆机图解

图十七　三星galaxy alpha拆机图解

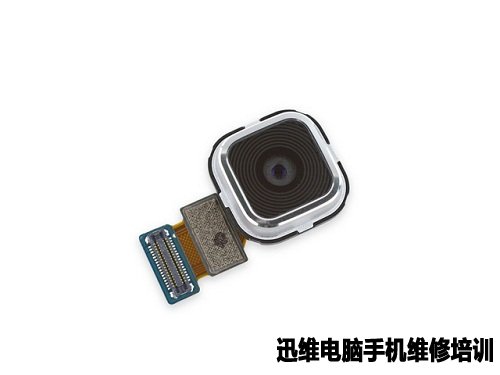

　　这颗摄像头虽然像素低于S5，但其实相差也不是那么明显了，实际还是有着不错的表现。

三星galaxy alpha拆机图解

图十八　三星galaxy alpha拆机图解

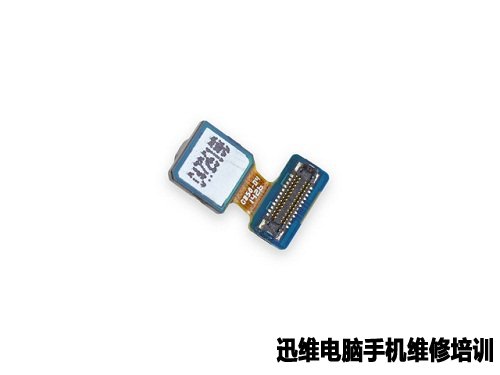

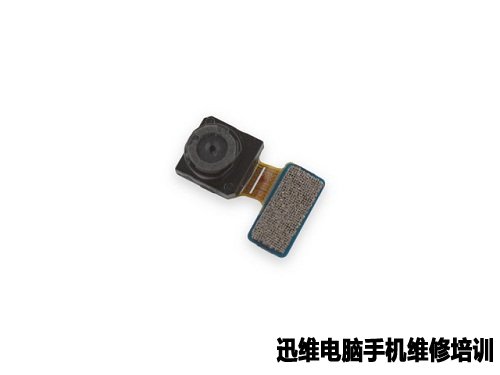

　　前置的210万像素剥开也非常的容易

三星galaxy alpha拆机图解

图十九　三星galaxy alpha拆机图解

三星galaxy alpha拆机图解

图二十　三星galaxy alpha拆机图解

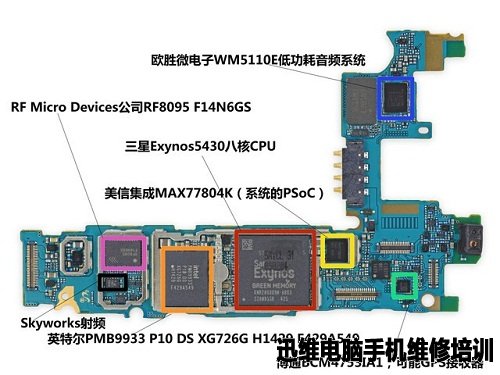

　　下面是三星galaxy alpha的芯片排列。

三星galaxy alpha拆机图解

图二十一　三星galaxy alpha拆机图解

三星galaxy alpha拆机图解

图二十二　三星galaxy alpha拆机图解

三星galaxy alpha拆机图解

图二十三　三星galaxy alpha拆机图解

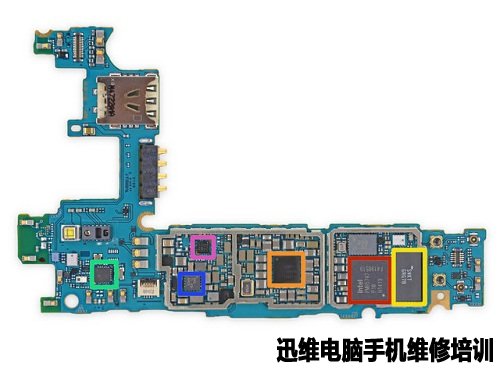

　　集成电路在电路板正面：红色框为英特尔PMB5747 ；橙色框为三星S2MPS13电源管理IC ；黄色框为SWKT GRG78天线开关模块。

三星galaxy alpha拆机图解

图二十四　三星galaxy alpha拆机图解

　　接下来则是清理三星galaxy alpha剩下的部件。

三星galaxy alpha拆机图解

图二十五　三星galaxy alpha拆机图解

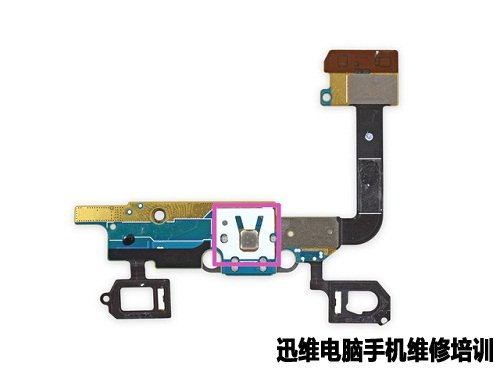

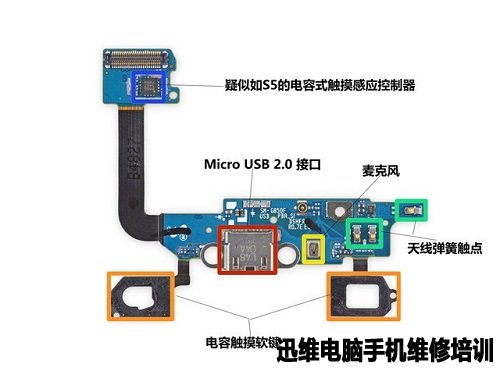

　　粉色框为首页按钮开关（在背面）。

三星galaxy alpha拆机图解

图二十六　三星galaxy alpha拆机图解

三星galaxy alpha拆机图解

图二十七　三星galaxy alpha拆机图解

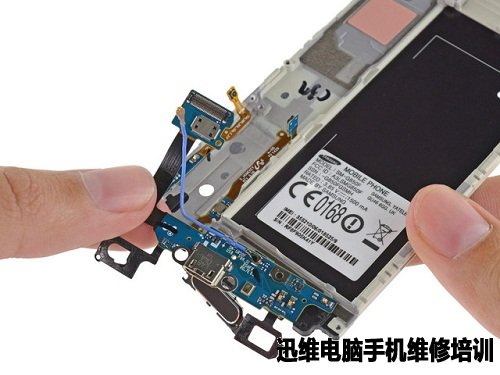

　　现在开始剥离Home键的线了。

三星galaxy alpha拆机图解

图二十八　三星galaxy alpha拆机图解

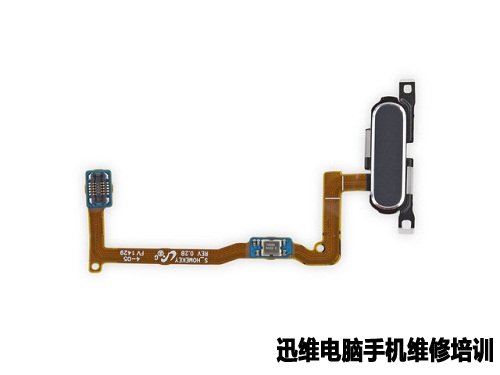

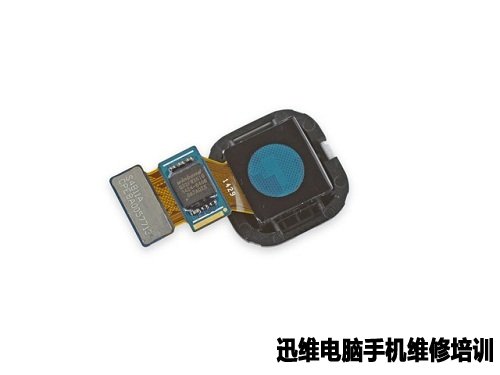

　　Home键剥离后是这个样子的。

三星galaxy alpha拆机图解

图二十九　三星galaxy alpha拆机图解

　　这是它的3.5mm耳机接口，里面有用于防水的橡胶圈。

三星galaxy alpha拆机图解

图三十　三星galaxy alpha拆机图解

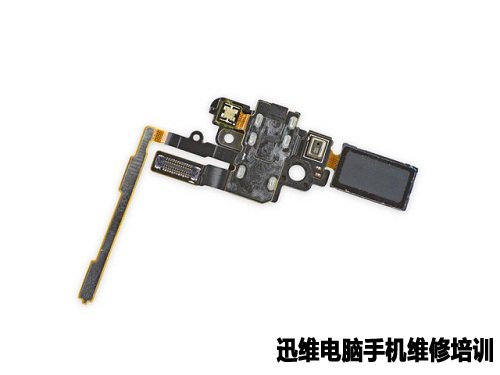

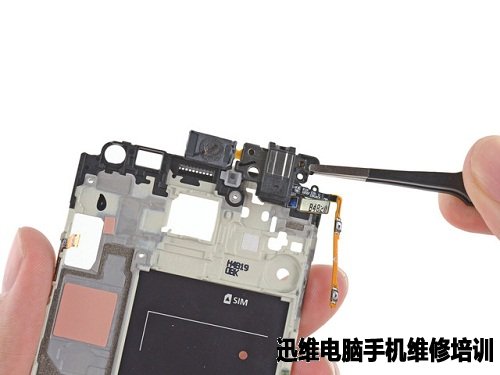

　　我们可以看到它的耳机插孔，听筒扬声器，麦克风，音量按钮开关，以及环境光传感器。

三星galaxy alpha拆机图解

图三十一　三星galaxy alpha拆机图解

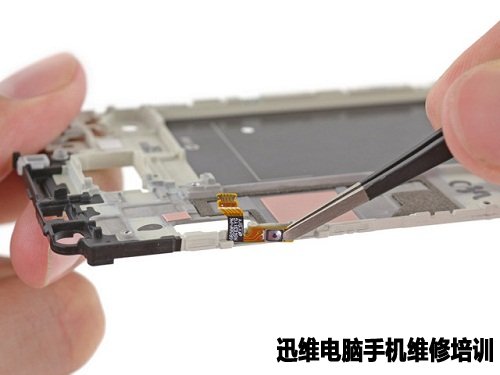

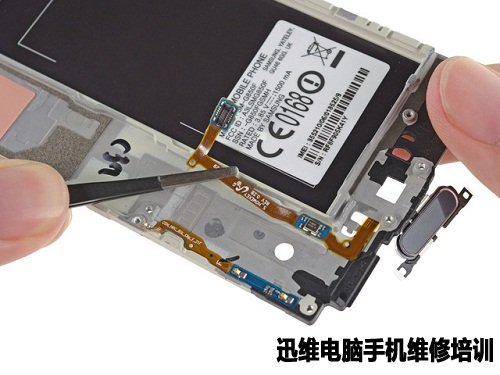

　　接下来拆边框上的排线。

三星galaxy alpha拆机图解

图三十二　三星galaxy alpha拆机图解

三星galaxy alpha拆机图解

图三十三　三星galaxy alpha拆机图解

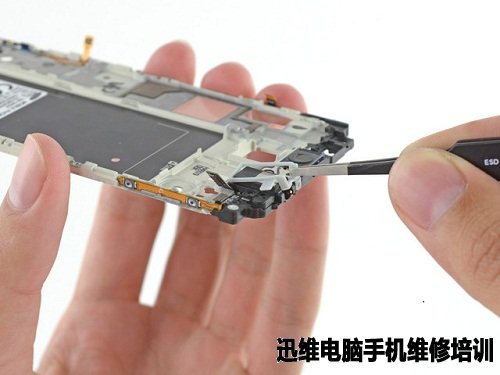

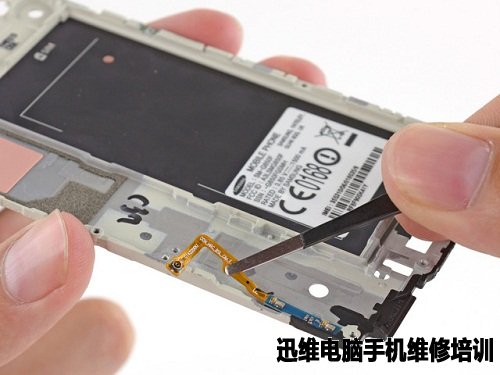

　　这种精致的小部件需要用镊子来辅助操作。

三星galaxy alpha拆机图解

图三十四　三星galaxy alpha拆机图解

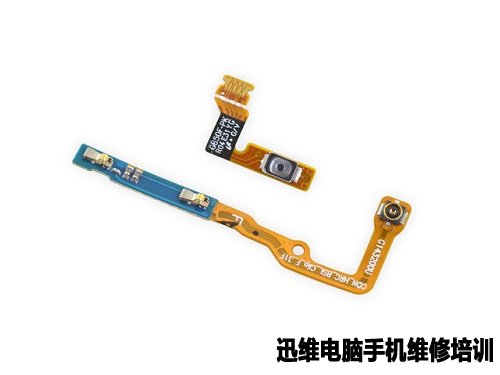

　　剥离之后就是这个样子了。

三星galaxy alpha拆机图解

图三十五　三星galaxy alpha拆机图解

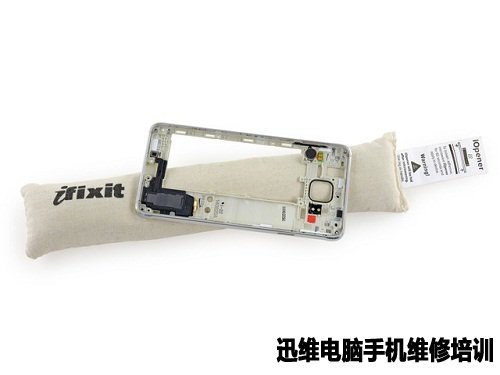

　　整个中框现在拆的算是比较干净了，还剩下振子和扬声器。

三星galaxy alpha拆机图解

图三十六　三星galaxy alpha拆机图解

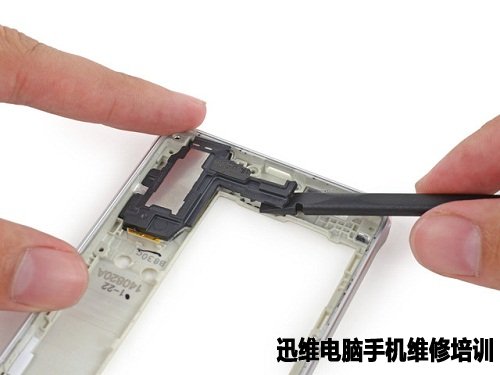

　　扬声器部位拆解也简单，撬一撬就开了。

三星galaxy alpha拆机图解

图三十七　三星galaxy alpha拆机图解

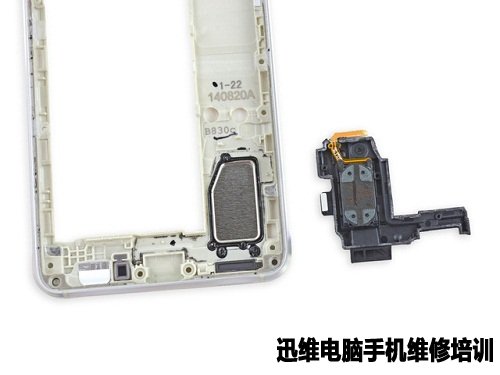

　　撬开后就是这个样子的。

三星galaxy alpha拆机图解

图三十八　三星galaxy alpha拆机图解

　　接下来用镊子把振子拔出来，需要先把排线打开。

三星galaxy alpha拆机图解

图三十九　三星galaxy alpha拆机图解

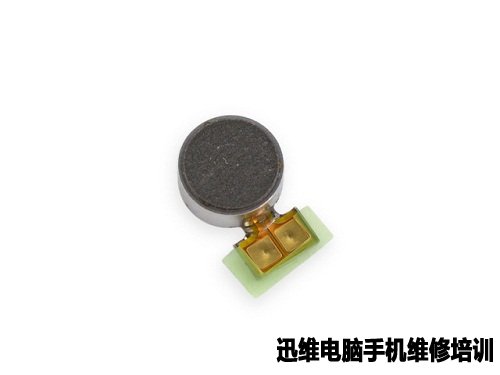

　　这个就是振子了。

三星galaxy alpha拆机图解

图十四　三星galaxy alpha拆机图解

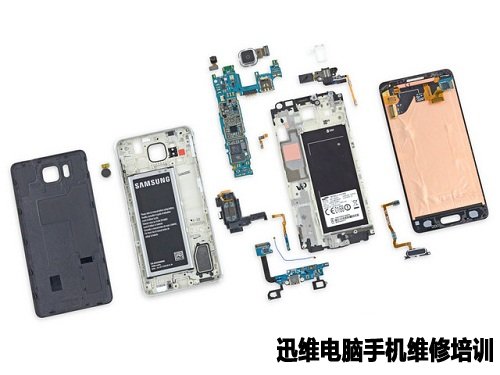

　　集合图：

三星galaxy alpha拆机图解

图四十一　三星galaxy alpha拆机图解

　　三星galaxy alpha拆机图解到此结束。
