华为P10 Plus拆机图解教程

更新时间:2017-05-05 13:27:39


  华为P10闪存门事件最近闹的沸沸扬扬,有人说华为P10闪存混用存在偷工减料之嫌,事实是否如此呢?今天我们将通过华为P10 Plus拆机图解,深入手机机身内部看看做工如何,拆机爱好者也可以全面了解华为P10 Plus拆机的操作方法。

华为P10 Plus拆机
华为P10 Plus拆机 图1

华为P10 Plus拆机方法/步骤:

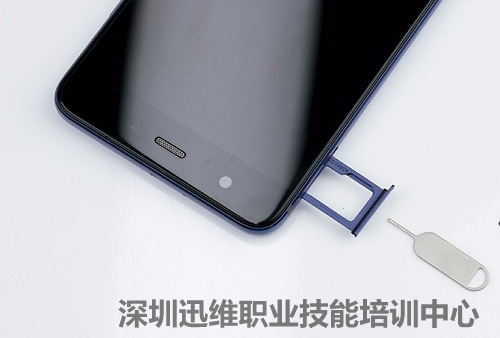

  拆机第一步,首先将手机关机,然后用卡针,将机身侧面的SIM卡托取下来。

手机关机,取下SIM卡托
华为P10 Plus拆机 图2

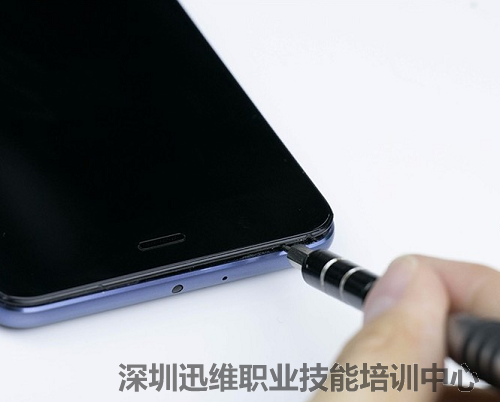

  之后使用撬棒从手机正面顶部寻找缝隙慢慢撬起面板,最好可以借助吸盘,协助找到缝隙。

撬起面
华为P10 Plus拆机 图3

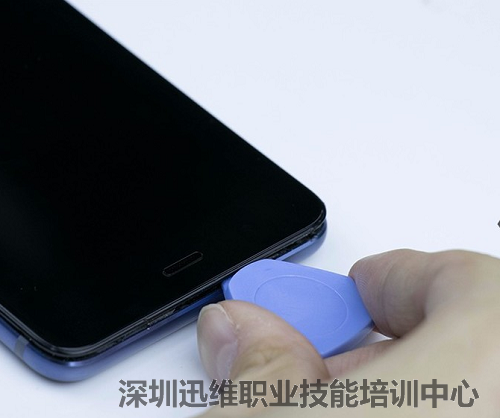

  接着用翘片从底部沿着边缘慢慢滑动,这一步为了让屏幕和主板部分分离。华为P10 Plus采用胶粘和卡扣双重固定。

华为P10 Plus采用胶粘和卡扣双重固定
华为P10 Plus 拆机 图4

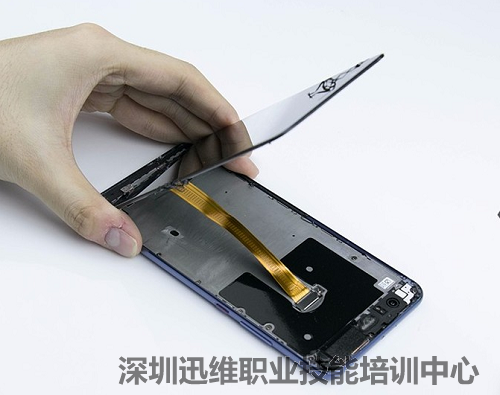

  屏幕和主板分离,可以看到中间有连接线连接屏幕和主板,采用卡扣式连接方式。因此要分离屏幕,还需要在主板一端断开排线连接,才可以成功分离屏幕。

屏幕和主板分离
华为P10 Plus拆机 图5

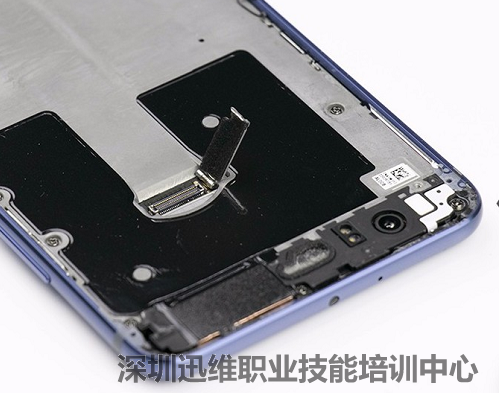

  之后通过镊子或细小工具,把连接屏幕与主板的排线断开,由于是采用卡扣设计,因此很容易就可以拨开。(安装恢复时候注意,稍微用点力按,听见细微“叮”声为准)

把连接屏幕与主板的排线断开
华为P10 Plus 拆机 图6

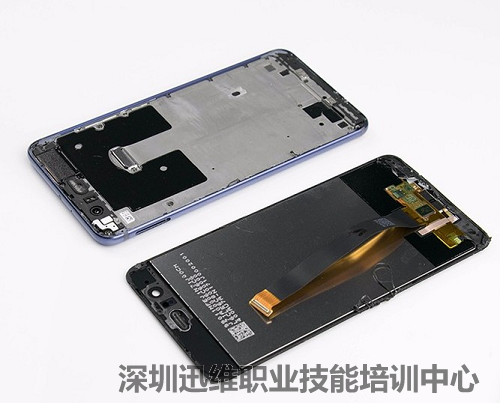

  屏幕与背壳主板完全分离特写。

屏幕与背壳主板完全分离特写
华为P10 Plus 拆机 图7

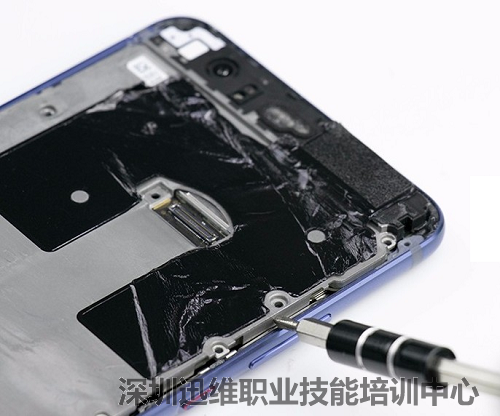

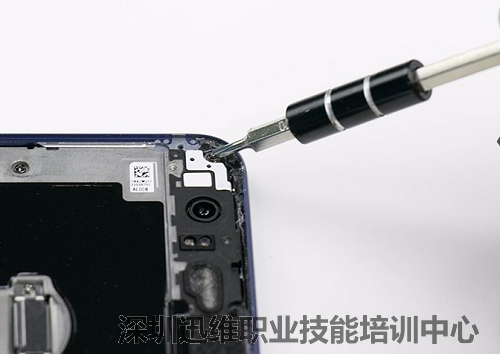

  接下来把螺丝拧下,这一部分主要是主板和背壳分离。

把螺丝拧下
华为P10 Plus 拆机 图8

  主板和背壳固定的螺丝全部卸下后,用工具分别从左边和右边撬起主板和后壳,注意卡扣的方向。

从左边和右边撬起主板和后壳
华为 P10 Plus拆机 图9

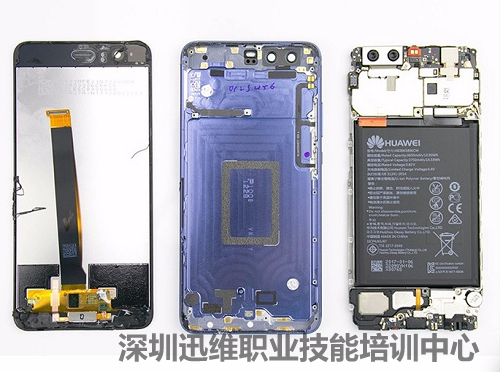

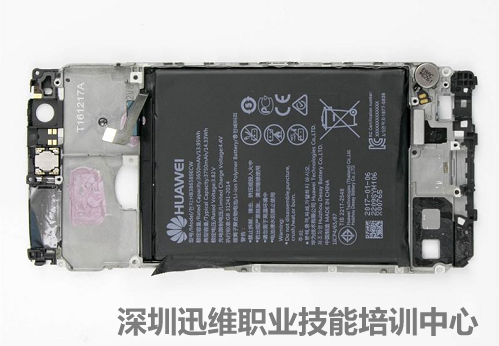

  屏幕、主板、后壳完全分离。

屏幕、主板、后壳完全分离
华为P10 Plus 拆机 图10

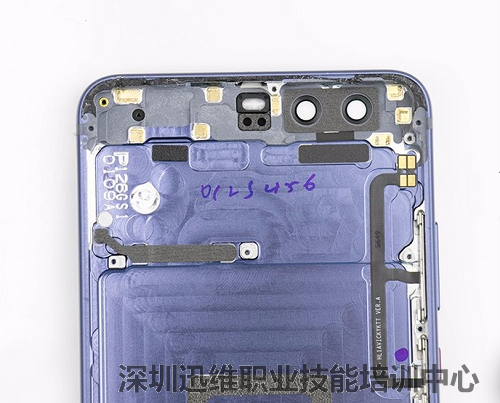

  在手机背壳有部分金属垫片。

手机背壳有部分金属垫片
华为P10 Plus 拆机 图11

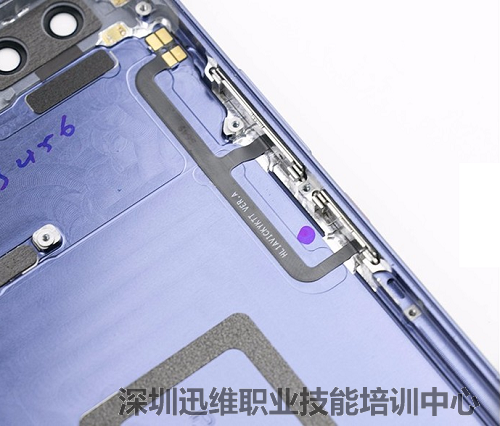

  华为P10 Plus按键固定在底部,在上端可以看到有金属触点。

华为P10 Plus按键固定在底部
华为 P10 Plus拆机 图12

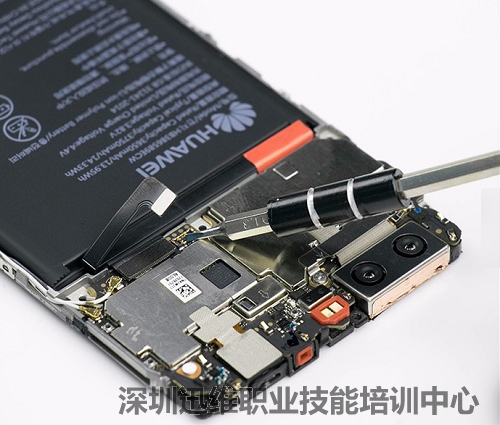

  接下来是断电处理。把电池和上部主板的连接板撬起,即可断电处理。

断电处理
华为P10 Plus 拆机 图13

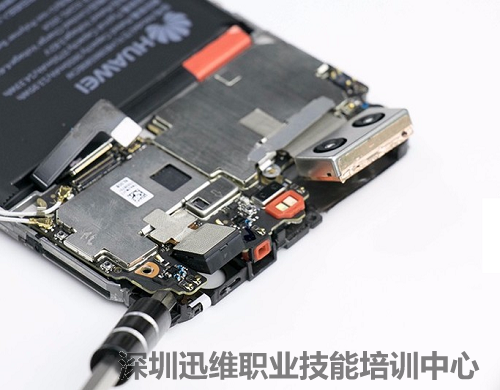

  用工具把卡扣撬起,这时要注意镜头有可能因为连带作用翘起,小心拆解即可。

  注意:有一个螺丝隐藏在屏蔽罩附近。

用工具把卡扣撬起
华为P10 Plus 拆机 图14

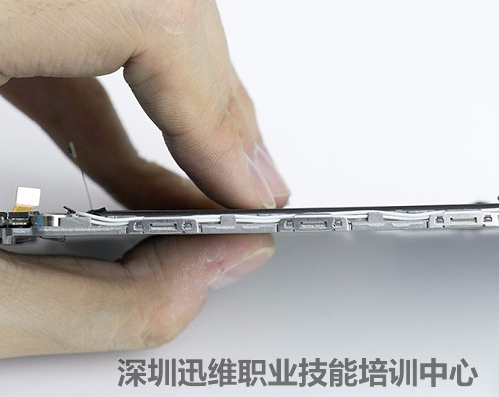

  从侧边连接线中可以看到连接底部的排线有2条,在侧边,固定片紧密放置在机身右侧,连接下半部分主板。

连接底部的排线有2条
华为P10 Plus 拆机 图15

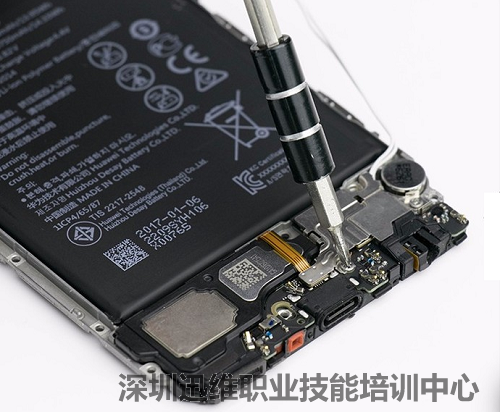

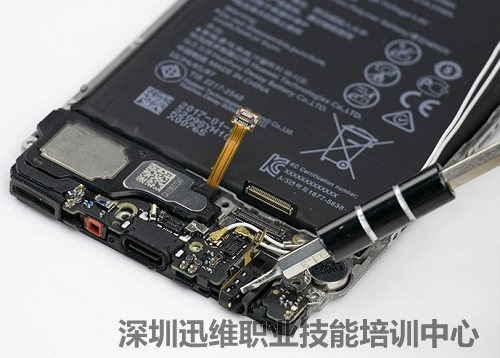

  之后再拆卸下部分主板,依旧要先拧螺丝,建议单独放置拆卸下的螺丝,标记好。

  可以看到底部是扬声器、3.5mm耳机孔、USB Type-C数据接口,还有电池连接线也一同拨开。

拧螺丝,拆下主板
华为P10 Plus 拆机 图16

  拆开屏蔽罩可以看到底部有3.5mm耳机橡胶圈保护,可以在一定程度上避免液体与灰尘进入。

拆开屏蔽罩
华为P10 Plus拆机 图17

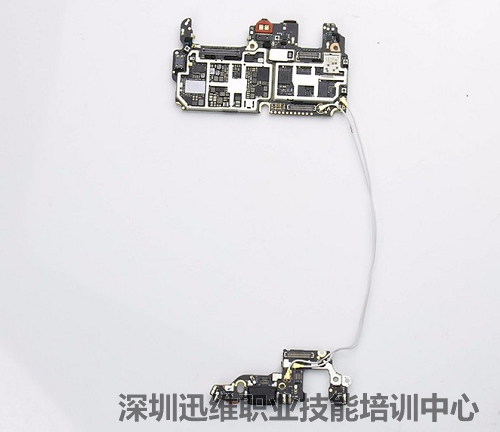

  顶部主板和下部主板拆解图,可以看作是主板和副板的关系。

  上部分主要是后置摄像头、前置摄像头以及处理器芯片部分;

  底部是扬声器、3.5mm耳机接口和USB-C接口。

顶部主板和下部主板拆解图
华为P10 Plus 拆机 图18

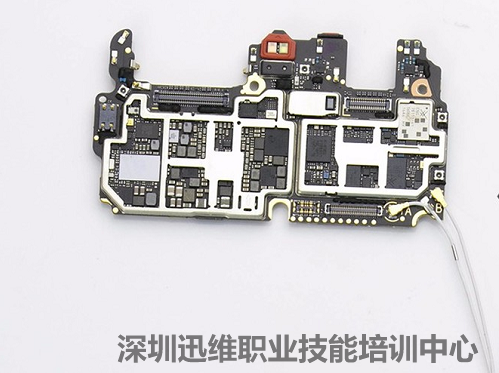

  核心主板上主要有摄像头、麒麟960处理器等核心元件,同时还有电源管理IC、射频放大器Skyworks、WiFi&Blue-tooth/FX、RF收发等。

核心主板特写
华为P10 Plus 拆机 图19

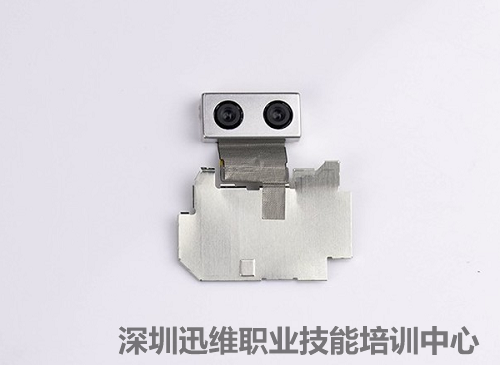

  摄像头部分均采用卡扣设计,后置徕卡双镜头,1200万像素彩色和2000万黑白镜头特写。

摄像头部分特写
华为P10 Plus拆机 图20

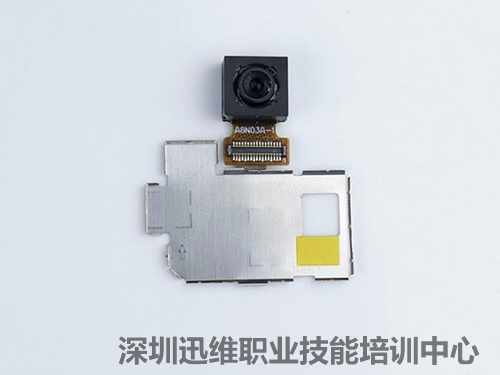

  前置徕卡800万像素镜头特写。

前置徕卡800万像素镜头特写
华为P10 Plus拆机 图21

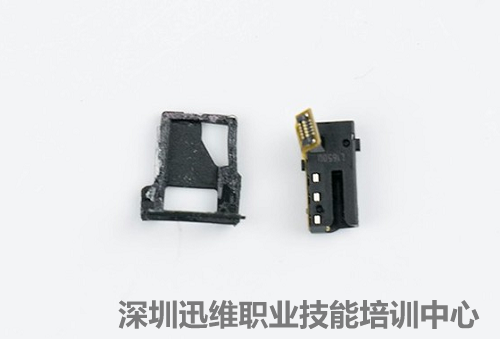

  3.5mm耳机孔拥有橡胶圈处理,可以带来更好的防水性。

3.5mm耳机孔特写
华为P10 Plus拆机 图22

  3750mAh容量不可拆卸电池特写。

不可拆卸电池特写
华为P10 Plus拆机 图23

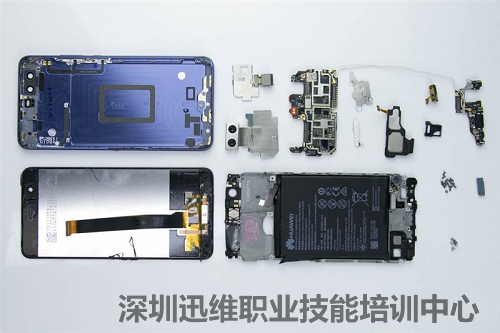

  华为P10 Plus拆机结束,附拆机全家福一张。

华为P10 Plus拆机全家福
华为P10 Plus拆机 图24
